Уяснение задачи

Представим систему, имитационную модель которой предстоит разработать, схемой (рис. 6.6).

Видно, что ВККС - это многофазная многоканальная система массового обслуживания разомкнутого типа. На рис. 6.6 показаны средства GPSS World, которые будут использованы для моделирования элементов ВККС.

В структуре системы выделен блок контроля состояний ВККС, каналов связи (GATE) и их накопителей (TEST).

В модели сообщения следует представить транзактами, ВККС и каналы связи - одноканальными устройствами. Так как количество каналов связи может быть любым, то целесообразно идентифицировать их не именами, а номерами. Тогда в ходе моделирования для указания номеров этих устройств нужно будет использовать параметр транзакта, например, номер четыре, предварительно записав в него номер устройства.

Для имитации накопителей будет использоваться список пользователя, т. е. блоки LINK и UNLINK. Но так как емкость накопителя ВККС определяется в байтах, а список пользователя не позволяет вести в них учет, следует ввести сохраняемую ячейку и в ней вести учет текущей емкости накопителя. Также примем, что объем накопителя, занимаемый сообщением, равен его вычислительной сложности.

Для моделирования неисправностей ВККС и каналов связи нужно использовать блоки FUNAVAIL и F AVAIL. В этом случае статистика ОКУ не будет искажена, как это могло быть при использовании блоков PREEMPT и RETURN.

увеличить изображение

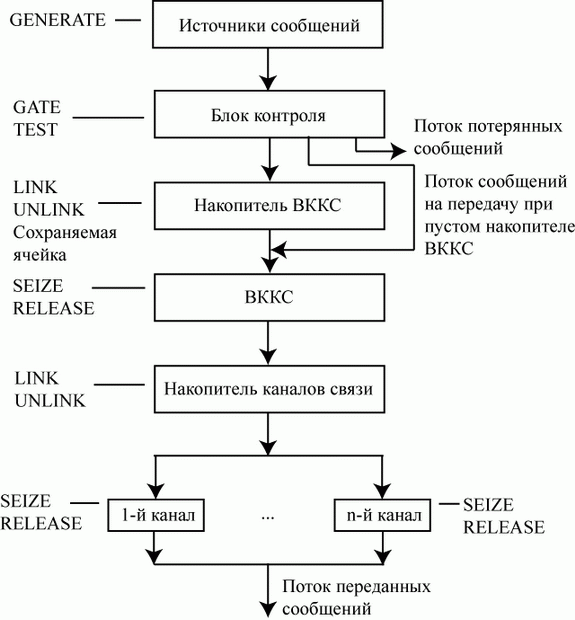

Рис. 6.6. ВККС как система массового обслуживания
