Г - мультиполярный нейрон

А - спинной мозг на разных стадиях развития (по Хардести);

I - нервная пластинка, II, III - нервная трубка на более поздних стадиях развития:

1 - митотически делящаяся клетка нервной пластинки;

2 - митотически делящаяся клетка в вентрикулярной зоне (эпендимном слое);

3 - промежуточная зона (ядерный, плащевой слой);

4 - маргинальная зона (наружный слой, краевая вуаль);

5 - внутренняя пограничная мембрана;

6 - наружная пограничная мембрана;

7 - мезенхима;

б - стадии дифференцировки эфферентного нейрона внутрисердечного ганглия человека (по В. Н. Швалеву, А. А. Сосунову, Г. Гуски):

I - нейробласт;

II - нейробласт с формирующимися отростками;

III - юный нейрон с формирующимися синаптическими пузырьками и синапсами; IV - дифференцирующийся нейрон с органеллами в перикарионе и растущим аксоном;

V - зрелый нейрон с крупным перикарионом, многочисленными синапсами и аксоном, сформировавшим нервно-мышечное окончание на кардиомиоцитах;

А1 - преганглионарные волокна;

А2 -постганглионарные волокна;

Эфф - эфферентное нервно-мышечное окончание;

АС - аксо-соматические синапсы;

АД - аксоден-дритические синапсы;

Г – глиоциты

Виды нервных клеток (по Т. Н. Радостиной, Л. С. Румянцевой):

А - униполярный нейрон;

Б - псевдоуниполярный нейрон;

В - биполярный нейрон;

г - мультиполярный нейрон

Рис. 11.1. Строение нерва:

а - микрофотография (обработка осмиевой кислотой): 1 - эпиневрий; 2 - периневрий;

3 - эндоневрий; 4 - нервные волокна миелиновые и безмиелиновые; 5 - кровеносные сосуды;

б - электронная микрофотография (препарат А. И. Радостиной): 1 - миелиновые нервные волокна; 2 - безмиелиновые нервные волокна; 3 - прослойки соединительной ткани (эндоневрий)

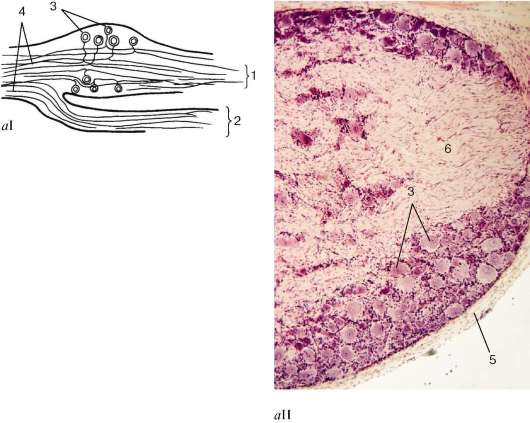

Рис. 11.2. Строение спинномозгового (чувствительного) узла:

АI - схема; аII, б - микрофотографии (б - импрегнация нитратом серебра); в - ультраструктурная организация псевдоуниполярного нейрона и его микроокружения (по Р. В. Крстичу, с изменениями).
