Нормативные и временные сопротивления элементов ДК из древесины

⇐ ПредыдущаяСтр 7 из 7

сосны, ели и древесины из однонаправленного шпона (LVL)

В.1 Временные и нормативные сопротивления устанавливают испытаниями. Для древесины сосны и ели они приведены в таблице В.2, а для LVL — в таблице В.3.

Т а б л и ц а В.2

Вид напряженного состояния R н / R вр, МПа, элементов классов/сортов R нч / R врч, МПа, чистой древесины
К26/1 К24/2 К16/3
1 Изгиб:
а) при нагружении кромки 26 /36 24 /33 16 /22 —
б) при нагружении пласти 30 /42 27 /37,5 20 /28 57 /80
2 Сжатие вдоль волокон 25 /33 23 /31 15 /20 33 /44
3 Растяжение вдоль волокон 20 /34 15 /25 — 60 /100
4 Скалывание вдоль волокон 3,6 /6 3,2 /5 3,2 /5 4,56 /7
Примечания 1 Размеры поперечных сечений испытываемых образцов пиломатериалов принимаются в соответствии с их толщиной по сортаменту. 2 Временные сопротивления следует определять: для пиломатериалов и заготовок из них цельных и стыкованных на зубчатое соединение — по испытаниям согласно ГОСТ 15613.4; ГОСТ 21554.2; ГОСТ 21554.4; ГОСТ 21554.5; ГОСТ 21554.6; для чистой древесины — по испытаниям малых образцов в соответствии с требованиями ГОСТ 4.208. При выборочных контрольных испытаниях следует руководствоваться ГОСТ 18321. 3 Прочность древесины брусьев и круглых лесоматериалов допускается оценивать визуально по сортообразующим признакам и дополнительным требованиям приложения Г. 4 Прочность слоев клееных конструкций и элементов цельнодеревянных конструкций, срощенных по длине на зубчатый шип, при испытаниях на изгиб и нагружении по пласти должна быть не ниже значений, указанных в поз. 1б для соответствующего класса (сорта).



Т а б л и ц а В.3

№ п.п. Напряженное состояние R н / R вр, МПа, для сортов /классов прочности LVL
1/К45 2/К40 3/К35
  Изгиб 45/61 40/53 35/47
  Сжатие в плоскости листа вдоль волокон 37/49 35/47 32/42
  Сжатие в плоскости листа поперек волокон 6,0/8,8 5,8/8,5 5,6/8,2
  Сжатие из плоскости листа поперек волокон 3,0/4,4 2,8/4,1 2,8/4,1
  Растяжение вдоль волокон 38/51 36/49 34/46
  Растяжение поперек волокон в плоскости листа 0,9/1,4 0,9/1,4 0,9/1,4
  Скалывание вдоль волокон поперек плоскости листа 4,9/7,0 4,7/6,8 4,7/6,8
  Скалывание вдоль волокон в плоскости листа 3,8/5,3 3,6/5,0 3,4/4,7



В.2 Расчетные сопротивления R p определяют по формуле

R p = R н m дл/(γ m γн(сс)) (В.2)

при обеспеченности 0,99 с учетом коэффициента надежности по материалу γ m,





Порода древесины Плотность древесины, кг/м3, в конструкциях для условий эксплуатации по таблице 1
1А, 1 и 2 3 и 4
Хвойные:
лиственница
сосна, ель, кедр, пихта
Твердые лиственные:
дуб, береза, бук, ясень, клен, граб, акация, вяз и ильм
Мягкие лиственные:
осина, тополь, ольха, липа
Примечания: 1. Плотность свежесрубленной древесины хвойных и мягких лиственных пород следует принимать равной 850 кг/м3, твердых лиственных пород – 1000 кг/м3. 2. Плотность клееной древесины следует принимать как неклееной. 3. Плотность обычной фанеры следует принимать равной плотности древесины шпонов, а бакелезированной – 1000 кг/м3. 4. Плотность древесины из однонаправленного шпона 500 – 600 кг/м3, в зависимости от породы древесины шпонов.











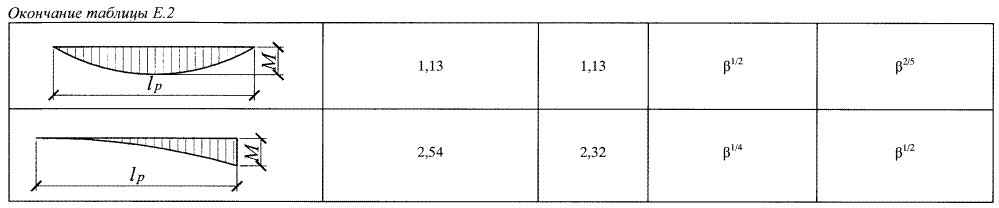

Т а б л и ц а Е.3 — Значения коэффициентов k и с для вычисления прогибов балок с учетом переменности сечения и деформаций сдвига





Попе- речное сечение балки Расчетная схема k с
Прямо- угольное   β
То же   0,23+0,77β 16,4+7,6β
» 0,5α+(1–0,5α)β [45- 24α (1 – β)+ 3β]*1/(3 - 4α2)
» 0,15+0,85β 15,4+3,8β
Двутав- ровое 0,4+0,6β (45,3+6,9β)γ
Прямо- угольное 0,23+0,77β+0,6α(1– β) [8.2+2.4(1-β)α+3.8β]*1/((2+α)(1-α))
То же 0,35+0,65β 5,4+2,6β
П р и м е ч а н и е — γ —отношение площади поясов к площади стенки двутавровой балки (высота стенки принимается между центрами тяжести поясов).


2 α4– 3 1 β 3β – 1 α 24– 45 α – 1 α 2 1 3,8β α β – 1 4,22,8
