Стадии проектирования и состав документации электрической части

Состав и стадии проектирования менялись вместе с развитием народ­ного хозяйства. Усложнение технологических процессов и состава обо­рудования, устанавливаемого на промышленных предприятиях, рост связей и ограничений, необходимость сбалансированности планов при­вели к необходимости организации выпуска документа - проекта раз­вития — не по одному предприятию, а по отрасли (ведомственный под­ход) и по регионам (территориальный подход). При сохранении отра­слевых решений, развитие в России федеральных начал увеличивает зна­чение территориальных решений.

Известное постановление об улучшении планирования и усилении воздействия хозяйственного механизма на повышение эффективности производства и качества работы установило в 1979 г. порядок состав­ления перспективных планов на 5, 10, 20 лет. Тем самым официально замкнулся цикл техноэволюции (рис. 14.1): с 1982 г. стала предусмат­риваться разработка на 15-летнюю перспективу отраслевых и региональ­ных схем. Общеприняты основные критерии оценки деятельности про­ектных организаций, обеспечение высокого технико-экономического уровня проектируемых объектов, повышение производительности труда и сокращение расхода материальных ресурсов при их строитель­стве и эксплуатации, снижение доли строительно-монтажных работ в стоимости объекта. В целом проектирование увязывается в единую иерархическую систему (рис. 14.2).

ТЭО (тендер) определяет порядок разработки проектно-сметной документации: в две стадии - проект и рабочая документация - или в одну - рабочий проект (технорабочий проект).

Технико-экономическое обоснование разрабатывается как единый документ для строительства, реконструкции, расширения и техниче­ского перевооружения крупных и сложных предприятий и сооружений и других объектов ТЭО является предплановым и предпроектным до­кументом. Предусматриваемые в ТЭО технический уровень и основные показатели после осуществления строительства должны соответство­вать показателям лучших отечественных и зарубежных предприятий или быть выше них.

Электрическая часть схемы развития и размещения предприятий отрасли выполняется в виде пояснительной записки и расчетных таб­лиц. В пояснительной записке формулируются основные направления и принципы проектирования, отражающие изменения технологии и ожидаемое углубление электрификации по разделам: 1) электроснаб-

жение; 2) силовое электрооборудование, электропривод и автомати­зация, электроосвещение; 3) электроремонт. Излагаются важнейшие научно-исследовательские работы, которые должны приводиться для эффективности построения и функционирования электрического хо­зяйства, НИОКР, направленные на создание новых изделий, а также требования к новому и существующему оборудованию.

В таблицах по каждому предприятию приводятся основные электри­ческие показатели, удельные и общие расходы электроэнергии по основ­ным видам продукции, количество трансформаторов IV габарита и вы­ше и высоковольтных выключателей, объем цветного металла (кабель­ной продукции), капитальные вложения и штаты. По существу в схеме предприятие рассматривается на шестом уровне и лишь в отдельных случаях — на пятом. В сводных таблицах данные укрупняются по под­отраслям, по регионам или другим административно-хозяйственным единицам (например, по энергосистемам), по отраслям в целом.

Электрическая часть ТЭО, сохраняя в пояснительной записке описа­ние по разделам, углубляет его до 5УР и 4УР. При наличии исходных данных и полном объеме ТЭО выполняются проработки по каждому цеху (табл. 14.1), району электроснабжения (табл. 14.2). ГПП

(табл. 14.3), РП и др. Определяются технико-экономические показатели цеха сетей и подстанций, электроремонтного цеха, его кустов, оператив­ного ремонта, состава электрооборудования, центральной электротех­нической лаборатории. ТЭО состоит из следующих разделов (приме­нительно к электрической части):

а) исходные данные и положения; данные о техническом состоянии предприятия, анализ и оценка его деятельности, основные технико-

Таблица 14.1. Показатели электрооборудования цеха (производства)

1. Получасовой максимум нагрузки, МВт

2. Годовое потребление электроэнергии, МВт • ч

3. Максимальная реактивная нагрузка, Мвар

4. Количество установленных электродвигателей, шт.

5. Суммарная мощность электродвигателей, МВт

6. Количество высоковольтных электродвигателей, шт.

7. Суммарная мощность высоковольтных ЭД, МВт

8. Суммарная мощность технологической нагрузки, кВт

9. Суммарная мощность осветительной нагрузки, кВт

10. Количество установленных трансформаторов, шт.

11. Суммарная мощность трансформаторов I-III габаритов, MB • А

12. Количество шкафов, щитов, пультов, шт.

13. Общая длина силового кабеля, км

14. Общая длина контрольного кабеля, км

15. Площадь объекта в плане, м²

16. Площадь освещаемых помещений, м²

17. Среднесписочная численность электротехнического персонала, чел.

18. В том числе ИТР, чел.

19. Стоимость электротехнического хозяйства, тыс. руб.

20. В том числе стоимость оборудования, тыс. руб.

21. Затраты на обслуживание и ремонт электрооборудования, тыс. руб.

Таблица 14.2. Технико-экономические показатели района электроснабжения

1. Получасовой максимум нагрузки, МВт

2. Суммарная установленная мощность электроприемников
(технологическая, двигательная, светотехническая), МВт

3. Длина воздушных ЛЭП (по напряжениям), км

4. Длина силовых кабелей (по напряжениям), км

5. Общая протяженность траншей, км

6. Общая протяженность кабельных туннелей, км

7. Общая протяженность кабельных эстакад (галерей), км

8. Общая протяженность кабельных блоков, км

9. Площадь района по генплану, м

10. Стоимость электроснабжения района (без ГПП и РП), тыс. руб.

11. В том числе строительно-монтажных работ, тыс. руб.

Таблица 14.3. Показатели главной понизительной подстанции

1. Максимальная нагрузка ГПП

2. Годовое количество переданной электроэнергии

3. Перечень главных трансформаторов (тип, мощность, напряжение)

4. Количество ячеек и шкафов КРУ (по напряжениям)

5. Общий вес оборудования

6. Площадь ГПП в ограде

7. Объем строительной части здания

8. Стоимость основных производственных фондов (всего)
В том числе:

9) строительных работ

10) монтажных работ

11) оборудования

экономические показатели электрического хозяйства за последние 3 года, предшествующие году разработки ТЭО;

б) мощность (объем производства продукции), номенклатура продукции, сравнение с аналогами;

в) обеспечение предприятий энергией и другими ресурсами, обоснование источников электроэнергии с учетом топливно-энергетического
баланса района, расчет численности работающих (электроснабжение
согласовывается с энергосистемой);

г) основные технологические решения и требования к оборудованию,
состав обслуживающего и энергетического хозяйства, структура управ­ления;

д) выбор площадки (трассы ЛЭП) строительства;

е) основные строительные решения, ситуационный план с указанием
внеплощадочных сооружений электроснабжения, схема генерального
транспорта с объектами энергетического хозяйства, объемы основных
строительно-монтажных работ;

ж) охрана окружающей среды (электромагнитные излучения, мойка
трансформаторов и электродвигателей, ликвидация светильников,
утилизация отходов и др.);

з) расчетная стоимость строительства;

и) основные технико-экономические показатели, удельные расходы энергетических ресурсов, уровень производительности труда, сравнение с показателями действующих передовых отечественных и зарубежных предприятий, а также с перспективными показателями проектируемых организаций;

к) выводы и предложения, оценка эффективности строительства, составление задания на проектирование, перечень научно-исследователь­ских, конструкторских, экспериментальных и изыскательских работ, которые необходимо выполнить для проектирования и строительства предприятия, изготовления оборудования;

л) приложения (схемы планов ситуационного и генерального, габа­ритные схемы по наиболее крупным и сложным зданиям и сооруже­ниям, сводный расчет стоимости строительства).

Разработка ТЭО начинается, как правило, за 2—3 года до начала строительства, для предприятий с длительным сроком проектирования и строительства — за 4—5 лет, в исключительных случаях (атомные электрические станции и особо крупные комплексы) — за 6—7 лет.

Объектные и локальные расчеты стоимости составляются на основе укрупненных показателей стоимости строительства (УПСС), укрупнен­ных сметных нормативов и стоимостных показателей прогрессивных проектов-аналогов.

Проект выполняется на основе утвержденного ТЭО. Основным отли­чием проекта от ТЭО является проработка всех частей проекта, опреде­ление всех цехов, а в цехах — состав основных отделений и участков обслуживающих и вспомогательных объектов. Для каждого определя­ется место на плане и обсчитываются требующиеся ресурсы Пример рас­шифровки входящих в проект крупных объектов для каждого из кото­рых должны быть решены вопросы электроснабжения, иллюстрируется, например, рис. 2.8.

Применительно к проектированию электроснабжения на генплане размещаются все ГПП и РП, выделяются районы электроснабжения и кабельные (траншеи, блоки, туннели) и воздушные трассы, наруж­ные токопроводы, даются планы и разрезы подстанций (или ссылка на типовые проекты), помещается схема электроснабжения, решающая электроснабжение ТП и высоковольтных двигателей. Функциональная схема проектирования электроснабжения на этой стадии определяется для получения показателей, аналогичных приведенным в табл. 14.1— 14.3. Близкие схемы составляются для отдельной ПС и электрических сетей.

При разработке ТЭО ограничиваются схемой электроснабжения, интересующей энергосистему, т. е. решающей вопросы присоединения. План размещения электрических объектов не выпускается. В отдель­ных случаях выполняется ситуационный план (рис. 1.7) с указанием источников питания (ТЭЦ, районная ПС), ГПП и распределительных пунктов высокого напряжения (распределительных подстанций РП), присоединенных к энергосистеме, и основных трасс. Еще более укруп-ненно решаются вопросы электрооборудования. Фактически, не выпол­няя чертежей, достаточно по каждому из объектов определить тех­нико-экономические показатели по электрическому предприятию в целом.

Важна теоретическая сторона. Технолог задает множество парамет­ров {М}, которым электрик должен поставить в соответствие электри­ческие показатели W₀, осуществив выбор их из множества возможных {Wⁿ} ' W₀ и оценив результаты на основе информационного банка проектной организации:

где W_i^ц, i =1,..., 21 (табл. 14.1) — значение электрического показателя каждого из k технологических цехов; W^э_i, i = 1,..., 11 (табл. 14.2) -показатель каждого из l районов электроснабжения; Wⁿ_i — показате­ли ГПП и РП (табл. 14.3); W ^p_i — показатели электроремонта.

Больший объем проекта требует больших исходных данных. При выполнении электроснабжения на стадии проекта необходимы генераль­ный план завода с размещением основных и вспомогательных производ­ственных зданий, сооружений, основных подземных и надземных ком­муникаций; данные по составу и характеру электрических нагрузок и электроприемников технологического и другого назначения, данные по пожаро- и взрывоопасности производств; данные по требованиям к бесперебойности электроснабжения отдельных производств, цехов, агрегатов и отдельных механизмов с выделением электроприемников I и особой группы I категории по ПУЭ; геологические и климатические данные и метеорологические условия; основные планы и разрезы цехов и сооружений; данные по силовому электрооборудованию, электропри­воду и освещению.

В проекте подтверждаются согласованные в ТЭО технические реше­ния и определяются технические условия, включающие нагрузки сто­ронних потребителей, данные по токам и мощности КЗ на шинах источ­ников питания, требования по компенсации реактивной мощности и качеству электроэнергии, требования к устройствам релейной защиты, автоматики, связи и телемеханизации, оговариваются границы раздела и учета, трассы питающих ЛЭП и их параметры.

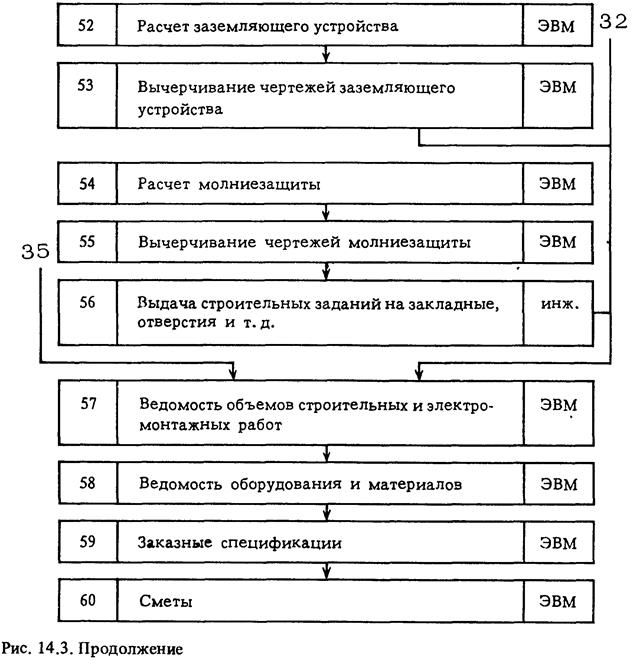

В состав рабочей документации должны входить: рабочие чертежи, разрабатываемые в соответствии с требованиями государственных стан­дартов (функциональная схема проектирования силового оборудования на стадии рабочей документации — рис. 14.3); -сметная документация; ведомости объемов строительных и монтажных работ; ведомости по­требности в материалах по видам работ; сборники спецификации обо­рудования; опросные листы и габаритные чертежи на соответствующие виды оборудования и изделий; проектно-сметная документация на строительство зданий и сооружений пускового комплекса; исходные требования на разработку конструкторской документации на обору­дование индивидуального изготовления.

Особенность рабочего проекта и рабочей документации заключается в том, что каждый приемник электроэнергии, включая светоточку (светильник), должен указываться на чертеже с привязкой в простран­стве, к нему должно подводиться питание, выполняться управление и защита, должны быть сделаны все монтажные чертежи и чертежи на присоединение, на раскладку кабельных потоков (с разрезами, сече-

ниями). В РД разрабатывают компоновочные чертежи, задания заводам-изготовителям, установочные и др.

Оценим количественно документацию по стадиям проектирования. Электрическая часть схемы развития и размещения предприятий отра­сли состоит из пояснительной записки и таблиц общим объемов 100— 150 страниц. Основные направления проектирования на перспективу имеют приблизительно такой же объем. Схема охватывает всю отрасль.

Электрическая часть ТЭО, как правило, отдельно не выполняемая, имеет пояснительную записку объемом 30—50 страниц и несколько чер­тежей. ТЭО охватывает одно предприятие.

Проект выполняется по разделам. Обычно выделяют: электроснаб­жение (том пояснительной записки 100-200 страниц, том чертежей до 100 номеров); электрооборудование на завод в целом с выделением отдельных томов по наиболее крупным цехам (производствам), по

сложному электроприводу и специальным вопросам; отдельным раз­делом выделяется электроремонт. Каждый том имеет объем (при при­ведении к 11-му формату) 200-300 страниц, количество томов 2-10.

Примерное содержание пояснительной записки тома электроснабже­ния на стадии проект: исходные данные; характеристика существующей схемы завода; потребители электроэнергии и электрические нагрузки; источники электроснабжения завода и баланс электроэнергии и мощно­сти; выбор напряжения питающей и распределительной сетей; выбор схемы электроснабжения завода; характеристика схемы электроснаб­жения завода; конструктивное выполнение подстанций ПО и 220 кВ; конструктивное выполнение распределительных устройств и подстан­ций 10 и 6 кВ; электроприемники с резкопеременной и ударной на­грузкой; мероприятия по обеспечению качества электроэнергии; ком­пенсация реактивной мощности; токи короткого замыкания, ком­пенсация емкостного тока на землю; релейная защита и автоматика; телемеханизация систем электроснабжения; учет расхода электроэнер­гии; мероприятия по регулированию электрической мощности; рабо­чее и защитное заземление; молниезащита; линии электропередачи 110 и 220 кВ; внецеховые кабельные сети и токопроводы; наружное электроосвещение; технико-экономические показатели; технические условия, заключения и приложения.

Рабочая документация выполняется по объектам, входящим в тот или иной пусковой комплекс, а каждый объект разбивается по частям проекта. Количество номеров чертежей электрической части по комп­лексу 10—100 тыс. шт.
