Переходные процессы при включении на постоянное напряжение разомкнутой и замкнутой на конце линии

При замыкании рубильника (см. рис. 2) напряжение в начале линии сразу же достигает величины , и возникают прямые волны прямоугольной формы напряжения и тока , перемещающиеся вдоль линии со скоростью V (см. рис. 3,а). Во всех точках линии, до которых волна еще не дошла, напряжение и ток равны нулю. Точка, ограничивающая участок линии, до которого дошла волна, называется фронтом волны. В рассматриваемом случае во всех точках линии, пройденных фронтом волны, напряжение равно , а ток - .

Отметим, что в реальных условиях форма волны, зависящая от внутреннего сопротивления источника, параметров линии и т.п., всегда в большей или меньшей степени отличается от прямоугольной.

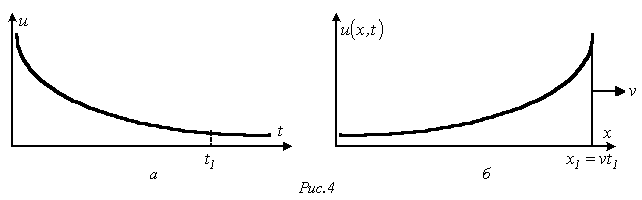

Кроме того, при подключении к линии источника с другим законом изменения напряжения форма волны будет иной. Например, при экспоненциальном характере изменения напряжения источника (рис. 4,а) волна будет иметь форму на рис. 4,б.

В рассматриваемом примере с прямоугольной волной напряжения при первом пробеге волны напряжения и тока (см. рис. 3,а) независимо от нагрузки имеют значения соответственно и , что связано с тем, что волны еще не дошли до конца линии, и, следовательно, условия в конце линии не могут влиять на процесс.

В момент времени волны напряжения и тока доходят до конца линии длиной l, и нарушение однородности обусловливает появление обратных (отраженных) волн. Поскольку в конце линия разомкнута, то

,

откуда и .

В результате (см. рис. 3,б) напряжение в линии, куда дошел фронт волны, удваивается, а ток спадает до нуля.

В момент времени , обратная волна напряжения, обусловливающая в линии напряжение , приходит к источнику, поддерживающему напряжение . В результате возникает волна напряжения и соответствующая волне тока (см. рис. 3,в).

В момент времени волны напряжения и тока подойдут к концу линии. В связи с ХХ и (см. рис. 3,г). Когда эти волны достигнут начала линии, напряжение и ток в ней окажутся равными нулю. Следовательно, с этого момента переходный процесс будет повторяться с периодичностью .

В случае короткозамкнутой на конце линии в интервале времени картина процесса соответствует рассмотренной выше. При , поскольку в конце линии и , что приведет к возрастанию тока в линии за фронтом волны до величины . При от источника к концу линии будет двигаться волна напряжения и соответствующая ей волна тока , обусловливающая ток в линии, равный , и т. д. Таким образом, при каждом пробеге волны ток в линии возрастает на .

Отметим, что в реальном случае, т.е. при наличии потерь мощности, напряжение в линии в режиме ХХ постепенно выйдет на уровень, определяемый напряжением источника, а ток в режиме КЗ ограничится активным сопротивлением и проводимостью линии, а также внутренним сопротивлением источника.

Литература

1. Бессонов Л.А. Теоретические основы электротехники: Электрические цепи. Учеб. для студентов электротехнических, энергетических и приборостроительных специальностей вузов. –7-е изд., перераб. и доп. –М.: Высш. шк., 1978. –528с.

2. Теоретические основы электротехники. Учеб. для вузов. В трех т. Под общ. ред. К.М.Поливанова. Т.2. Жуховицкий Б.Я., Негневицкий И.Б. Линейные электрические цепи (продолжение). Нелинейные цепи. –М.:Энергия- 1972. –200с.

3. Основы теории цепей: Учеб. для вузов /Г.В.Зевеке, П.А.Ионкин, А.В.Нетушил, С.В.Страхов. –5-е изд., перераб. –М.: Энергоатомиздат, 1989. -528с.

Контрольные вопросы и задачи

1. Какой характер имеет зависимость входного сопротивления линии от ее длины и почему?

2. С помощью чего можно изменять характер и величину входного сопротивления цепи с распределенными параметрами?

3. Какое допущение лежит в основе анализа переходных процессов в длинных линиях?

4. Каким законом связаны волны напряжения и тока в переходных режимах?

5. Линия без потерь имеет длину , фазовая скорость волны . При каких частотах в ней будут иметь место минимумы и максимумы входного сопротивления?

Ответ: .

6. При каких длинах линии без потерь в ней будут наблюдаться резонансные явления, если фазовая скорость равна скорости света, а частота ?

Ответ: .

Постройте эпюры распределения напряжения и тока вдоль линии, питаемой от источника постоянного напряжения, при включении и отключении в ее конце резистивной нагрузки.
