Сведения о радиационной стойкости материалов и элементов радиоэлектронной и оптико-электронной аппаратуры
|
|
Радиационная стойкость аппаратуры (оборудования) — это способность аппаратуры выполнять свои функции и сохранять свои характеристики в пределах установленных норм во время и после воздействия ионизирующих излучений. Радиационная стойкость зависит от: материалов и элементов, из которых изготовлена аппаратура; схемного и конструктивного исполнения; вида, дозы и мощности дозы воздействующего излучения. Так, радиационная стойкость радиотехнической и электронной аппаратуры определяется стойкостью полупроводниковых приборов (транзисторы, диоды, фотосопротивления, фотодиоды и др.), некоторых типов конденсаторов и газонаполненных приборов, а также материалов, из которых они изготовлены.

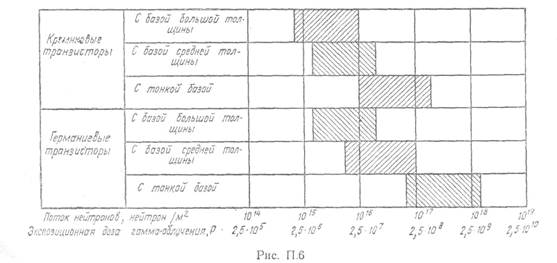

Наиболее чувствительными к воздействию проникающей радиации являются фото-, полупроводниковые и органические материалы. Так, фотопленка засвечивается при облучении экспозиционной дозой в несколько рентген. Большой радиационной стойкостью обладают неорганические материалы и металлы. В табл. П.6 [7] даны ориентировочные сведения по стойкости различного рода материалов к воздействию гамма- и нейтронного излучения. Сведения сгруппированы по стойкости материалов, определенной по изменению электрических и механических параметров. Под максимально допустимыми потоком и экспозиционной дозой понимаются такие потоки и дозы, при которых характеристики материалов ухудшаются на 25 %. Стойкость кремниевых и германиевых транзисторов с разной толщиной базы в условиях гамма-нейтронного излучения показана на рис. П.6. Левые границы прямоугольников соответствуют значениям потоков нейтронов и экспозиционных доз, при которых становятся заметными необратимые изменения, обусловленные главным образом уменьшением времени жизни неосновных носителей. Правые границы — значения потоков и доз, при которых характеристики транзисторов находятся на грани пригодности.
Таблица П.6
| Материалы | Максимально допустимые | |
| экспозиционная доза гамма-излучения, Р | поток нейтронов, нейтрон/М2 м2 | |
| С очень низкой радиационной стойкостью | ||
| Полупроводники | 105— 106 | 1016—1017 |
| Политетрафторэтилен | 105—106 | 1017 |
| Кремнийорганическое масло | 106 | 7·1017— |
| Метилметакрилат (органическое стекло) | 105 | —3·1018 1018 |
| С низкой радиационной стойкостью | ||
| Ацетат-целлюлоза (бумага) | 5·106–– —4·107 | 1018—1019 |
| Фенольные смолы (без наполнителя) | 107 | 7·1018 |
| Полиамиды | 7·106 | 4·1018 |
| Поливинилхлорид | 106 | 1019 |
| Со средней радиационной стойкостью | ||
| Полиэтилен | 108 | 1021 |
| Стеклоткань | 108 | 1020 |
| Эпоксидные лаки | 5·108— —109 | –– |
| Нитролак | 5 · 108 | –– |
| С высокой радиационной стойкостью | ||
| Стекло | 3·109 | 1021—1022 |
| Слюда | 1010 | 1022 |
| Полистирол | 5·109 | 1022––1023 |
| С очень высокой радиационной стойкостью | ||
| Кварц | 1010 | 1023 |
| Стеклослюда | 1011 | 1023 |
| Керамика (стеатит) | 1012 | 1024 |
| Металлы | — | 1024—1025 |
ЛИТЕРАТУРА
МатериалыXXVII съезда Коммунистической партии Советского Союза, М., 1986,
1. Откуда исходит угроза миру. 2-е изд. М., 1984.
2. Министерство обороны СССР. Военный энциклопедический словарь. М., 1983.
3. Защита от оружия массового поражения: Справочник/Под ред. В.В. Мясникова. М., 1984.
4. Иванов А.И., Науменко И.А., Павлов М.П. Ракетно-ядерное оружие и его поражающее действие. М., 1971.
5. Действие ядерного оружия/Пер, с англ.:Под ред. П. С. Дмитриева. М., 1965.
6. Методические указания к практическим работам по курсу «Гражданская оборона»/Под ред. Л. Г. Ширшева. М., 1981.
7. Ширшев Л. Г. Ионизирующие излучения и электроника. М., 3969.
8. Дуриков А. П. Оценка радиационной обстановки на объекте народного хозяйства. М., 1982.
9.Белозеров Я. Е., Несытов Ю. К. Внимание! Радиоактивное заражение! М., 1982.
10.Радиационная стойкость материалов радиотехнических конструкций: Справочник.М., 1976.
11.Гражданская оборона: Учебное пособие/Под ред. А.Т. Алтунина. М., 1985.
12. Рикетс Л. У. и др. Электромагнитный импульс и методы защиты. М., 1979.
13.Величко К. Ф. и др. Оценка устойчивости работы объектов и систем народного хозяйства. М., 1984.
14. Алтунин А. Т. Формирования гражданской обороны в борьбе со стихийными бедствиями. М., 1978.
15.Руководство по медицинской службе гражданской обороны/Под ред. А. И. Бурназян а. М., 1983.
16. Боданский М. Д. и др. Расчет конструкций убежищ. М., 1974.
