Перекрытия

Перекрытиями называются горизонтальные элементы здания, разделяющее внутреннее его пространство на этажи и воспринимающие статические и динамические нагрузки от людей и оборудования. Перекрытия должны быть:

- прочными, т.е. должны безопасно воспринимать соответствующие нормативные нагрузки;

- жесткими, т.е. не должны иметь прогибов выше установленных пределов или вибрации при технологических процессах;

- звуконепроницаемыми, т.е. не передавать производственный или бытовой шум между этажами;

- индустриальными, т.е. не дорогими в производстве;

- экономичными, т.е. должны иметь наименьшую стоимость, трудоемкость, минимальную высоту и массу расчете на 1м2 перекрываемой площади.

Перекрытия должны иметь высокую степень сборности, наименьшую трудоемкость, изготовляться с использованием местных материалов и унифицированных заводских изделий.

По видам конструкций различают балочные перекрытия, где несущий элемент - балки, на которые укладывают плиты, настилы, накаты и другие элементы перекрытия, и плитные перекрытия, состоящие из несущих плит или настилов, опирающихся на вертикальные несущие опоры здания или на ригеля, прогоны. Также имеются безбалочные перекрытия, состоящие из плиты, связанный с вертикальной опорой несущей капителью.

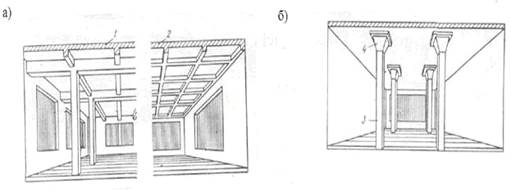

Перекрытия монолитные по балкам (а) и безбалочные перекрытие (б): 1- ребристые; 2- кессонные; 3- колонна; 4- капитель

Поназначению различают междуэтажные, чердачные и нижние перекрытия. По материалу различают перекрытия: железобетонные, каменные, деревянные, по стальным балкам.

Перекрытия из железобетонных настилов применяют нескольких типов: многопустотные настилы - с круглыми, овальными и вертикальными пустотами (вертикальные пустоты имеют круглое поперечное сечение с прямоугольной вставкой), ребристые, с ребрами в двух и одном направлениях и сплошные - одно-, двух- и трехслойные из бетонов различной прочности и объемной массы.

Перекрытия: железобетонные настилы: а - с круглыми пустотами; б - с овальными пустотами; в - с вертикальными пустотами; г - плоские; д, е - ребристые; ж - перекрытие раздельной конструкции из часторебристых панелей с ребрами в двух направлениях; з - то же с ребрами в одном направлении; и- панельное перекрытие с подвесным потолком; к - междуэтажное перекрытие по железобетонным балкам; л - то же по деревянным балкам; м - сборно-монолитное перекрытие; 1 - верхняя панель; 2 - нижняя панель; 3- упругие прокладки; 4 - подвесной потолок; 5 - дощатый пол (толщина 29 мм); 6 - лаги 40х70 через 500 мм; 7 - упругая прокладка; 8 - песок; 9 - толь; 10- плиты наката (гипсобетонные); 11- затирка; 12- паркет по бумаге; 13- пастил из досок толщиной 37 мм; 14 - лаги; 15 - штукатурка; 16 - линолеум на мастике; 17 - черный пол по лагам; 18 - монолитное перекрытие; 19- бетонный камень.

Настилами называются железобетонные перекрытия, составленные из одинаковых элементов, укладываемых впритык друг к другу, имеющие относительно небольшую ширину и массу.

Перекрытия из железобетонных панелей устраивают с полами многослойной конструкции или применяют раздельные перекрытия с воздушной прослойкой между панелью пола и панелью потолка.

Многопустотные панели с предварительно напрягаемой арматурой изготовляют из цементного или силикатного бетона. Такие панели находят применение наряду с многопустотными настилами.

Сплошные панели устраивают из железобетонных плоских плит толщиной 8-14 см.

Ребристые панели имеют ребра сверху или снизу панелей. Более эффективны панели, имеющие частое расположение ребер в обоих направлениях (вдоль и поперек панели).

Рассмотрим детально различные виды перекрытий.

Перекрытия раздельной - конструкции состоят из связанных между собой плит, одна из которых обращена ребрами вниз, другая — вверх. Верхние и нижние плиты малых пролетов имеют одинаковое сечение.

Перекрытия с раздельным потолком повышают звукоизоляционные качества перекрытия и создают гладкий потолок. Раздельные потолки устраивают подвесными или самонесущими, передающими нагрузку на вертикальные несущие элементы.
