СПОСОБ ПРЯМОУГОЛЬНОГО ТРЕУГОЛЬНИКА

ОГЛАВЛЕНИЕ

I. ТОЧКА, ПРЯМАЯ, ПЛОСКОСТЬ……………….……………………..3

II. ТОЧКА И ПРЯМАЯ НА ПЛОСКОСТИ……….……………………….9

III. МЕТРИЧЕСКИЕ ЗАДАЧИ………………………………………….…12

3-1. СПОСОБ ПРЯМОУГОЛЬНОГО ТРЕУГОЛЬНИКА……….…12

3-2. ЗАМЕНА ПЛОСКОСТЕЙ ПРОЕКЦИЙ……………………….13

IV. ПОВЕРХНОСТИ…………………………………………………….…17

V. ПОЗИЦИОННЫЕ ЗАДАЧИ…………………….……………….…....19

VI. АКСОНОМЕТРИЯ………………………………….…………………27

VII. ЗАДАЧИ ПОВЫШЕННОЙ СЛОЖНОСТИ……….….….….………31



I. ТОЧКА, ПРЯМАЯ, ПЛОСКОСТЬ



1. Построить двухкартинный комплексный чертеж точек A (60; 30; 25); B(45; 0; 30); C(20; 35; 0); D(0; 25; 10)

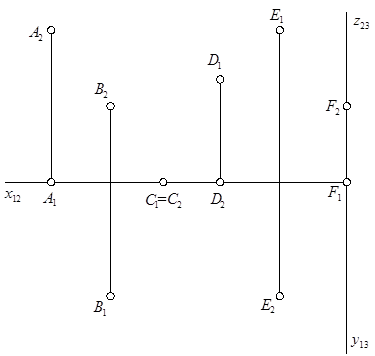

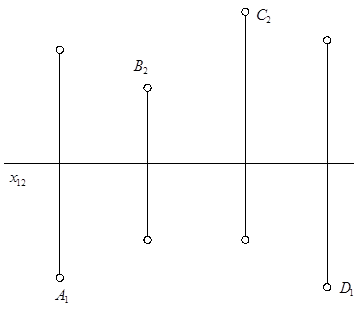

2. Определить координаты и положение точек в пространстве.





3. Определить положение точек из задачи №2 в пространстве:



1) Точка А _______________________ 2) Точка B _______________________
3) Точка С _______________________ 4) Точка D ______________________
5) Точка E _______________________ 6) Точка F _______________________

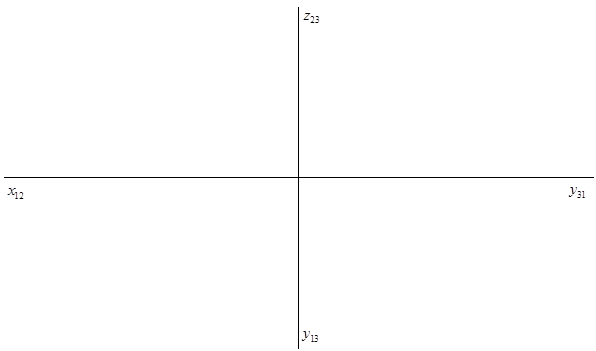

4. Построить трехкартинный комплексный чертеж точек A(65; 35; 40);
B(45; -15; 45); C(15; 25; -20).



5. Построить на комплексном чертеже и определить видимость:



а) точку Е, расположенную перед т. А на расстоянии 10 мм.

б) точку F, лежащую выше точки В на 20 мм.

в) точку G, лежащую ниже точки C на 35 мм.

г) точку L, расположенную за т. D на расстоянии 15 мм.

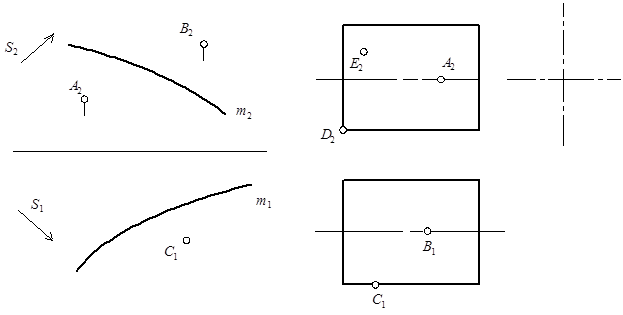

6. Построить трехкартинный комплексный чертеж отрезка прямой AB с координатами точек A(50; 40; 35), B(10; 20; 5).



7. Через точку A построить горизонталь длиной 40 мм под углом к П2, а через точку В фронталь длиной 50 мм под углом к П1.







8. По комплексному чертежу определить взаимное расположение прямых:

















9. Построить комплексный чертеж отрезка АВ=30 мм, если:

а) АВ П1; б) АВ П3; в) АВ || П1; г) АВ || П2.







а) б) в) г)





10. Задать плоскость S следующими элементами:



а) S (a||b); б) S (c d); в) S (A; c); г) S ( ).





а) б) в) г)





11. Определить положение плоскостей и записать их название:



II. II. ТОЧКА И ПРЯМАЯ НА ПЛОСКОСТИ

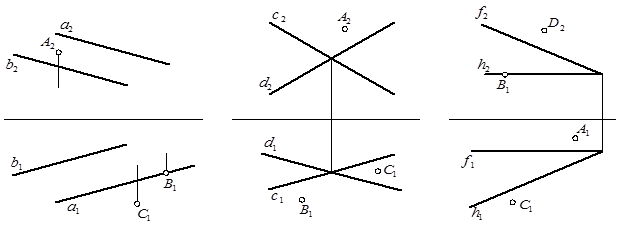

12. Построить недостающие проекции точек, принадлежащих плоскостям:







13. Построить недостающие проекции прямой с, лежащей в заданных плоскостях:







14. Построить недостающую проекцию многоугольника: 15. Построить проекцию многоугольника, лежащую в плоскости S (a||b)



16. В заданных плоскостях провести горизонталь, фронталь через точку D:









17. Построить проекции прямой , проходящей через т. А и параллельной плоскости:

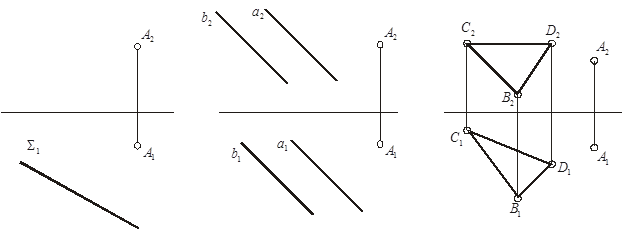

18. Через т. А провести плоскость, параллельную заданной:

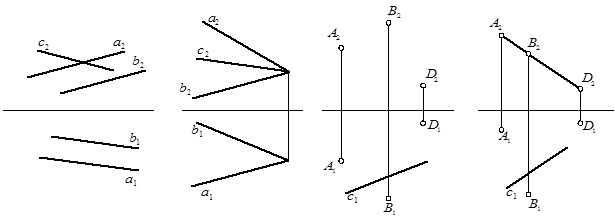

19. Построить недостающие проекции прямых и , принадлежащих плоскости:









III. МЕТРИЧЕСКИЕ ЗАДАЧИ

СПОСОБ ПРЯМОУГОЛЬНОГО ТРЕУГОЛЬНИКА





20. На прямой от точки А отложить отрезок, равный 45 мм:     21. Построить горизонтальную проекцию отрезка, если его длина составляет AB=45 мм:

22. Построить фронтальную проекцию отрезка АВ, если дана его горизонтальная проекция и угол наклона к П1,
равный





3-2. ЗАМЕНА ПЛОСКОСТЕЙ ПРОЕКЦИЙ

23. Опеределить углы наклона отрезка
АВ к плоскостям проекций П1
и П2 и его НВ





24. Определить углы
наклона плоскости

общего положения к

плоскостям проекций

П1 и П2







25. Определить расстояние от точки до прямой





26. Определить натуральную величину угла
между прямыми общего положения






27. Определить расстояние от точки А до плоскости



28. Определить расстояние между прямыми





29. Определитьугол между плоскостями ABC и ABD. Определить видимость плоскостей





30. Построить прямую, равноудаленную от трех заданных параллельных прямых







IV. ПОВЕРХНОСТИ

31. Построить недостающие проекции точек, принадлежащих поверхностям:

а) конической





б) цилиндрической





в) вращения

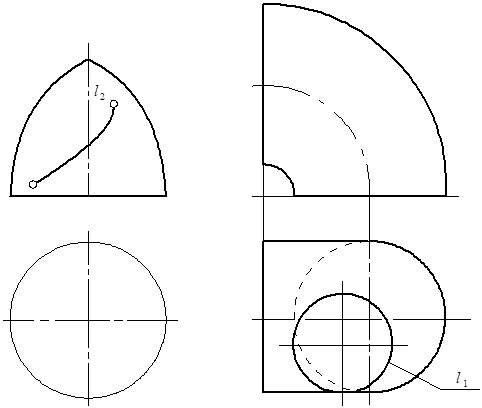

32. Построить недостающие проекции линий, лежащих на поверхностях





33. Построить каркас прямого геликоида и проекции винтовой направляющей. Определить А2, точки лежащей на поверхности геликоида.





V. ПОЗИЦИОННЫЕ ЗАДАЧИ

34. Определить точку пересечения прямой с плоскостью частного положения и определить видимость прямой





35. Построить линию пересечения двух плоскостей 36. Определить точку пересечения прямой общего положения с плоскостью. Определить видимость прямой





37. Построить сечение многогранника проецирующей плоскостью . Определить видимость ребер

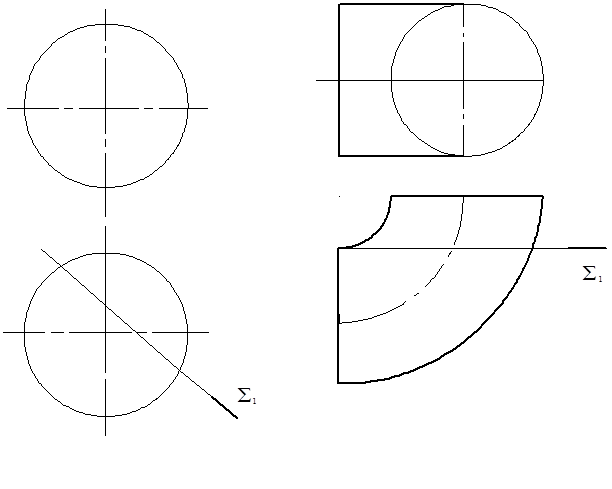

38. Построить сечение поверхностей вращения проецирующими плоскостями







39. Построить сечение конической поверхности проецирующей плоскостью     40. Определить точки пересечения прямой с конической поверхностью





41. Построить линию пересечения конуса с проецирующей цилиндрической поверхностью

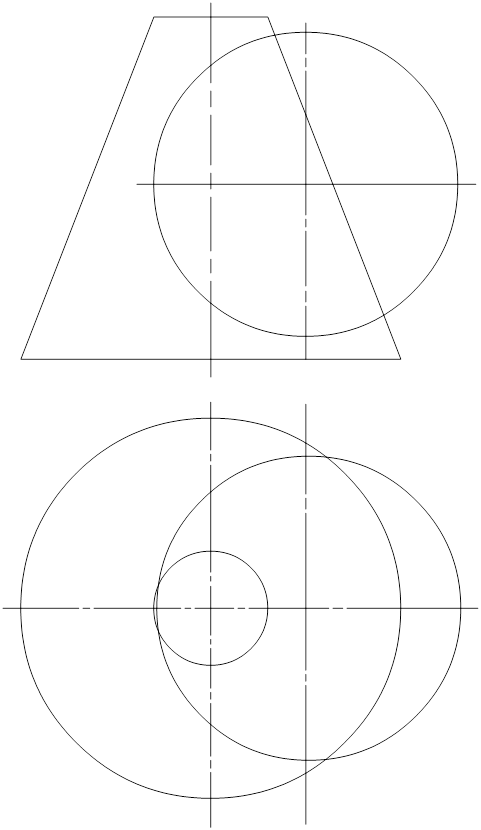

42. Построить линию пересечения конуса и сферы



43. Построить линию пересечения носового обтекателя самолета с кабиной летчика



VI. АКСОНОМЕТРИЯ

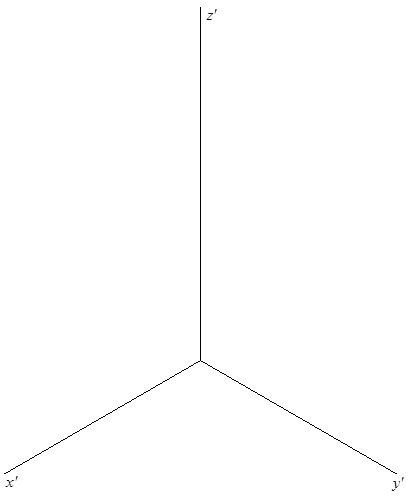

44. Построить стандартные приведенные изометрию и диметрию ломаной линии с координатами точек А(80; 20; 35); B(65; 40; 15); C(40; 60; 45);

D(20; 32; 30); E(0;25;50)



45. Построить в стандартной прямоугольной изометрии проекции окружности R=20 мм





46. Построить в прямоугольной стандартной диметрии проекции окружности R=30 мм

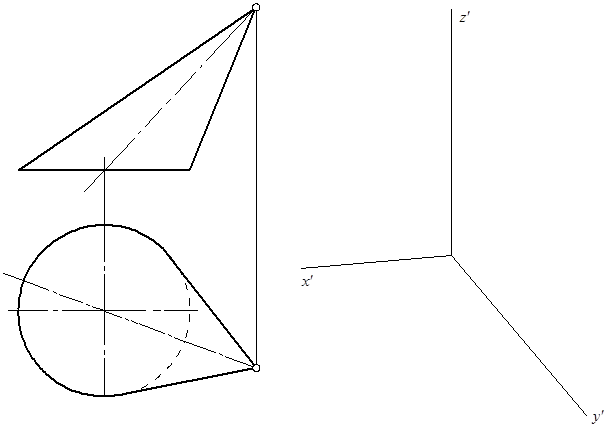

47. Построить в прямоугольных стандартных изометрии и диметрии конус.

48. Построить в прямоугольных приведенных изометрии

и диметрии проекции шестигранной призмы





VII. ЗАДАЧИ ПОВЫШЕННОЙ СЛОЖНОСТИ



49. Построить проекцию многоугольника, если он лежит в плоскости



50. Определить расстояние от точки А до плоскости





51. Построить горизонтальную проекцию
поверхности.

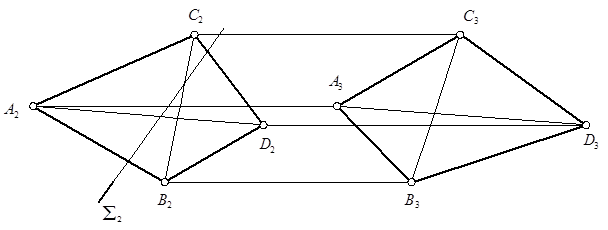

52. Построить сечение гранной
поверхности проецирующей
плоскостью и определить его НВ.



53. Построить линию пересечения полусферы и тора

54. Построить сечение поверхности цилиндра проецирующей плоскостью





55. Построить стандартную изометрию цилиндрической поверхности.
