Теплотехнический расчет чердачного перекрытия и покрытия

Исходные данные:

1. Здание расположено в городе Гомеле;

2. Конструкция плиты покрытия предоставлена на рисунке 1;

3. Расчетная температура внутреннего воздуха жилых зданий t_н=18^оС; относительная влажность воздуха φ_в=55%, таблица 4.1. [ТКП 45-2.04-43-2006* (02250)], условия эксплуатации покрытия общественного зда­ния в зимний период: А, таблица 4.2 [ТКП 45-2.04-43-2006*(02250)];

Теплотехнические характеристики материалов, принимаемые по при­ложению А [ТКП 45-2.04-43-2006*(02250)] (таблица А.1, графа А), представ­лены в таблице 1.

Конструкция покрытия и теплотехнические характеристики представ­лены на рисунке 2 и таблице 8.

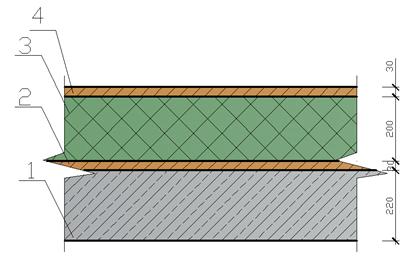

Рис 7.2.2 - Чердачное перекрытие: 1 – ж/б плита, 2 – цементно-песчаная стяжка,

3 – плиты пенополистерольные, 4 – цементно-песчаная стяжка.

Таблица 7.2.2. - Теплотехнические показатели строительных материалов покрытия

,

=3,2 (м²·^оС)/Вт.

Тепловая инерция стены

, тогда t _н определяем по средней температуре наиболее холодных трех суток t _н= −26 °С;

Принимаем

Тогда

(м²·̊С)/Вт;

Проверять условие не требуется, так как согласно пункту 5.16 [ТКП 45-2.04-43-2006*(02250)] это условие учитывается при расчете приведенного сопротивления теплопередаче ограждающих конструкций (за исключением светопрозрачных) для зданий, предназначенных для сезонной эксплуатации (осенью или зимой), и зданий с расчетной температурой воз­духа 12 ^оС и ниже.

Вывод: поскольку приведенное сопротивление теплопередаче тепло­технически однородной плиты покрытия R_o=6,07(м²×^оС)/Вт, а приведенное сопротивление теплопередаче наружной стены R_o=3,22(м²×^оС)/Вт, то приня­тые конструкции отвечают теплотехническим требованиями данные конструкции являются энергоэффективными.
