Терминология

Пользователь БД — программа или человек, обращающийся к БД на ЯМД.

Запрос — процесс обращения пользователя к БД с целью ввода, получения или изменения информации в БД.

Транзакция — последовательность операций модификации данных в БД, переводящая БД из одного непротиворечивого состояния в другое непротиворечивое состояние.

Логическая структура БД — определение БД на физически независимом уровне, ближе всего соответствует концептуальной модели БД.

Топология БД = Структура распределенной БД - схема распределения физической БД по сети.

Локальная автономность — означает, что информация локальной БД и связанные с ней определения данных принадлежат локальному владельцу и им управляются.

Удаленный запрос — запрос, который выполняется с использованием модемной связи.

Возможность реализации удаленной транзакции обработка одной транзакции, состоящей из множества SQL -запросов на одном удаленном узле.

Поддержка распределенной транзакции допускает обработку транзакции, состоящей из нескольких запросов SQL, которые выполняются на нескольких узлах сети (удаленных или локальных), но каждый запрос в этом случае обрабатывается только на одном узле, то есть запросы не являются распределенными. При обработке одной распределенной транзакции разные локальные запросы могут обрабатываться в разных узлах сети.

Распределенный запрос — запрос, при обработке которого используются данные из БД, расположенные в разных узлах сети.

Системы распределенной обработки данных в основном связаны с первым поколением БД, которые строились на мультипрограммных операционных системах и использовали централизованное хранение БД на устройствах внешней памяти центральной ЭВМ и терминальный многопользовательский режим доступа к ней. При этом пользовательские терминалы не имели собственных ресурсов — то есть процессоров и памяти, которые могли бы использоваться для хранения и обработки данных. Первой полностью реляционной системой, работающей в многопользовательском режиме, была СУБД SYSTEM R, разработанная фирмой IBM, именно в ней были реализованы как язык манипулирования данными SQL, так и основные принципы синхронизации, применяемые при распределенной обработке данных, которые до сих пор являются базисными практически во всех коммерческих СУБД.

Общая тенденция движения от отдельных mainframe -систем к открытым распределенным системам, объединяющим компьютеры среднего класса, получила название DownSizing. Этот процесс оказал огромное влияние на развитие архитектур СУБД и поставил перед их разработчиками ряд сложных задач. Главная проблема состояла в технологической сложности перехода от централизованного управления данными на одном компьютере и СУБД, использовавшей собственные модели, форматы представления данных и языки доступа к данным и т. д., к распределенной обработке данных в неоднородной вычислительной среде, состоящей из соединенных в глобальную сеть компьютеров различных моделей и производителей.

В то же время происходил встречный процесс — UpSizing. Бурное развитие персональных компьютеров, появление локальных сетей также оказали серьезное влияние на эволюцию СУБД. Высокие темпы роста производительности и функциональных возможностей PC привлекли внимание разработчиков профессиональных СУБД, что привело к их активному распространению на платформе настольных систем.

Сегодня возобладала тенденция создания информационных систем на такой платформе, которая точно соответствовала бы ее масштабам и задачам. Она получила название RightSizing (помещение ровно в тот размер, который необходим).

Однако и в настоящее время большие ЭВМ сохраняются и сосуществуют с современными открытыми системами. Причина этого проста — в свое время в аппаратное и программное обеспечение больших ЭВМ были вложены огромные средства: в результате многие продолжают их использовать, несмотря на морально устаревшую архитектуру. В то же время перенос данных и программ с больших ЭВМ на компьютеры нового поколения сам по себе представляет сложную техническую проблему и требует значительных затрат.

2. Модель «файл-сервер» в технологии БД

В архитектуре «файл-сервер» (рис. 2) средства организации и управления БД (в том числе СУБД) располагаются на машине клиента, а БД, представляющая собой набор специализированных файлов, – на машине-сервере.

В этом случае серверная компонента представлена даже не средствами СУБД, а сетевыми составляющими ОС, обеспечивающими удаленный разделяемый доступ к файлам. Запрос к БД, сформулированный на языке манипулирования данными, преобразуется СУБД в последовательность команд ввода-вывода, которые обрабатываются операционной системой машины-сервера.

Рис. 2. Архитектура файл-сервер

Функции работы с базами данных можно разделить на 5 групп, имеющих различную природу:

· функции ввода и отображения данных (Presentation Logic);

· прикладные функции, определяющие основные алгоритмы решения задач приложения (Business Logic);

· функции обработки данных внутри приложения (Database Logic);

· функции управления информационными ресурсами (Database Manager System);

· служебные функции, играющие роль связок между функциями первых четырех групп.

Презентационная логика (Presentation Logic) как часть приложения определяется тем, что пользователь видит на своем экране, когда работает приложение. Сюда относятся все интерфейсные экранные формы, которые пользователь видит или заполняет в ходе работы приложения, к этой же части относится все то, что выводится пользователю на экран как результаты решения некоторых промежуточных задач либо как справочная информация. Поэтому основными задачами презентационной логики являются:

· формирование экранных изображений;

· чтение и запись в экранные формы информации;

· управление экраном;

· обработка движений мыши и нажатие клавиш клавиатуры.

Некоторые возможности для организации презентационной логики приложений предоставляет знако-ориентированный пользовательский интерфейс, задаваемый моделями CCIS (Customer Control Information System) и IMS /DC фирмы IBM и моделью TSO (Time Sharing Option) для централизованной main-фреймовой архитектуры. Модель GUI — графического пользовательского интерфейса, поддерживается в операционных средах Microsoft's Windows, Windows NT, в OS/2 Presentation Manager, X- Windows и OSF / Motif.

Бизнес-логика, или логика собственно приложений (Business processing Logic), — это часть кода приложения, которая определяет собственно алгоритмы решения конкретных задач приложения. Обычно этот код пишется с использованием различных языков программирования, таких как C, C++, Cobol, SmallTalk, Visual-Basic.

Логика обработки данных (Data manipulation Logic) — это часть кода приложения, которая связана с обработкой данных внутри приложения. Данными управляет собственно СУБД (DBMS). Для обеспечения доступа к данным используются язык запросов и средства манипулирования данными стандартного языка SQL.

Обычно операторы языка SQL встраиваются в языки 3-го или 4-го поколения (3GL, 4GL), которые используются для написания кода приложения.

Процессор управления данными (Database Manager System Processing) — это собственно СУБД, которая обеспечивает хранение и управление базами данных. В идеале функции СУБД должны быть скрыты от бизнес-логики приложения, однако для рассмотрения архитектуры приложения нам надо их выделить в отдельную часть приложения.

В централизованной архитектуре (Host-based processing) эти части приложения располагаются в единой среде и комбинируются внутри одной исполняемой программы.

Недостатки архитектуры:

- высокая загрузка сети и машин-клиентов, так как обмен идет на уровне единиц информации файловой системы (физических записей, блоков, файлов);

- низкий уровень защиты данных, так как доступ к файлам БД управляется общими средствами ОС сервера;

- бизнес-правила функциональной обработки, сосредоточенные в клиентской части, могут быть противоречивыми

3. Двухуровневые архитектура «клиент-сервер»

Двухуровневая модель фактически является результатом распределения пяти указанных функций между двумя процессами, которые выполняются на двух платформах: на клиенте и на сервере. В чистом виде почти никакая модель не существует, однако рассмотрим наиболее характерные особенности каждой двухуровневой модели.

В архитектуре «выделенный сервер базы данных» (рис. 3) средства управления базой данных и база данных размещены на машине-сервере (DB-сервер).

В такой модели база данных хранится на сервере. На сервере же находится ядро СУБД. На клиенте располагается презентационная логика и бизнес-логика приложения. Клиент обращается к серверу с запросами на языке SQL.

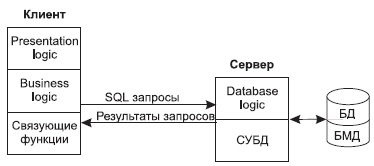

Рис. 3. Архитектура с выделенным сервером базы данных

Обращение к БД осуществляется на языке SQL, поэтому сервер БД часто называют SQL-сервером. Он поддерживается всеми реляционными СУБД (Oracle, Informix, MS SQL, DB2, ADABAS D, InterBase, SyBase). Сервер БД осуществляет поиск записей и анализирует их. Записи, удовлетворяющие условиям, могут накапливаться на сервере и после обработки запроса передаваться пользователю. Клиентское приложение может быть реализовано на языке настольных СУБД (MS Access, FoxPro, Paradox, Clipper). Взаимодействие клиентского приложения с SQL-сервером осуществляется через ODBC-драйвер (Open DataBase Connectivity). ODBC стал стандартом де-факто на алгоритм доступа к разнородным БД.

Достоинства архитектуры:

· снижение нагрузки на машины сервера и клиентов;

· снижение сетевого трафика и повышение эффективности обработки за счет оптимизации и буферизации ввода-вывода;

· защита данных средствами СУБД, позволяющая блокировать не разрешенные пользователю действия;

· сервер реализует управление транзакциями и может блокировать попытки одновременного изменения одних и тех же записей.

Недостатки архитектуры:

· бизнес-логика функциональной обработки и представление данных могут быть одинаковыми для нескольких клиентских приложений, что увеличивает потребности в ресурсах (повторение кода программ и запросов);

Архитектура «активный сервер баз данных»

Для того чтобы избавиться от недостатков модели удаленного доступа, должны быть соблюдены следующие условия:

1. Необходимо, чтобы БД в каждый момент отражала текущее состояние предметной области, которое определяется не только собственно данными, но и связями между объектами данных. То есть данные, которые хранятся в БД, в каждый момент времени должны быть непротиворечивыми.

2. БД должна отражать некоторые правила предметной области, законы, по которым она функционирует (business rules). Например, завод может нормально работать только в том случае, если на складе имеется некоторый достаточный запас (страховой запас) деталей определенной номенклатуры, деталь может быть запущена в производство только в том случае, если на складе имеется в наличии достаточно материала для ее изготовления, и т. д.

3. Необходим постоянный контроль за состоянием БД, отслеживание всех изменений и адекватная реакция на них: например, при достижении некоторым измеряемым параметром критического значения должно произойти отключение определенной аппаратуры, при уменьшении товарного запаса ниже допустимой нормы должна быть сформирована заявка конкретному поставщику на поставку соответствующего товара.

4. Необходимо, чтобы возникновение некоторой ситуации в БД четко и оперативно влияло на ход выполнения прикладной задачи.

5. Одной из важнейших проблем СУБД является контроль типов данных. В настоящий момент СУБД контролирует синтаксически только стандартно-допустимые типы данных, то есть такие, которые определены в DDL (data definition language) — языке описания данных, который является частью SQL. Однако в реальных предметных областях у нас действуют данные, которые несут в себе еще и семантическую составляющую, например, это координаты объектов или единицы различных метрик, например рабочая неделя в отличие от реальной имеет сразу после пятницы понедельник.

Данную модель поддерживают большинство современных СУБД: Informix, Ingres, Sybase, Oracle, MS SQL Server. Основу данной модели составляет механизм хранимых процедур как средство программирования SQL-сервера, механизм триггеров как механизм отслеживания текущего состояния информационного хранилища и механизм ограничений на пользовательские типы данных, который иногда называется механизмом поддержки доменной структуры. Модель сервера баз данных представлена на рис. 4.

Рис. 4. Модель активного сервера БД

В этой модели бизнес-логика разделена между клиентом и сервером. На сервере бизнес-логика реализована в виде хранимых процедур — специальных программных модулей, которые хранятся в БД и управляются непосредственно СУБД. Клиентское приложение обращается к серверу с командой запуска хранимой процедуры, а сервер выполняет эту процедуру и регистрирует все изменения в БД, которые в ней предусмотрены. Сервер возвращает клиенту данные, релевантные его запросу, которые требуются клиенту либо для вывода на экран, либо для выполнения части бизнес-логики, которая расположена на клиенте. Трафик обмена информацией между клиентом и сервером резко уменьшается.

Централизованный контроль в модели сервера баз данных выполняется с использованием механизма триггеров. Триггеры также являются частью БД.

Термин "триггер" взят из электроники и семантически очень точно характеризует механизм отслеживания специальных событий, которые связаны с состоянием БД. Триггер в БД является как бы некоторым тумблером, который срабатывает при возникновении определенного события в БД. Ядро СУБД проводит мониторинг всех событий, которые вызывают созданные и описанные триггеры в БД, и при возникновении соответствующего события сервер запускает соответствующий триггер. Каждый триггер представляет собой также некоторую программу, которая выполняется над базой данных. Триггеры могут вызывать хранимые процедуры.

Механизм использования триггеров предполагает, что при срабатывании одного триггера могут возникнуть события, которые вызовут срабатывание других триггеров. Этот мощный инструмент требует тонкого и согласованного применения, чтобы не получился бесконечный цикл срабатывания триггеров.

В данной модели сервер является активным, потому что не только клиент, но и сам сервер, используя механизм триггеров, может быть инициатором обработки данных в БД.

И хранимые процедуры, и триггеры хранятся в словаре БД, они могут быть использованы несколькими клиентами, что существенно уменьшает дублирование алгоритмов обработки данных в разных клиентских приложениях.

Для написания хранимых процедур и триггеров используется расширение стандартного языка SQL, так называемый встроенный SQL. Встроенный SQL мы рассмотрим в лекции 12.

Недостатком данной модели является очень большая загрузка сервера. Действительно, сервер обслуживает множество клиентов и выполняет следующие функции:

· осуществляет мониторинг событий, связанных с описанными триггерами;

· обеспечивает автоматическое срабатывание триггеров при возникновении связанных с ними событий;

· обеспечивает исполнение внутренней программы каждого триггера;

· запускает хранимые процедуры по запросам пользователей;

· запускает хранимые процедуры из триггеров;

· возвращает требуемые данные клиенту;

· обеспечивает все функции СУБД: доступ к данным, контроль и поддержку целостности данных в БД, контроль доступа, обеспечение корректной параллельной работы всех пользователей с единой БД.

Если мы переложили на сервер большую часть бизнес-логики приложений, то требования к клиентам в этой модели резко уменьшаются. Иногда такую модель называют моделью с "тонким клиентом", в отличие от предыдущих моделей, где на клиента возлагались гораздо более серьезные задачи. Эти модели называются моделями с " толстым клиентом ".
