НАЛАЖИВАНИЕ ПРИЕМНИКА







Включив в гнездо Х1 антенну, в гнездо Х2 заземление, а в розетку ХЗ головные телефоны, медленно вращайте ротор подстроечного конденсатора. Его емкость изменяется от минимальной (25 пФ) до максимальной (150 пФ) при поворачивании ротора на половину оборота, то есть на 180°. Но, к сожалению, на корпусе конденсатора нет отметок начальной и конечной емкостей. Поэтому придется повернуть ротор на полный оборот и попытаться поймать хотя бы одну радиостанцию. Поскольку приемник рассчитан на работу в диапазоне средних волн примерно от 600 до 400 м, наиболее вероятная станция, которую можно услышать на большей территории нашей страны, — «Маяк» (547 м).

Если не удалось поймать ни одной радиостанции, попробуйте изменить диапазон настройки приемника. Наиболее просто это можно сделать с помощью ферритового стержня диаметром 8 мм и длиной не менее 100 мм от магнитной антенны транзисторных радиоприемников. Медленно вводите его внутрь каркаса катушки (рис. 23). Приемник будет перестраиваться на более длинные волны, и вы наверняка услышите работу местной радиостанции. Опустив стержень внутрь каркаса на возможную длину, плавно настраивайте приемник подстроечным конденсатором в новом диапазоне.

Возможно, станция хорошо будет слышна при неполном введении стержня. Тогда сделайте для стержня простейший фиксатор. Вырежьте из толстого картона полоску длиной немногим более диаметра каркаса и прорежьте в центре ее отверстие, в которое стержень должен войти с трением. Наложите полоску на каркас катушки и, придерживая ее рукой, перемещением стержня настройтесь на радиостанцию. Теперь стержень будет удерживаться в нужном положении полоской-фиксатором.

Введение стержня внутрь каркаса свидетельствует о том, что для приема хорошо слышимой в вашей местности радиостанции катушка индуктивности должна иметь большее число витков. Задача, конечно, простая, и вы легко справитесь с ней. Отпаяйте нижний вывод катушки от контакта, подсоедините к выводу конец такого же провода и домотайте 165 витков (теперь общее число витков катушки составит 300). Намотку надо производить виток к витку. Когда дойдете до конца каркаса, намотайте провод поверх уже имеющейся обмотки, но в обратном направлении — к верхнему контакту. Конец обмотки подключите к нижнему контакту.





Рис. 23. Настройка приемника ферритовым стержнем



Настройте конденсатором приемник на радиостанцию. Вращая ротор, вкруговую, вы заметите, что станция слышна при двух положениях его, поскольку емкость конденсатора будет дважды изменять свое значение от максимального до минимального. Эту особенность конструкции конденсатора можно использовать для оценки правильности подбора числа витков катушки. Если обе настройки находятся на значительном расстоянии друг от друга, все в порядке. Когда вы заметите, что обе настройки располагаются рядом друг с другом или практически сливаются в одну, значит, число витков катушки подобрано неточно. Остается определить, в какую сторону изменить число витков катушки. Ответить на этот вопрос поможет ферритовый стержень. Введите его внутрь каркаса катушки настолько, чтобы громкость звука уменьшилась, а затем вращением ротора конденсатора попытайтесь добиться прежней громкости. Если это удалось сделать, значит, нужно увеличить число витков катушки на несколько десятков и вновь проверить настройку на радиостанцию. Если же при вращении ротора громкость еще более падает, придется отмотать несколько десятков витков. Так, отматывая или добавляя витки катушки, можно настроить приемник на любую хорошо слышимую в данной местности радиостанцию диапазона длинных или средних волн.

С собранным детекторным приемником можно проделать интересные эксперименты. Настроившись на радиостанцию, попробуйте включить между антенной и приемником постоянный конденсатор емкостью около 200 пФ (рис. 24, а). Вы заметите, что настройка приемника изменилась, и для получения прежней громкости придется повернуть ручку подстроечного конденсатора в сторону увеличения емкости.

А теперь подберите конденсаторы емкостью 150 пФ, 100 пФ, 51 пФ и подключите их в качестве дополнительного конденсатора. Нетрудно видеть, что в каждом случае приходится еще более увеличивать емкость подстроечного конденсатора. Отсюда можно сделать вывод, что при включении конденсатора между антенной и приемником настройка приемника изменяется в сторону меньших длин волн. Так,-если раньше приемник был настроен, скажем, на волну 547 м, то при включении дополнительного конденсатора емкостью 200 пФ он окажется настроенным на волну 500 м, а с конденсатором 150 пФ — на волну 450 м. Этим свойством можно пользоваться для перестройки приемника без изменения числа витков катушки.

А вот для того чтобы приемник перестроить на более длинные волны, нужно параллельно подст-роечному конденсатору подключить постоянный (рис. 24, б). Чем больше его емкость, тем более длинноволновые радиостанции будет принимать приемник.

Громкость звучания детекторного приемника, конечно, невелика, и каждому из вас, конечно, хотелось бы увеличить ее. Один из способов — заменить катушку другой, лучшего качества. Дело в том, что громкость приемника во многом зависит от того, каким проводом намотана катушка. Чем толще провод, тем большую громкость удастся получить. Естественно, изменятся и размеры катушки — каркас для нее теперь должен быть диаметром 60 — 80 мм и длиной 120 — 150 мм (рис. 25). На кар кас намотайте 150 витков провода марки ПЭЛ или ПЭВ диаметром 0,6 — 0,7 мм. При намотке делайте отводы от 25-го, 50-го, 75-го витков, считая от нижнего по схеме («заземленного») вывода. Отводы выполните в виде петель, которые затем зачистите лезвием бритвы или шлифовальной шкуркой и об-лудите. К этим отводам подключите во время эксперимента «заземленный» вывод конденсатора С1 (рис. 26). Для этого подпаяйте к конденсатору проводник и припаивайте его к тому или иному отводу. Можно поступить и иначе: подпаять к концу проводника зажим «крокодил» и подключить его к выводам. Чем меньшее число витков окажется включенным между антенной и проводником (или зажимом «крокодил»), тем более короткие волны будет принимать детекторный приемник.

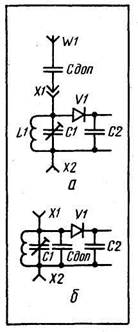

Рис. 24. Способы fea-стройки приемника: а — включением дополнительного конденсатора в цепь антенны; б — включением дополнительного конденсатора параллельно подстроечному

Рис. 25. Катушка индуктивности для приемника с повышенной громкостью

Рис. 26. Схема включения катушки в приемник



Естественно, на время эксперимента старую катушку приемника придется отключить и подключить вместо нее новую. Сама же катушка может находиться на столе рядом с платой приемника.

Настройка на радиостанцию в этом случае производится подстроечным конденсатором — сначала при полном включении катушки, а затем после каждого переключения отвода. Не забывайте о ферритовом стержне: введя его внутрь каркаса, можете добиться более плавной настройки на радио станцию.
