ЛИСТ НОРМОКОНТРОЛЯ ДИПЛОМНОГО ПРОЕКТА

УЧАЩЕЙСЯ ГРУППЫ ПГС- 15 _________________

№ Листа, страница ПЗ Замечания Замечание устранено
подпись уч-ся подпись преп.





































Содержание



Введение……………………………………………………………………….6

1 Архитектурно-строительная часть…………………………………………...7

1.1 Генплан………………………………………………………………...7

1.2 Объемно-планировочное решение…………………………………...9

1.3 Конструктивное решение здания…………………………………….10

1.4 Наружная и внутренняя отделка……………………………………..17

1.5 Сводная спецификация изделий……………………………………..19



1.6 Эксплуатация зданий…………………………………………………21

2 Расчетно-конструктивная часть……………………………………………...24

2.1 Расчет и конструирование преднапряженной пустотной плиты

перекрытия………………………………………………………...24

2.2 Расчет и конструирование элементов стропильной системы…..32

3 Организационно-технологическая часть…………………………………..40

3.1 Технологическая карта на облицовку стен керамической

плиткой…………………………………………………………….40

3.2 Проектирование календарного плана……………………………62

3.3 Проектирование стройгенплана………………………………….87

3.4 Мероприятия по охране окружающей среды……………………92

3.5 Мероприятия по экономии материалов и энергоресурсов……..93

3.6 Утилизация и переработка строительных отходов и мусора…..94

4 Безопасность и гигиена труда……………………………………………...95

5 Сметно-экономическая часть………………………………………………98





Изм.
Лист
№ докум.
Подпись
Дата
Лист
ДП-2-70 02 01-14-ПЗ
Разраб.
Боговик Е.В.
Провер.





Н. Контр.

  Пояснительная записка
Стадия
Листов
СГИК; ПГС - 15






Изм.
Лист
№ докум.
Подпись
Дата
Лист
ДП-2-70 02 01-14-ПЗ
Разраб.
Боговик Е.В.
Провер.





Н. Контр.

  Пояснительная записка
Стадия
Листов
СГИК; ПГС - 15
Введение

Разработан дипломный проект, предусматривающий строительство 4-х этажного физкультурно-оздоровительного в г.Гомеле.

Климатические условия: климатический район строительства IIВ. Нормативное значение снеговой нагрузки для 1Б снегового района- 0,8 МПа. Нормативное значение ветровой нагрузки для 1-го ветрового района-0,23 МПа.

За относительную отметку 0,000 принят уровень чистого пола первого этажа, что на местности соответствует абсолютной отметке 137,33.

Средняя температура наружного воздуха по данным СНБ 2.04.02-2000 «Строительная климатология» составляет:

-наиболее холодных суток -28°С

-наиболее холодной пятидневки -24°С

Глубина промерзания грунтов определяется по СНБ 2.04.02-2000 «строительная климатология».

Нормативная глубина сезонного промерзания определяется по формуле

Dfn=do*√Mt= 0,23*√17=0,95м

Где Mt –сумма абсолютных среднемесячных отрицательных температур за холодное время года.

do- зависит от типа грунта, м (для супеси моренной очень прочной =0,23м).

Расчетная глубина промерзания грунта определяется по формуле:

Df=kn*dfn=0,35*0,95=0,33~0,4м

Где kn=0,35 для отапливаемых зданий с подвалом.

Фактическая глубина заложения фундамента составляет 0,4м. Конструктивно принята глубина заложения -3,420 м.







Архитектурно-строительная часть

Генплан

Участок под строительство гостиничного комплекса площадью 0,89 га выделен по ул.Тельмана в г.Гомеле. На территории строительства сохранились старые разрушенные постройки, действующая трансформаторная подстанция. Рельеф участка спокойный, с уклоном в сторону откоса.

Проектом предусматривается строительство гостиничного комплекса, состоящего из двух сблокированных блоков: основного в двух уровнях и четырехэтажного вспомогательного блока. Подъезд к зданию запроектирован с улицы Тельмана.

Площадь под строительство гостиницы по проекту выделена на генплане и составляет 0,56 га.

Расчет планировочных и проектных отметок:

Нч = Нмл.гор. + m·h/d, где

Нмл.гор. – отметка младшей горизонтали, м;

m – расстояние от младшей горизонтали до угла здания, мм;

h – высота сечения рельефа, м;

d – расстояние между горизонталями, между которыми расположен угол здания, мм.

Hкр = Н0 ±1/2h`, где

Н0 – отметка чистого пола 1 этажа





Изм.
Лист
№ докум.
Подпись
Дата
Лист
ДП-2-70 02 01-14-ПЗ
Разраб.
Боговик Е.В.
Провер.





Н. Контр.

  Пояснительная записка
Стадия
Листов
СГИК; ПГС - 15


h` - высота сечения рельефа, определяемая по формуле:

h` = а · iпр + b · iпр

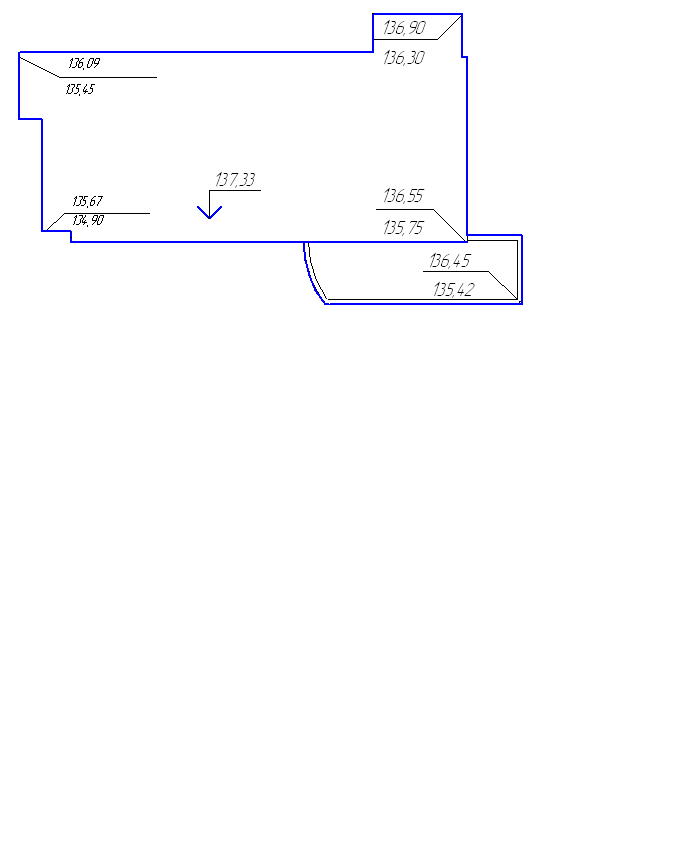

HчА = 135,67 HкрА = 134,90

HчВ = 136,09 HкрВ = 135,45

HчС = 136,90 HкрС = 136,30

HчD = 136,55 HкрD = 135,75

HчЕ = 136,45 HкрЕ = 135,42



В масштабе на листе АС-1 построены розы ветров (повторяемость ветров по направлению, %). Для г.Гомеля построена розы ветров со следующими показателями:

Таблица 1 – Повторяемость ветра по направлениям, %

Время года С СВ В ЮВ Ю ЮЗ З СЗ
Зима
Лето

На резервной территории проектом предлагается благоустройство, озеленение со сносом всех разрушенных зданий и сооружений.

Покрытие проездов выполнено из двухслойного асфальтобетона, пешеходных дорожек – из прессованной тротуарной плитки.

Вертикальная планировка решена с учетом отвода поверхностных вод в ливневую канализацию. В благоустройстве участка гостиницы проектом предлагается устройство декоративных подпорных стенок, ограды, декоративных водоемов с подсветкой, посадка декоративных пород деревьев и кустарников, посев газона, устройство альпинария и цветников из многолетников с расстановкой малых архитектурных форм, декоративных парковых скульптур.

Изм.
Лист
№ докум.
Подпись
Дата
Лист
ДП-2-70 02 01-09-ПЗ

Технические решения, принятые в настоящем проекте, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных, взрывобезопасных и национальных норм и правил и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.





Изм.
Лист
№ докум.
Подпись
Дата
Лист
ДП-2-70 02 01-09-ПЗ


Объемно-планировочное решение

Здание запроектировано сложной формы, с размерами в осях 47,9х29,2 метра. В соответствии с заданием и паспортом проекта запроектирован 4-этажный физкультурно-оздоровительный комплекс с подвалом, состоящий из двух сблокированных блоков: основного в двух уровнях размерами 33х19м, в котором размещены учебно-тренировочные спортивные залы и четырехэтажного вспомогательного блока размерами 9,5х23 м, в котором размещены раздевальные с душевыми помещениями и санузлами, камера сухого жара с бассейном, помещения для тренеров, медсестры, массажные комнаты, гостиничные номера и др. Данные блоки объединяет третий – четырехэтажный объемно-цилиндрической формы с радиусом 11 м, в котором размещены помещения вестибюльной группы, главная лестничная клетка и административные кабинеты. Главный вход выделен нависающим полукруглым козырьком, опирающимся на полукруглые колонны. На высокое крыльцо ведет парадная лестница с перилами. Все блоки запроектированы с подвальными помещениями.

Класс ответственности здания – 2, степень долговечности – 2, степень огнестойкости – 2.

Проектируемая сеть хозяйственного питьевого водопровода подключается к существующим коммунальным сетям.

Хозяйственная бытовая канализация подключается к существующим сетям. Водосток подключается к ливневой канализации.

Теплоснабжение осуществляется от существующей теплотрассы. Учет тепла осуществляется с помощью счетчиков учета тепла и производится автономной электронной системой (стационарный тепловой узел в повальном помещении).

В проекте предусматривается приточно-вытяжная вентиляция с естественным побуждением, кондиционирование обеспечивает поддержание требуемых параметров воздуха.



Электроснабжение осуществляется от существующих сетей переменного

тока напряжением 220 вольт. Предусмотрены слаботочные сети: телефонизация, радиофикация, система противопожарной сигнализации.

Изм.
Лист
№ докум.
Подпись
Дата
Лист
ДП-2-70 02 01-09-ПЗ


Технико-экономические показатели:

Полезная площадь – 2179,4м2

Общая площадь - 2560,3 м2

Строительный объем - 8931м3.

К1общпол = 2560,3/2179,4 = 1,17

К2=Vстр/ Апол = 8931/2179,4 = 4,09
