Подвесные волононно-оптические кабели
Основное преимущество подвесных кабелей перед подземными состоит в том, что они могут быть использованы в труднодоступных для подземной прокладки местах - зонах вечной мерзлоты, скальных грунтах и т.п. С развитием сетей с использованием волоконно-оптических кабелей подвесные ВОК нашли применение не только на воздушных линиях связи, но и на линиях электропередачи.
Таблица 2
| Характеристики | Магистральные | Городские | Подвесные | Внутриобъектовые | ||
| Центральный силовой элемент | Т,П | Т,П | П | T | ||
| Количество оптических волокон в модуле, шт | 1-6 | 1-6 | 1-6 | |||
| Количество модулей.шт | 6 или 8 | 6 или 8 | 8 или 12 | 1-2 | ||
| Диаметр модуля, мм | 2,0 | 2,0 | 1,2 или 0,9 | |||
| Максимальный наружный диаметр кабеля (Дк), мм 6 модулей в кабеле 8 модулей в кабеле | 15 17,5 | 15 16 | 10,5 | 0,9 или 2,9 | ||
| Минимальный радиус изгиба кабеля (при t не ниже -10°С) | 20Дк | 20Дк | 20Дк | 15 Дк | 15 Дк | |
| Допустимое растягивающее усилие кабеля, не менее, Н | ||||||
| Температура эксплуатации, °С | -40 - +50 | -40 - +50 | -60 - +60 | -10-+50 | -10-+50 | |
| Допустимое раздавливающее усилие, не менее, Н/см | 100500** | |||||
| Масса кабеля, кг/км | 336-559 I 190-240 | 170 - 202 | 112-116 | |||
| Строительная длина кабеля, не менее, км | 0,3 | 0,3 | ||||
НФ "Электропровод" выпускает два типа подвесных самонесущих кабеля: круглый, полностью диэлектрический (рис. 3) и кабель восьмеричного типа (рис. 4).
| Рис. 3 |
ОКА-МNП-XX-YY-Z(F)
где ОК - оптический кабель A - силовой элемент из арамидных нитей M - модульная конструкция N - количество элементов в повиве П - тип центрального силового элемента - стеклопластиковый пруток XX - тип оптического волокна YY - предельное значение затухания, дБ/км Z - количество оптических волокон F - допустимое растягивающее усилие
|

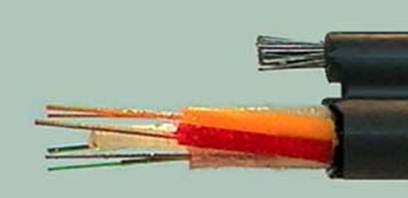

| Рис. 4 |
ОК/Т-МNП-XX-YY-Z
где ОК - оптический кабель T - тип внешнего силового элемента: Т - трос стальной, П - пруток стеклопластиковый, А - арамидные нити M - модульная конструкция N - количество элементов в повиве П - тип центрального силового элемента - стеклопластиковый пруток XX - тип оптического волокна YY - предельное значение затухания, дБ/км Z - количество оптических волокон
|
Кабели типа ОКА-... выпускаются с допустимым растягивающим усилием до 20 кН. Силовой элемент кабелей выполнен из арамидных нитей. Кабели этого типа могут использоваться на линиях электропередачи на напряжение до 110 кВ.
