Электромагнитные колебания

A14 № 1. На рисунке приведен график гармонических колебаний тока в колебательном контуре.

Если катушку в этом контуре заменить на другую катушку, индуктивность которой в 4 раза больше, то период колебаний будет равен

1) 10 мкс 2) 20 мкс 3) 40 мкс 4) 60 мкс

A14 № 2. На рисунке приведен график гармонических колебаний тока в колебательном контуре.

Если катушку в этом контуре заменить на другую катушку, индуктивность которой в 9 раз больше, то период колебаний будет равен

1) 10 мкс 2) 20 мкс 3) 40 мкс 4) 60 мкс

A14 № 3. На рисунке приведен график гармонических колебаний тока в колебательном контуре.

Если конденсатор в этом контуре заменить на другой конденсатор, емкость которого в 4 раза больше, то период колебаний будет равен

1) 10 мкс 2) 20 мкс 3) 40 мкс 4) 60 мкс

A14 № 4. На рисунке приведен график гармонических колебаний тока в колебательном контуре.

Если конденсатор в этом контуре заменить на другой конденсатор, емкость которого в 4 раза меньше, то период колебаний будет равен

1) 10 мкс 2) 20 мкс 3) 40 мкс 4) 60 мкс

A14 № 5. На рисунке приведен график гармонических колебаний тока в колебательном контуре.

Если конденсатор в этом контуре заменить на другой конденсатор, емкость которого в 9 раз больше, то период колебаний будет равен

1) 10 мкс 2) 20 мкс 3) 40 мкс 4) 60 мкс

A14 № 6. Как изменится период собственных колебаний контура (см. рисунок), если ключ К перевести из положения 1 в положение 2?

1) увеличится в 3 раза 2) уменьшится в 3 раза
3) увеличится в 9 раз 4) уменьшится в 9 раз

A14 № 7. Колебательный контур состоит из конденсатора электроемкостью С и катушки индуктивностью L. Как изменится период свободных электромагнитных колебаний в этом контуре, если и электроемкость конденсатора, и индуктивность катушки увеличить в 2 раза?

1) не изменится 2) увеличится в 4 раза
3) уменьшится в 2 раза 4) увеличится в 2 раза

A14 № 8. В наборе радиодеталей для изготовления простого колебательного контура имеются две катушки с индуктивностями , , а также два конденсатора, емкости которых и . При каком выборе двух элементов из этого набора частота собственных колебаний контура будет наибольшей?

1) и 2) и 3) и 4) и

A14 № 9. В наборе радиодеталей для изготовления простого колебательного контура имеются две катушки с индуктивностями и , а также два конденсатора, емкости которых и . При каком выборе двух элементов из этого набора период собственных колебаний контура T будет наибольшим?

1) и 2) и 3) и 4) и

A14 № 10. Чему должна быть равна электрическая емкость конденсатора в контуре (см. рисунок), чтобы при переводе ключа К из положения 1 в положение 2 период собственных электромагнитных колебаний в контуре увеличился в 3 раза?

1) 2) 3) 3 C 4) 9 C

A14 № 11. Чтобы увеличить период электромагнитных колебаний в идеальном колебательном контуре в 2 раза, достаточно емкость конденсатора в контуре

1) увеличить в 2 раза 2) уменьшить в 2 раза
3) увеличить в 4 раза 4) уменьшить в 4 раза

A14 № 12. Чтобы увеличить частоту электромагнитных колебаний в идеальном колебательном контуре в 2 раза, достаточно индуктивность катушки в контуре

1) увеличить в 2 раза 2) уменьшить в 2 раза
3) увеличить в 4 раза 4) уменьшить в 4 раза

A14 № 13. В момент энергия конденсатора в идеальном колебательном контуре максимальна и равна . Через четверть периода колебаний энергия катушки индуктивности в контуре равна:

1) 2) 3) 4) 0

A14 № 14. На рисунке приведен график гармонических колебаний тока в колебательном контуре.

Если катушку в этом контуре заменить на другую катушку, индуктивность которой в 4 раза меньше, то период колебаний будет равен

1) 1 мкс 2) 2 мкс 3) 4 мкс 4) 8 мкс

A14 № 15. На рисунке приведен график гармонических колебаний тока в колебательном контуре.

Если катушку в этом контуре заменить на другую катушку, индуктивность которой в 16 раз больше, то период колебаний будет равен

1) 5 мкс 2) 20 мкс 3) 40 мкс 4) 80 мкс

A14 № 16. На рисунке приведен график гармонических колебаний тока в колебательном контуре.

Если катушку в этом контуре заменить на другую катушку, индуктивность которой в 16 раз меньше, то период колебаний будет равен

1) 5 мкс 2) 20 мкс 3) 40 мкс 4) 80 мкс

A14 № 17. На рисунке приведен график гармонических колебаний тока в колебательном контуре.

Если конденсатор в этом контуре заменить на другой конденсатор, емкость которого в 16 раз больше, то период колебаний будет равен

1) 5 мкс 2) 20 мкс 3) 40 мкс 4) 80 мкс

A14 № 18. На рисунке приведен график гармонических колебаний тока в колебательном контуре.

Если конденсатор в этом контуре заменить на другой конденсатор, емкость которого в 16 раз меньше, то период колебаний будет равен

1) 5 мкс 2) 20 мкс 3) 40 мкс 4) 80 мкс

A14 № 19. На рисунке приведен график гармонических колебаний тока в колебательном контуре.

Если индуктивность катушки в этом контуре увеличить в 4 раза, а емкость конденсатора уменьшить в 4 раза, то период колебаний будет равен

1) 5 мкс 2) 20 мкс 3) 40 мкс 4) 80 мкс

A14 № 20. В колебательном контуре из конденсатора электроемкостью 50 мкФ и катушки индуктивностью 2 Гн циклическая частота свободных электромагнитных колебаний равна

1) 2) 3) 4)

A14 № 21. Как изменится частота собственных электромагнитных колебаний контура (см. рисунок),

если ключ К перевести из положения 1 в положение 2?

1) уменьшится в 2 раза 2) увеличится в 2 раза
3) уменьшится в 3 раз 4) увеличится в 3 раз

A14 № 22. На рисунке приведен график зависимости силы тока от времени в колебательном контуре с последовательно включенными конденсатором и катушкой, индуктивность которой равна 0,2 Гн.

Максимальное значение энергии электрического поля конденсатора равно

1) 2) 3) 4)

A14 № 23. Если при гармонических электрических колебаниях в колебательном контуре максимальное значение энергии электрического поля конденсатора равно 5 Дж, максимальное значение энергии магнитного поля катушки 5 Дж, то полная энергия электромагнитного поля контура

1) изменяется от 0 Дж до 5 Дж 2) изменяется от 0 Дж до 10 Дж
3) не изменяется, равна 10 Дж 4) не изменяется, равна 5 Дж

A14 № 24. По катушке индуктивностью 4 мГн протекает постоянный ток 3 А. Энергия магнитного поля катушки равна

1) 12 мДж 2) 12 Дж 3) 18 мДж 4) 18 Дж

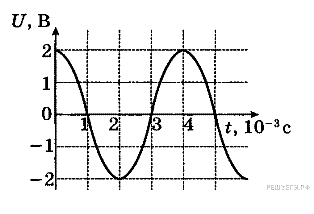

A14 № 25. Напряжение на клеммах конденсатора в колебательном контуре меняется с течением времени согласно графику на рисунке. Какое преобразование энергии происходит в контуре в промежутке от с до ?

1) энергия магнитного поля катушки уменьшается от максимального значения до 0
2) энергия магнитного поля катушки преобразуется в энергию электрического поля конденсатора
3) энергия электрического поля конденсатора увеличивается от 0 до максимального значения
4) энергия электрического поля конденсатора преобразуется в энергию магнитного поля катушки

A14 № 26. Колебательный контур состоит из катушки индуктивности и конденсатора. В нём наблюдаются гармонические электромагнитные колебания с периодом Т = 5 мс. В начальный момент времени заряд конденсатора максимален и равен . Каков будет заряд конденсатора через t = 2,5 мс?

1) 0 2) 3) 4)

A14 № 27. На рисунке приведён график зависимости силы тока от времени в колебательном контуре, состоящем из последовательно соединённых конденсатора и катушки, индуктивность которой равна 0,2 Гн. Максимальное значение энергии магнитного поля катушки равно

1) 2) 3) 4)

A14 № 28.

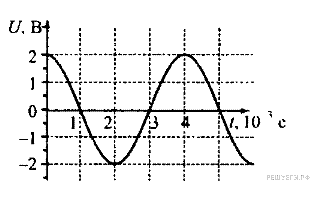

Напряжение между обкладками конденсатора в колебательном контуре меняется с течением времени согласно графику на рисунке. Какое преобразование энергии происходит в контуре в промежутке от с до с?

1) энергия магнитного поля катушки увеличивается до максимального значения
2) энергия магнитного поля катушки преобразуется в энергию электрического поля конденсатора
3) энергия электрического поля конденсатора уменьшается от максимального значения до 0
4) энергия электрического поля конденсатора преобразуется в энергию магнитного поля катушки

A14 № 29. На рисунке a приведен график зависимости изменения заряда конденсатора в колебательном контуре от времени. На каком из графиков — 1, 2, 3, или 4 (рис. б) — изменение силы тока показано правильно? Колебательный контур считать идеальным.

1) 1 2) 2 3) 3 4) 4
