Расчет всасывающей линии насосной установки
|
|
В большинстве практических случаев жидкость поступает в насос из резервуара, расположенного ниже оси установки насоса.
Рис.11. К расчету всасывающей линии.
Запишем уравнение Бернулли для сечений 1-1 и 2-2 относительно плоскости сравнения 0-0, преобразуем его в соответствии с данной задачей и определим давление на входе в насос:
|
z1 =0; p1 =pат; J1»0; J2 =Q/wтр; z2 =hвс; wтр=pd2 / 4;
| (26) |
Анализ уравнения показывает, что абсолютное давление на входе в насос меньше атмосферного, и при некоторых значениях параметров Q, hвс и d его величина может стать равной нулю и даже принимает отрицательное значение. Возможны ли такие ситуации в реальной жизни? Нет!
Минимально возможное давление в жидкости равно давлению насыщенного пара, то есть тому давлению, при котором жидкость начинает кипеть. Давление насыщенного пара зависит от рода жидкости и температуры (рис.12, приложение 3).
|
|

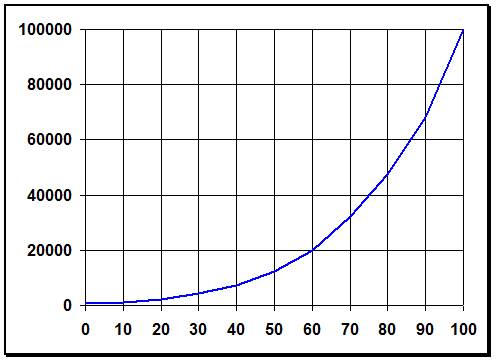

Рис.12. Зависимость давления насыщенного пара воды от температуры
Явление кипения жидкости при давлениях меньших атмосферного и нормальных температурах (10°, 20°,30°,.....), сопровождающееся схлопыванием пузырьков пара в областях повышенного давления, называется кавитацией.
Пузырьки пара, выделяющиеся при кавитации, разрывают межмолекулярные связи, поток жидкости при этом теряет сплошность, столб жидкости во всасывающем трубопроводе отрывается от насоса и процесс всасывания прекращается. Кроме того, пузырьки пара, попадая вместе с жидкостью внутрь насоса, где давление больше давления насыщенного пара, лопаются. При схлопывании пузырька на твердой поверхности жидкость, устремившаяся в освободившееся пространство, останавливается. При этом ее кинетическая энергия превращается в потенциальную и происходят местные гидравлические удары. Это явление сопровождается существенным ростом давления и температуры и приводит к разрушению материала поверхности.
В инженерной практике существует правило: Не допускать кавитации!
Для этого необходимо, чтобы в сечениях потока, где давление меньше атмосферного, было выдержано условие:
Давление в жидкости больше давления насыщенного пара (р > pн.п). Это условие отсутствия кавитации.
Кавитационные расчеты всасывающей линии насосной установки заключаются в следующем:
1. Проверка условия р2 > pн.п. - давление на входе в насос р2 определяется из уравнения (26) при известных параметрах Q, d, hвс.
2. Определение предельных значений параметров Q, d, hвс из уравнения (26) при р2 = pн.п..
