А) для траншей

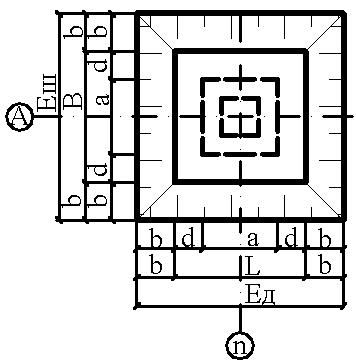

б) для отдельных котлованов

в) для общего котлована под здание

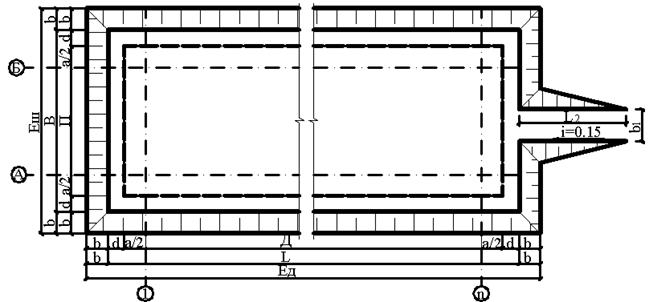

Рис. 2 Определение габаритов траншей и котлованов для подсчета объемов земляных работ

Рассчитав размеры земляных сооружений, определяют:

1. Площадь котлована по низу: А = B × L

2. Площадь котлована по верху: А₁ = Еш × Ед

3. Среднюю площадь котлована:

4. Объем грунта при отрывке котлована под все здание:

5. Объем грунта при отрывке отдельных котлованов и траншей:

,

где n - количество отдельных котлованов или траншей под все здание.

6. Объем подчистки дна котлована:

Для отдельных котлованов:

,

где n₁ - количество отдельных фундаментов;

h_п – толщина подчистки дна котлована под подушку фундамента и щебеночное основание под фундамент, h_п = 0,2 м.

В случае устройства съездов в котлованы, объем разрабатываемого грунта (V₂) определяют дополнительно.

Ширину съездов принимают:

при одностороннем движении - 3,5 м, при двустороннем - 7,0 м.

Уклон съезда i = 10 ¸ 15 %.

Длина съезда L₂ = h_к / i, где h_к - глубина разработки котлована, м

(например, h_к»2,8 м; L₂ = 2,8 / 0,15 = 18,6 м).

7. Объем грунта при устройстве съезда определяют из выражения:

,

где b₁ - ширина съезда.

8. Общий объем разработки грунта тогда составит:

V₀ = V₁ + V₂.

9. Объем механизированной разработки:

V_мр = V₀ - V_п;

10. Объем обратной засыпки с учетом коэффициента остаточного разрыхления:

,

где: V_c - объем грунта, вытесняемый выполненными фундаментами или подвалом сооружения

k_ор – коэффициент остаточного разрыхления грунта (для курсовой работы может быть принят k_ор = 1,05).

3.2. Определение объемов работ при возведении фундаментов

1. Опалубка

Требуемую площадь мелкощитовой опалубки для отдельностоящих ступенчатых фундаментов определяют согласно (рис. 3а):

а) площадь опалубки в отдельностоящем ступенчатом фундаменте составляет:

А_оп1 = [h₁×а + h₂×(c+2f) +h₃×c]·4

б) общая площадь опалубки всех отдельностоящих ступенчатых фундаментов:

А_оп = А_оп1·n₁

Требуемую площадь опалубки для ленточных фундаментов, с подвальным помещением определяют согласно (рис. 3б):

А_{оп л.ф.}= [h₁×а + h₂×(c+2f) +h₃×c]·(Д+П)2

Определение требуемой площади опалубки в здании с подвалом аналогично как для ленточного фундамента.

2. Объем бетона

Объем бетонной смеси, необходимый для возведения фундаментов, определяют из запроектированных размеров фундаментов:

а) для ленточных фундаментов, с подвальным помещением (рис. 3б):

V_б=[h₁·а+h₂(c+2f)+h₃·c]·(Д+П)·2

б) для отдельностоящих фундаментов (Рис. 3а):

V_б=[h₁·а²+h₂·(c+2f)²+h·c²]·n₁

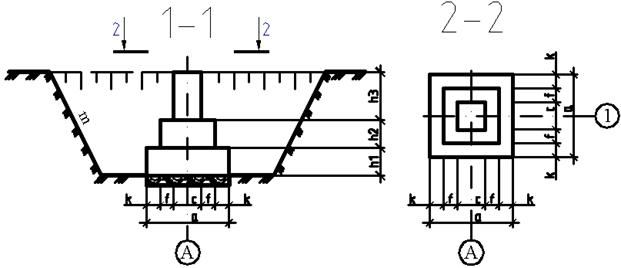

а) для отдельностоящего ступенчатого фундамента

б) для ленточного фундамента

Рис. 3. К определению площади опалубки и объема бетона

3. Арматура

Для определения требуемых объемов по монтажу ранее изготовляемых и привозимых на строительную площадку армоизделий в составе курсовой работы следует руководствоваться такими допущениями:

1. Армирование фундаментов осуществляют с использованием таких видов армоизделий:

- в плитной части размещают одну сетку на расстоянии от подготовки под фундамент, равном величине защитного слоя бетона 50 мм. Массу сеток определяют из расчета 30 кг/м²;

- в подколонной части столбчатого фундамента устанавливают один армокаркас, массу которого определяют из расчета 70-80 кг на 1 м³ железобетона. Считая, что данный фундамент изготавливают под стальную колонну, в нем предусматривают установку четырех анкерных болтов, и конструктивно – двух сеток у верхнего обреза (рис. 4). Для курсовой работы принимают, что анкерные болты длиной свыше 1 м имеют диаметры 50 мм.,. а сетки – массу из расчета 20 кг/м²;

- в стеновой части ленточного фундамента устанавливают армокаркасы расчетных размеров с массой, определяемой из расчета 40 кг/м² площади стеновой части.

2. Конкретные расчетные размеры армоизделий определяют, исходя из конструктивных решений фундаментов и условий производства арматурных работ, а именно:

- для столбчатых фундаментов площадь сетки принимают равной площади нижней плиты, а высоту каркаса – высоте фундамента;

- для ленточных фундаментов, исходя из условий транспортирования готовых армоизделий на стройплощадку, ширину сетки плитной части принимают равной ширине подошвы фундамента, а длину равной 3,0 м. Аналогично для стеновой части фундамента высоту армокаркаса принимают равной ее высоте, а длину – равной 3,0 м. Количество названных армоизделий определяют исходя из общей длины фундаментов.

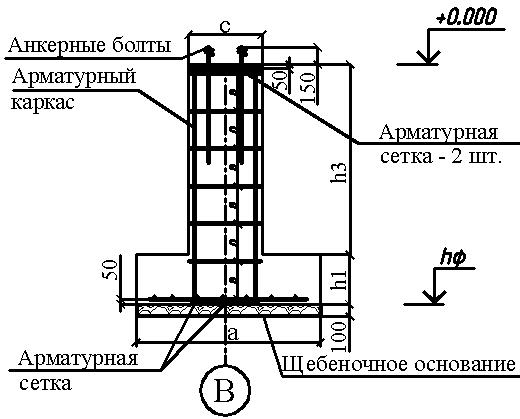

Рис. 4 Конструктив арматурных изделий фундамента
