Опыт 4. Правило Ленца

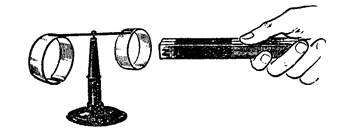

Вариант 1. Оборудование: (рис.17) прибор для демонстрации пра­вила Ленца, два полосовых магнита.

Сложив вместе два магнита одноименными полюсами, резким движением сначала вводят их в кольцо без разреза, а затем выводят. Обнаруживают различие во взаимодействии кольца и магнита. Опыт повторяют, внося магнит другим полюсом.

Рис.17

Вариант 2 Оборудование: (рис.18) дроссельная катушка, ярмо от сердечника универсального трансформатора, алюминиевое кольцо.

Внутрь катушки вставляется ярмо так, чтобы конец выступал на 4-5 см. Чтобы ярмо не втягивалось в катушку, его заклинивают деревянной планкой. На выступающий конец ярма надевают кольцо. Используют обмотку катушки, имеющую 3600 витков.

Исследуйте поведение кольца при включении тока, при протекании тока в катушке, при выключении тока. Повторите опыт, изменив направление тока.

Рис.18

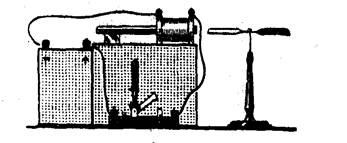

Вариант 3. Продумайте план проведения опытов по демонстрации правила Ленца с установками, изображенными на рисунках 19, 20.

Рис. 19 Рис. 20
