Радиосвязь ⇐ ПредыдущаяСтр 3 из 3 1. Радиосвязь – передача и приём информации с помощью радиоволн, распространяющихся в пространстве без проводов. Длинные и средние волны огибают поверхность Земли и отражаются от ионосферы и от поверхности Земли. Короткие волны отражаются от ионосферы и от Земли. УКВ распространяются прямолинейно (телевидение и радиолокация) 2. Виды радиосвязи: · радиотелеграфная (передача сигналов в виде точек и тире, кодирующих буквы и цифры в азбуку Морзе; · радиолокация (обнаружение объектов и их координат с помощью отражения радиоволн, расстояние до объекта находится по формуле S = ct/2, где t – время прохождения импульса до объекта и обратно); · радиовещание и радиотелефонная связь (передача в эфир речи, музыки, звуковых эффектов с помощью электромагнитных волн); · телевидение (передача в эфир звука и видеоизображения с помощью электромагнитных волн). 3. Радиопередатчик излучает радиоволны, а радиоприёмник улавливает и декодирует излучаемый сигнал. Передатчик состоит из генератора высокочастотных колебаний, источника звуковых колебаний и антенны. Антенна – открытый колебательный контур, индуктивно связанный с катушкой колебательного контура... Генератор высокочастотных электромагнитных колебаний состоит из колебательного контура C-L, транзистора, выполняющего роль клапана, открывающего доступ энергии в колебательный контур. Транзистор связан с контуром при помощи индуктивной катушки Lсв. Колебания звуковой частоты, возникающие в микрофоне, практически не излучаются, а высокочастотные, вырабатываемые генератором, не несут информации. Модулирующее устройство (микрофон) изменяет высокочастотные колебания, и антенна излучает высокочастотные колебания, несущие информацию, которая содержится в колебаниях звуковой частоты.
4. Амплитудная модуляция – изменение амплитуды высокочастотных колебаний по закону изменения звукового сигнала. Амплитуда тока модулированного сигнала I = I0cosω0t + 0,5I1cos(ω0 – Ω)t + 0,5I1cos(ω0 + Ω) t. Антенна излучает высокочастотные модулированные колебания 5. Из формулы видно, что для передачи звукового сигнала (частота до20000Гц) потребуется ширина канала связи – полоса частот, необходимая для передачи данного звукового сигнала, в 40кГц. Если радиочастоту разделить на диапазоны (длинные, средние, короткие и ультракороткие волны), в каждом диапазоне может работать несколько радиостанций. Например, в диапазоне средних волн 3·105 – 3·106Гц может работать более 60 радиостанций, а в УКВ-диапазоне от 3·107 до 3·108Гц может работать более 6000 радиостанций. (3·106 – 3·105 )/40000=62; (3·108 – 3·107)/40000 = 6250

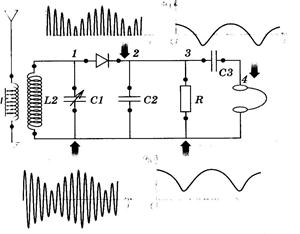

6. Детекторный радиоприёмник состоит из приёмной антенны, индуктивно связанного с ней колебательного контура, детектора (высокочастотный полупроводниковый диод) конденсатора, исполняющего роль фильтра и наушников. В антенне возбуждаются модулированные высокочастотные колебания. При резонансе такие же колебания возникают в колебательном контуре. Детектор осуществляет детектирование – выделение низкочастотных звуковых колебаний из модулированных колебаний высокой частоты. Сначала происходит выпрямление, а затем выделение низкочастотной огибающей высокочастотных импульсов.
Формулы по теме «Электромагнитные волны» · λ = υТ – длина волны · P = 2I/c – давление электромагнитной волны на поверхность · p =W/c – импульс волны · Объёмная плотность электромагнитной волны · W= wV=εεoEср2·c∆tS=0,5εεoEо2·c∆t S – энергия электромагнитной волны · I = Pср/S = cεεoE2 – Средняя плотность потока энергии электромагнитной волны или интенсивность излучения · S = ct/2 – расстояние до объекта при локации.
|
