Описание лабораторного стенда. Лабораторный стенд, предназначенный для проведения исследований выпрямителей наряду с основным перечнем элементов

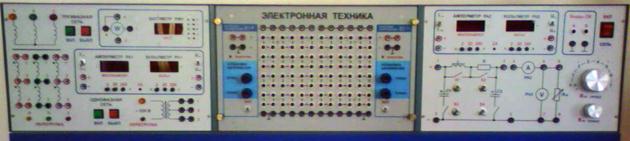

Лабораторный стенд, предназначенный для проведения исследований выпрямителей наряду с основным перечнем элементов, входящих в его состав – понижающие трансформаторы, измеритель­ные приборы, пере­менное сопротивление нагрузки R_H – содержит вставной, сменный блок с полупроводниковыми диодами, электролитическими конденсаторами и шунтирующим резистором R_Ш. Общий вид стенда показан на рис. 1.13.

Рис. 1.13

В качестве нагрузки выпрямителя используется переменный резистор блока нагрузок (правая панель лабораторной установки). Регулирование тока, протекающего через нагрузку, производится ручками «R_Н грубо» и «R_Н точно». Примерные пределы изменения R_Н : от 1300 Ом в положении 1 переключателя «R_Н грубо» до 17 Ом в положении 7. В режиме холостого хода – в положении «ХХ» R_Н = ¥.

Напряжения и токи измеряют с помощью вольтметров PV1, PV2 и миллиамперметров РА1, РА2 лабораторного стенда. Все приборы позволяют измерять как постоянную, так и переменную составляющие напряжения или тока. Сопротивление шунта миллиамперметра 1 Ом.

С помощью осциллографа проводят исследование форм напряжений и токов. Для наблюдения формы напряжений имеются гнезда в точках подключения вольтметров или непосредственно на элементах выпрямителя.

Внешний вид вставного блока для исследования выпрямителей показан на рис. 1.14.

Рис. 1.14

Для наблюдения формы тока необходимо в разрыв исследуемой цепи включить резистор RШ = 1 Ом и подключить к нему вход осциллографа. Форма и величина падения напряжения на нем будет соответствовать форме и величине протекающего в цепи тока.
