X X/Xмг СI Cг

Строим график зависимости максимального значения приземной концентрации вредного вещества С (мг/м³) от Х (м) источника выброса:

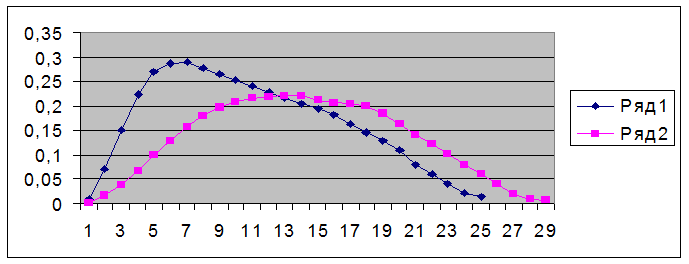

Рисунок 1 – График зависимости приземной концентрации вредных веществ С (мг/м³) от источника выброса.

Ряд1 - длязолы

Ряд2 - для газа

Определение границ санитарно-защитной зоны предприятий производится по формуле: , (1.17)

где L (м) – расчетный размер С33;

L₀ (м) – расчетный размер участка местности в данном направлении, где концентрация вредных веществ превышает ПДК;

Р (%) – среднегодовая повторяемость направления ветров рассматриваемого румба;

Р₀ (%) – повторяемость направлений ветров одного румба при круговой розе ветров.

При восьми румбовой розе ветров Р₀ = 100/8 = 12.5 %

Для золы: Для суммы газов:

По полученным данным строим «Розу ветров» и санитарно-защитную зону:

Рисунок 2 – «Роза ветров»

Рисунок 3 - Санитарно-защитная зона станции.

Вывод:

Атмосфера земли – это газовая оболочка, окружающая Землю. Онаобеспечивает возможность жизни на земле и оказывает большое влияние на разные стороны жизни человечества.

Атмосфера как компонент биогенеценоза представляет собой слой воздуха в подпочве, почве и над ее поверхностью. В этой расчетно-графической работе представлено, какое количество вредных веществ выбрасывается в атмосферу Земли на примере одного города. Выброс вредных веществ, т.е. антропогенные воздействия на экологию прямым образом воздействует на окружающую среду.

Следует заметить, что в наше время является обязательным условием внедрения передовых ресурсосберегающих, безотходных и малоотходных технологических решений в промышленное проектирование. Эти решения должны позволять максимально сократить или избежать поступление вредных химических выбросов, а также снизить воздействие физических факторов до нормативов.

Основываясь на результаты графика «розы ветров» можно сделать вывод, что целесообразно производить постройки жилого массива в восточном, южном, юго-восточном и юго-западном направлениях. Так как выбросы вредных веществ в этих направлениях минимальны.

Список используемой литературы:

1. Еремкин А.И., Квашнин И.М., Юнкер Ю.Н. Формирование выбросов, загрязняющих веществ в атмосферу. – М.: Издательство Ассоциации строительных вузов, 2001.

2. Т.Е. Хакимжанов. Методические указания к выполнению РГР по «Экологии», для всех форм обучения, 1999.
