Интеграторы

Если ООС, которой охвачен ОУ, образуется конденсатором, то схема выполняет математическую операцию интегрирования по времени (рис.12.8).

Рис.12.8. Интегратор на ОУ

Входной ток U_ВХ / R протекает через конденсатор С. В связи с тем, что инвертирующий вход имеет потенциальное заземление, выходное напряжение определяется следующим образом:

U_ВХ / R = – С (dU_ВЫХ / dt),

U_ВЫХ = – .

Представленной здесь схеме присущ один недостаток, связанный с тем, что выходное напряжение имеет тенденцию к дрейфу, обусловленному сдвигами ОУ и током смещения (в схеме отсутствует ООС по постоянному току). Это нежелательное явление можно ослабить, если использовать ОУ на полевых транзисторах, отрегулировать входное напряжение сдвига ОУ и выбрать большие величины R и C. Кроме того, на практике часто прибегают к периодическому сбросу в нуль интегратора с помощью подключенного к конденсатору переключателя (обычно на полевом транзисторе) (рис.12.9, а).

Если остаточный дрейф по-прежнему слишком велик для конкретного случая использования интегратора, то к конденсатору С следует подключить резистор с очень большим сопротивлением R₂, который обеспечит стабильное смещение за счет обратной связи по постоянному току (рис.12.9, б). Такое подключение приведет к ослаблению интегрирующих свойств на очень низкой частоте: ƒ < 1/R₂C.

Интегратор может служить источником линейно-изменяющегося напряжения, необходимого, например, в осциллографах в качестве генератора развертки, используемого также при реализации некоторых методов цифро-аналогового преобразования. Если на вход интегратора подать постоянное напряжение, на выходе получим линейно-возрастающее напряжение, которое будет увеличиваться вплоть до напряжения насыщения. Когда на входе действует симметричные относительно земли периодические колебания, это приводит к возникновению на выходе треугольных колебаний.

Схему 12.9, а можно использовать как генератор пилообразных колебаний. Для этого на вход необходимо подать постоянное напряжение, а на вход полевого транзистора – периодические прямоугольные импульсы (рис. 12.10).

При отрицательном напряжении на затворе полевой транзистор запирается, интегратор вырабатывает на выходе линейно-возрастающее напряжение, по приходу положительного импульса полевой транзистор открывается, конденсатор быстро разряжается, выходное напряжение сбрасывается до нуля. Периодические импульсы сброса формируют на выходе пилообразное напряжение.

а) б)

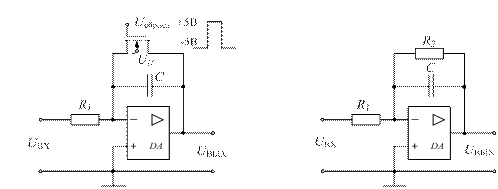

Рис.12.9. Интеграторы с уменьшенным дрейфом: а) – с периодическим сбросом; б) – с резистором в цепи ООС

Рис.12.10. Временные диаграммы работы интегратора со сбросом
