Система обозначений полупроводниковых диодов

Система обозначений полупроводниковых диодов установлена отраслевым стандартом ОСТ 11336.919-81, система обозначений силовых полупроводниковых приборов – ГОСТ 20859.1-89.

Рассмотрим на примере ОСТ 11.336.919-81 "Приборы полупроводниковые. Система условных обозначений" систему обозначений полупроводниковых приборов, которая состоит из 5 элементов. В основу системы обозначения положен буквенно-цифровой код.

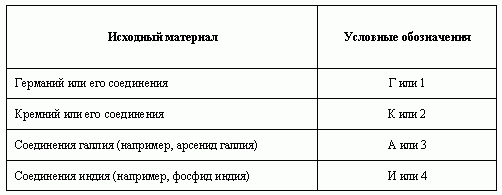

Первый элемент. Первый элемент (буква или цифра) обозначает исходный полупроводниковый материал, на базе которого создан полупроводниковый прибор. Для приборов общегражданского применения используются 4 буквы Г, К, А и И, являющиеся начальными буквами в названии полупроводника или полупроводникового соединения. Для приборов специального применения (более высокие требования при испытаниях, например выше температура,) вместо этих букв используются цифры от 1 до 4. В таблице 1.6.1. приведены обозначения для первого элемента.

Таблица 1.6.1.

Второй элемент. Второй элемент (буква) обозначает подкласс полупроводниковых приборов. Обычно буква выбирается из названия прибора, как первая буква названия (табл. 1.6.2)

Таблица 1.6.2

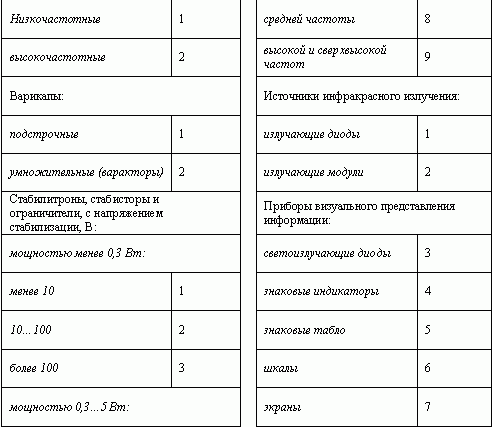

Третий элемент. Третий элемент (цифра) в обозначении полупроводниковых приборов, определяет основные функциональные возможности прибора. У различных подклассов приборов наиболее характерные эксплуатационные параметры (функциональные возможности) различные. Для выпрямительных диодов - это максимальное значение прямого тока, для стабилитронов - напряжение стабилизации и рассеиваемая мощность, для тиристоров - значение тока в открытом состоянии. В таблице 1.6.3 приведены значения цифр в третьем элементе условных обозначений для различного класса полупроводниковых приборов.

Таблица 1.6.3

Четвертый элемент. Четвертый элемент (две либо три цифры) означает порядковый номер технологической разработки и изменяется от 01 до 999.

Пятый элемент. Пятый элемент (буква) в буквенно-цифровом коде системы условных обозначений указывает разбраковку по отдельным параметрам приборов, изготовленных в единой технологии. Для обозначения используются заглавные буквы русского алфавита от А до Я, кроме З, О, Ч, Ы, Ш, Щ, Я, схожих по написанию с цифрами.

Например: 2Д204В
