Заготовка 1

Направляющая часть Режущая часть часть

Рис.4.11. Схема протягивания

Рис. 4.12. Протяжки

Для обработки отверстий в заготовках из цветных сплавов применя­ют раскатывание (рис. 4.13). При этом методе происходит пластическое деформиро­вание обрабатываемой поверхности без снятия припуска. Снижается шеро­ховатость и упрочняется поверхностный слой.

Получают отверстия точностью 6-7 квалитетов, шероховатостью Ra до 0,1 мкм.

Рис.4.13. Схема раскатывания

При обработке отверстий в закаленных заготовках применяют внутреннее круглое шлифование (рис. 4.14). Полу­чают отверстия 5-6 квалитетов точности, шероховатостью Ra до 0,16 мкм.

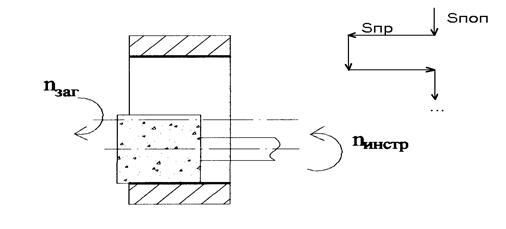

Рис. 4.14. Шлифование отверстий

Для чистовой обработки отверстий применяется хонингование (рис.4.15). Получают отверстия 5-7 квалитетов точности, шероховатостью Ra до 0,04 мкм. Инструмент - хон.

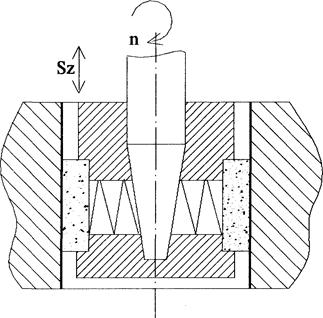

Рис.4.15. Схема хонингования

Типовые маршруты обработки отверстий

Незакаленные материалы:

1. Отверстие диаметром до 50мм: сверление - зенкерование - развертыва­ние (черновое + чистовое).

2. Корпусные детали - отверстия диаметром более 50мм: растачивание (черновое + чистовое + тонкое).

3. Отверстия диаметром от 20 до 50мм в деталях типа тел вращения: свер­ление - зенкерование - протягивание.

4. Заготовки из цветных металлов: сверление - зенкерование - развертыва­ние - раскатывание.

Закаленные материалы:

1.Тела вращения: сверление - зенкерование - термообработка - шлифование.

2. В корпусных деталях:

- сверление - зенкерование - развертывание (черновое) - термообработка - хонингование;

- растачивание (черновое + чистовое) - термообработка - хонингование.
