Технологическая схема дегидрирования этилбензола в стирол

Обратимую эндотермическую реакцию проводят в неподвижном слое катализатора. Процесс в двухслойном реакторе с распределением пара между слоями позволяет увеличить степень превращения. Использование реактора с радиальными слоями катализатора существенно сокращает его гидравлическое сопротивление. Реакционная смесь после реактора поступает на разделение. Тепло реакционной смеси регенерируют.

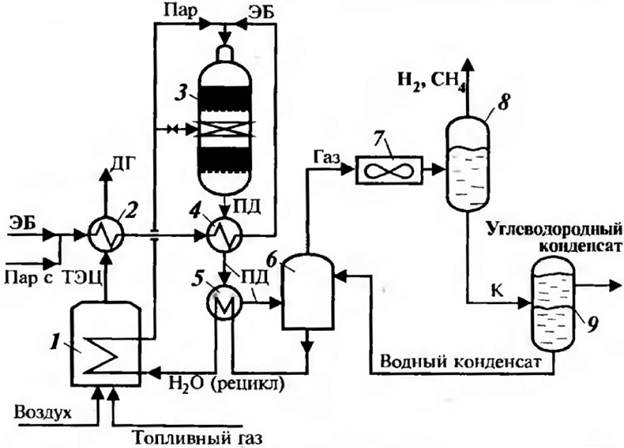

1 - пароперегревательная печь; 2 - испаритель этилбензола; 3 - реактор дегидрирования; 4 - подогреватель этилбензола; 5 - подогреватель воды; б - пенный аппарат; 7 - воздушный холодильник; 8- сепаратор; 9 - разделитель фаз.

Потоки:

· ЭБ - этилбензол (свежий и рецикл);

· Н₂, СН₄ - горючие газы в топливную сеть;

· ДГ - дымовые газы;

· К - конденсат;

· ПД - продукты дегидрирования.

Исходный этилбензол смешивается с рецикловым этилбензолом (с установки ректификации) и с водяным паром и испаряется в теплообменнике 2. Пары перегреваются в теплообменнике 4 до 500 - 520°С.

Испаритель 2 обогревается дымовыми газами, а перегреватель 4 - контактным газом, выходящим из реактора 3.

Пары этилбензола и воды смешивают перед реактором с перегретым водяным паром с температурой 700-730 °С. Перегретый пар генерируется в пароперегревательной печи 1, где сжигаются топливо из заводской сети и водородсодержащий газ из отделения дегидрирования.

Температура смеси на входе в слой катализатора 600-640°С, на выходе она понижается на 50-60°С вследствие протекания эндотермической реакции дегидрирования. Тепло контактных газов последовательно рекуперируется в теплообменнике 4 и котле-утилизаторе 5. Насыщенный водяной пар из котла-утилизатора используется для разбавления этилбензола.

Контактный газ поступает в пенный аппарат, где дополнительно охлаждается до 102°С и очищается от катализаторной пыли. Охлаждение и конденсация воды и углеводородов из контактного газа проходит в воздушном холодильнике 7 и далее - в водяном и рассольном конденсаторах (на схеме не показаны). В сепараторе 8 отделяются газообразные продукты реакции.

Углеводороды отделяют от воды в разделителе фаз 9 и направляют на ректификацию. Водный слой поступает в пенный аппарат 6 и после очистки от растворенных углеводородов (она не показана) подается на питание котла-утилизатора 5 и далее - в рецикл. Избытки воды направляют на биологическую очистку.

Углеводородный конденсат содержит следующие продукты реакции:

Содержание, % T_КИП

Бензол (Б) ~2 80,1

Толуол (Т) ~2 110,6

Этилбензол (ЭБ) 38 136,2

Стирол (Ст) 58 146,0
