Расчётные данные

· Средневзвешенный коэффициент отражения потолка, стен, пола:

r_ср = (70 * 11.61 + 70 * 24.295 + 50 * 11.61) / (11.61 + 24.295 + 11.61) = 65%

Зная r_ср и учитывая отношение глубины помещения к высоте от уровня условной рабочей поверхности до верха окна равной , отношение расстояния расчетной точки от наружной стены к глубине помещения равной , отношение длины помещения к его глубине равной находим по таблице значение коэффициента .

· = 1. Значение КЕО было выбрано для III разряда зрительной работы

Значения всех найденных коэффициентов подставляем в формулу для расчета бокового освещения

, тогда

Требуемая площадь световых проемов получилась равной 5,55 м².

Вывод

Реальная площадь оконного проема равна: , что меньше требуемой. Поэтому для достижения требуемой освещенности, применяется искусственное освещение независимо от времени суток.

3. Расчет КЕО методом Данилюка

При работе с аппаратурой решающим фактором, обеспечивающим высокий уровень работоспособности, является правильно спроектированное освещение. Определим коэффициент естественного освещения (КЕО) методом Данилюка при боковом освещении.

Поскольку рассматриваемое помещение освещается только окнами, то КЕО определяется по формуле:

е_р^б = (К_пр + К_отр ) К_внутр τ₀ / κ_з , где

К_пр – доля коэффициента естественной освещенности от прямого солнечного света;

К_отр – доля КЕО от света, отраженного от рядом стоящего здания;

К_внутр – доля света, отраженного от внутренних поверхностей помещения и зависящая от материала и цвета поверхностей пола, стен и потолка;

τ₀ – общий коэффициент светопропускания, учитывающий особенности световых проемов помещения;

κ_з – коэффициент запаса.

Влияние прямого солнечного света на освещенность помещения оценивается выражением:

К_пр = ε_б q β_а.

Коэффициент естественной освещенности помещения светом, отраженным от здания в нашем случае равен 0. Геометрический коэффициент естественной освещенности

ε_б = 0,01 n₁ n₂ определяется по графикам А. М. Данилюка.

q = 0,8 – коэффициент, учитывающий яркость небосвода;

β_а = 1,28 – коэффициент, учитывающий плотность застройки;

Параметры помещения (масштаб 1:25):

высота – H = 2,5м;

глубина – B = 7м;

длина – L = 2,4м;

высота подоконника – 0,8м;

высота окна – 1,4 м;

ширина окна – 1,2м;

расстояние от окна до расчетной точки – 0,7м;

высота расчетной точки – 0,7м.

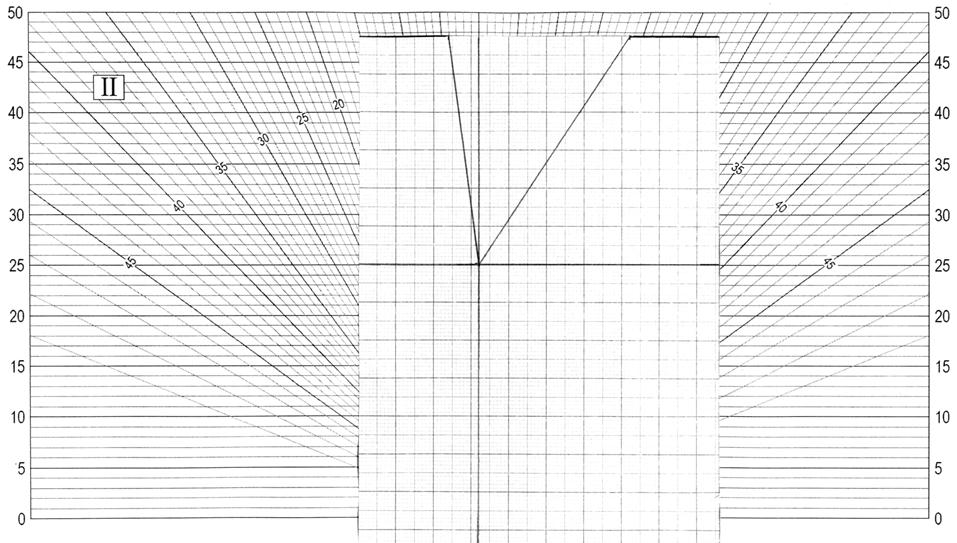

Накладываем макет помещения на график Данилюка и определяем n₁ и n₂:

n₁ = 13,9

n₂ = 22,5

ε_б = 3,13

К_пр = 3,21

τ₀ = τ_{1 *} τ₂ * τ_{3 *} τ₄ * τ₅ – общий коэффициент светопропускания

τ₁= 0,8 – коэффициент светопропускания материала;

τ₂= 0,7 – коэффициент, учитывающий потери света в переплетах светопроема;

τ₃= 1 – коэффициент, учитывающий потери света в несущих конструкциях;

τ₄= 1 – коэффициент, учитывающий потери света в солнцезащитных устройствах;

τ₅= 0,9 – коэффициент, учитывающий потери света в защитной сетке, устанавливаемой под фонарями.

τ₀ =

К_з= 1,2 – коэффициент запаса.

Рис.1

Рис.2

Средневзвешенный коэффициент отражения света внутренними поверхностями помещения:

К_внутр =(ρ_пол*S_пол + ρ_ст* S_ст + ρ_пот*S_пот) / S_пов

ρ_пол = 0,3

ρ_пот = 0,85

ρ_ст = 0,65

S_пол = S_пот = 16,8 м²

S_ст = 45,32 м²

S_пов = 78,92 м²

К_внутр = 0,62.

е_р^б = 7,3

Расчетное значение КЕО от окна, площадью 1, 68 м² в расчетной точке, находящейся на расстоянии 0,7 м от окна составляет 7,3%, что выше нормируемого.

[1] За расчётную точку при боковом одностороннем освещении примем точку на расстоянии 1 м. от самой удалённой от окон стены.

2 Выбираются в зависимости от вышеприведённых исходных данных.
