Принцип работы рефрактометра

Рефрактометр служит для измерения показателей преломления жидких и твердых тел.

Устройство рефрактометра основано на явлении полного внутреннего отражения.

Пусть луч падает на границу раздела двух сред со стороны оптически более плотной среды (). Для углов падения меньших некоторого , свет частично отражается. При преломленный луч отсутствует и наступает полное отражение. Предельный угол соответствует углу преломления 90° и следовательно

.

(1)

Зная показатель преломления одной из сред, и определяя на опыте предельный угол, можно с помощью (1) определить показатель преломления второй среды.

Пусть теперь свет падает на границу раздела со стороны оптически менее плотной среды. В зависимости от угла падения луч во второй среде может составлять с нормалью углы, расположенные в интервале от нуля до . Предельный угол преломления соответствует углу падения (скользящий луч). Легко видеть, что величина предельного угла и в этом случае определяется формулой (1).

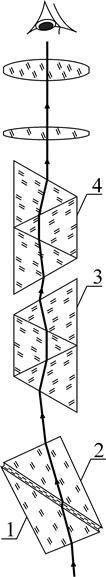

Рис. 1. Оптическая схема рефрактометра

При измерениях показателя преломления с помощью рефрактометра можно пользоваться как методом полного внутреннего отражения, так и методом скользящего луча.

Оптическая схема рефрактометра представлена на рис. 1. Основной частью его являются две стеклянные прямоугольные призмы 1 и 2 изготовленные из стекла с большим показателем преломления. В разрезе призмы имеют вид прямоугольных треугольников, обращенных друг к другу гипотенузами; зазор между призмами имеет ширину около 0.1 мм и служит для помещения исследуемой жидкости.

Ход лучей при работе по методу скользящего луча изображен на рис. 2.

Свет проникает в призму 1 через грань EF и попадает в жидкость через матовую грань ED. Свет рассеянный матовой поверхностью, проходит слой жидкости и под всевозможными углами () падает на сторону AC призмы 2.

Скользящему лучу в жидкости () соответствует предельный угол преломления . Преломленные лучи с углами больше не возникает. В связи с этим угол выхода лучей из грани AB может изменяться в интервале от некоторого значения до .

Если свет, выходящий из грани AB, пропустить через собирающую линзу 3, то в ее фокальной плоскости наблюдается резкая граница света и темноты. Граница рассматривается с помощью линзы 4. Линзы 3 и 4 образуют зрительную трубу, установленную на бесконечность. В их общей фокальной плоскости расположен крест, образованный тонкими нитями.

Положение границы в фокальной плоскости линз зависит от величины показателя преломления жидкости . Вращая трубу относительно призм, можно совместить границу раздела света и ее тени с центром креста. В этом случае измерение преломления показателя сводится к измерению угла , образованного нормалью к грани AB и оптической осью зрительной трубы. В современных приборах труба укрепляется неподвижно, а оправа с призмами может поворачиваться. С оправой скреплен указатель перемещающейся по лимбу. Лимб градуирован непосредственно в значениях показателя преломления.

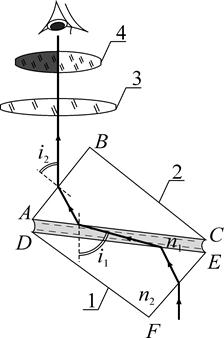

Рис. 2. Ход лучей в рефрактометре

Изложенная теория рефрактометра, строго говоря, справедлива лишь в том случае, когда свет является монохроматическим. Дисперсия исследуемого вещества и стекла призм приводит к тому, что величина предельных углов и зависит от длины волны. При работе с белым светом наблюдаемая в поле зрения граница света и темноты (свет и полутени) часто оказывается размытой и окрашенной. Для того, чтобы получить и в этом случае резкое изображение, перед объективом трубы помещают компенсатор с переменной дисперсией. Компенсатор содержит две одинаковые дисперсионные призмы Амичи (призмы 3 и 4 на рис. 1), каждая из которых состоит из трех склеенных призм, обладающих различными показателями преломления и различной дисперсией. Призмы рассчитываются так, чтобы монохроматический луч с длиной волны Å (среднее значение длины волны желтого дублета натрия) не испытывал отклонения. Лучи с другими длинами волн отклоняются призмой в ту или иную сторону. Если положение призм соответствует рис. 1, то дисперсия двух призм равна удвоенной дисперсии каждой из них. При повороте одной из призм Амичи на 180° относительно другой (вокруг вертикальной оси) полная дисперсия компенсатора оказывается равной нулю, так как дисперсия одной из призм скомпенсирована дисперсией другой. В зависимости от взаимной ориентации призм дисперсия компенсатора изменяется, таким образом, в пределах от нуля до удвоенного значения дисперсии одной призмы.

Для поворота призм друг относительно друга служат специальная рукоятка и система конических шестерен, с помощью которой призмы одновременно поворачиваются в противоположных направлениях. Вращая ручку компенсатора, следует добиваться того, чтобы граница света и тени в поле зрения стала достаточно резкой. Положение границы при этом соответствует длине волны , для которой обычно и приводятся значения показателя преломления .

В некоторых случаях, когда дисперсия исследуемого вещества особенно велика, диапазон компенсатора оказывается недостаточным, и четкой границы получить не удается. В этом случае рекомендуется устанавливать перед осветителем желтый светофильтр

Приступая к измерениям, необходимо, прежде всего, убедиться в правильной работе прибора. Такую проверку проще всего выполнить, измерив показатель преломления вещества с известным показателем преломления. Для этого к каждому прибору придается эталонная стеклянная пластинка с известным . В правильности работы прибора можно убедиться и в отсутствии такой пластинки, измеряя, например показатель преломления дистиллированной воды, для которой (при ) он равен 1.33291. Если измерение дает другой результат, следует определить поправку к шкале.

При визуальном совмещении границы раздела света и тени с серединой креста нити наблюдатель, вообще говоря, допускает небольшие ошибки, в результате которых измеренные значения для одного итого же вещества в разных опытах не вполне точно совпадают между собой (случайный разброс). Рекомендуется поэтому проводить в каждом случае несколько измерений показателя преломления и определять среднее значение.
