Примечание

При замене фильтрующего элемента не забывайте, что он выполнен из бензомаслостойкого поролона, не пытайтесь поменять его на другие, несоответствующие аналогу, материалы. Не желательно устанавливать дополнительные фильтрующие элементы, это приведет к потере мощности, перегреву двигателя, чрезмерному расходу топлива. Из-за слишком богатой смеси возможно появление черной копоти на свече зажигания.

В карбюраторе топливо смешивается с воздухом, эта горючая смесь под действием высокой температуры во впускном патрубке преобразуется в пар после чего поступает в камеру сгорания.

Впускной патрубок

Карбюратор служит для приготовления рабочей смеси бензина с воздухом в наиболее выгодной пропорции для различных режимов работы двигателя. Рабочие свойства (качество) смеси определяются тем, в какой пропорции находится в ней бензин и воздух. От того, насколько удачно смесь приготовлена и подана в цилиндр, зависит легкость пуска и устойчивость работы двигателя.

Главным образом, качество смеси определяет устройство карбюратора (оно зависит от того, насколько хорошо топливо). Дозирующие элементы карбюратора подбирают для каждого типа двигателя сначала расчетным путем, а затем их корректируют по результатам испытаний.

Перед началом разборки карбюратора необходимо запаситесь надежным инструментом: отвертки с соответствующим РН...+...-, листом белой бумаги, также вы не обойдетесь без насоса с наконечником для подкачки мячей или компрессора с наконечником для продувки, а в идеале продувочным пистолетом с промывкой. Порядок снятия карбюратора следующий:

1. Отвернуть боковые закрытия

2. Почистить место соединения впускного патрубка и цилиндра

3. Отвернуть болты крепления впускного патрубка от цилиндра (внимание в этом соединении присутствует уплотнительная прокладка) после этого, отжав стопорное кольцо, снять воздушный фильтр диффузора карбюратора

4. отвернуть крышку дроссельной заслонки и извлечь ее

5. закрыть отверстие впускного коллектора чистой тряпкой (во избежание попадания песка и др.механических частиц)

6. отсоединить впускной патрубок от карбюратора Перед началом разборки помойте карбюратор снаружи. Открутите два болта на крышке поплавковой камеры и снимите ее.

Ось, на которой качается поплавок, вставлена без натяга, извлеките ось и положите поплавок на белый лист бумаги. Тороидальная форма поплавка позволяет при его минимальных размерах поддерживать постоянный уровень топлива при различных наклонах мопеда.

Запорная игла, как и во многих (на некоторых современных карбюраторах конусная часть запорной иглы имеет резиновое напыление) карбюраторах, имеет точнейшую шлифовку и доводку конусной части, шток на пружине с тыльной части.

Незначительная часть смолистых отложений или механические частицы, попавшие между седлом и конусной частью запорной иглы, могут вызвать переполнение поплавковой камеры (западание иглы). Топливо попадет во впускной коллектор, а оттуда в камеру сгорания. Это может вызвать множество неприятностей, вплоть до гидроудара (когда в камере сгорания только бензин). Для предупреждения подобных неприятностей в поплавковой камере выполнена переливная трубка. Когда уровень топлива достигает ее уровня, она переливает излишки в сливной штуцер.

Отверните жиклеры главной дозирующей системы, продуйте их и другие каналы дозирующей системы. (Категорически запрещается прочищать каналы и отверстия зубочистками, спичками, металлическими предметами).

Заверните обратно жиклеры и вставьте запорную иглу, после чего проверьте уровень поплавка

Линия сплава на поплавке должна быть параллельна плоскости разъема поплавковой камеры, если это не так подогните язычок на поплавке (поплавок не должен утопить пружинный шток запорной иглы).

Переверните карбюратор, линия сплава должна быть ~ 30-45 градусов относительно разъема поплавковой камеры.

В верхней части карбюратора находится дроссельная заслонка, возвратная пружина, шток золотника.

На золотнике имеются канавки для регулировки качества смеси (чем ниже стопорное кольцо, тем беднее рабочая смесь).

Смесь называют нормальной, если бензин и воздух связаны в ней весовым соотношением 1:15. Мощность двигателя при работе на такой смеси на 4-5% ниже максимальной, а расход топлива примерно настолько же выше минимально возможного. Наибольшую мощность двигатель развивает, когда работает на обогащенной смеси, в которой это соотношение колеблется от 1:12,5 до 1:13. В тех же случаях, когда нужно добиться наибольшей экономичности, количество воздуха, приходящееся на 1кг бензина, увеличивается до 16-16,5 кг (обедненная смесь). При дальнейшем увеличении содержания воздуха в смеси она все больше обедняется и вскоре становится неработоспособной. Если же напротив, содержание воздуха в смеси уменьшать, то при соотношении от 1:12,5 до 1:6,5 (богатая смесь) двигатель "плохо тянет" из-за большой потери мощности и работает крайне неэкономично.

Регулировку карбюратора производят только на горячем двигателе, по этому перед началом регулировки необходимо прогреть двигатель. Винт качества смеси полностью заворачивают, а затем выворачивают на пол оборота - оборот. Вращая регулировочный винт холостого хода, добиваются минимального устойчивого вращения коленчатого вала, а затем постепенно отворачивают винт качества смеси (обедняя смесь) до возникновения перебоев в работе двигателя. После медленно заворачивают винт холостого хода (обогащая смесь), пока двигатель не начнет работать устойчиво. Вновь заворачивают винт качества смеси, уменьшая частоту вращения, находя новое положение винта холостого хода. Как и в первом случае, эти операции повторяют до тех пор, пока не будет получена минимальная, но вполне устойчивая частота вращения коленчатого вала.

Правильность регулировки количества смеси проверяют резким открытием и закрытием дросселя. Если двигатель глохнет при резком открытии дросселя, следует завернуть винт качества на 1/4-1/2 оборота (смесь обогатится), а если останавливается при резком закрытии дросселя - настолько же вывернуть (смесь обеднится).

Правильная регулировка карбюратора - залог минимального расхода топлива при максимальной отдаче мощности от двигателя.

Газораспределительный механизм (ГРМ) служит для своевременного впуска рабочей смеси и выпуска отработанных газов. Техническое обслуживание ГРМ заключается в своевременной и правильной регулировке клапанов.

Наиболее распространенной причиной потери мощности 4-х тактной техники являются неполадки в ГРМ. Кто - то, услышав цокот в клапанах, незамедлительно следует в центр обслуживания подобной техники, а кто-то решает сам разобраться в этой неполадке. Для этого вам следует запастись надежным инструментом: ключ "17"; "9"; "10", торцевым "14"; тонкогубцами.

Можете, конечно, купить бутылку пива и пригласить дядю Васю - соседа по гаражу, у которого огромный опыт по переборке машин типа Волга или Москвич стоящих у него в гараже и по непонятной причине неработающих уже лет пять.

Внимание!!! Специалисты сервисного центра рекомендуют: если вы не рассчитываете на свои силы по ремонту или обслуживанию своей техники, не доверяйте это делать друзьям или знакомым, имеющим образное понятие о мототехнике, обратитесь за консультацией в сервисный центр в вашем городе.

Для того чтобы снять головку цилиндра отверните глушитель, затем снимите впускной патрубок карбюратора. С обратной стороны круглой заглушки находится винт, под ключ (на 10) отверните его и снимите крышку шестерни распределительного вала. Удерживая торцевым ключом (на "14") гайку маховика отверните три болта крепления шестерни распределительного вала (ключ на "9"). Ключом "17" отверните регулировочные окна клапанов.

Далее снимите шестерню с распределительного вала (нажатием на место, обозначенное белым пятном на рисунке), выверните винт, соединяющий головку и цилиндр. Отвернув четыре хромированных колпачка, снимите верхнюю крышку с головки цилиндра (осторожно, не порвите прокладку).

Теперь можно снять со шпилек и головку цилиндра (ничего сложного).

Оцените состояние компрессионной прокладки головки цилиндра, резиновых уплотнительных колец масляного канала -при необходимости замените их на новые.

Вывернув ось крепления успокоителя цепи (ключ на "10"), извлеките круглый резиновый пятачок. Выверните винт, соединяющий цилиндр с картером и снимите цилиндр со шпилек, Вы сможете оценить состояние зеркала (рабочей поверхности цилиндра) и поршня.

Снимите нагар с поршня деревянным скребком, предварительно накрыв (отмочив) его тряпкой пропитанной керосином или бензином.

Для полной разборки головки выверните два болта крепления крышки (осторожно не порвите прокладку). При помощи болта со стандартной резьбой 8/1.25 извлеките ось коромысла и снимите распределительный вал.

Заверните запальную свечу в головку, залейте небольшое количество керосина или бензина в камеру сгорания жидкость должна стоять (не протекать сквозь клапана 3-5мин).

Для рассухаривания клапанов потребуется кусочек резины (стирола или сложенный пополам отрезок камеры).

Положите резиновую подпорку под камеру сгорания, наставьте свечной (или другой подобный) ключ на чашку опоры клапана, нанесите один резкий удар по ключу (осторожно, не растеряйте сухари клапана). Снимите чашку опоры, две пружины, клапан, стальное кольцо, маслосъемные колпачки.

Если проливка клапанов керосином показала их негерметичность, а внешний осмотр не выявил дефектов седла и клапана - его рабочих кромок (сколы, глубокие раковины, прогар) то допускается притереть клапан к седлу только финишной пастой.

Порядок работы следующий:

1. Очищаем клапан и седло от нагара, частиц сажи и прочих отложений. Для этого можно воспользоваться очистителем карбюратора или растворителем.

2. Подбираем подходящий по диаметру к стержню клапана пластиковый или резиновый шланг, а так же сверло или инструментальный наконечник такого же диаметра. Наносим притирочную пасту на рабочую кромку клапана (если во время проливки клапанов керосин вытек относительно быстро, необходимо производить притирку в два этапа - сначала среднезернистой притирочной пастой, а затем мелкозернистой, а если уровень керосина за контрольное время проливки лишь немного понизился, допускается одноэтапная притирка клапанов мелкозернистой пастой).

3. Устанавливаем клапан на его место, надеваем стержень клапана на трубку. Инструментальный наконечник (или сверло) зажимаем в патрон электродрели (можно воспользоваться шуруповертом). Второй конец трубки надеваем на наконечник, зажатый в сверлильный патрон.

4.Прикладывая некоторое усилие на "втягивание", чтобы прижать кромку клапана к седлу, по нескольку секунд вращаем, клапан попеременно в разные стороны (запрещено использовать высокие обороты). Обычно для качественной притирки одного клапана достаточно 4-7 минут обработки на каждом этапе.

5. Перед сборкой узла тщательно промойте и продуйте все детали от остатков абразива притирочной пасты. Даже небольшое количество пасты, оставшееся в головке цилиндра, приведет к очень быстрому и невосстановимому износу деталей всего двигателя. После замены поршневой группы желательно промыть двигатель и заменить моторное масло.

Порядок сборки клапанов и поршневой группы обратен порядку разборки. При сборке не забывайте ставить уплотнительные кольца, направляющие втулки. Если нет возможности приобрести комплект прокладок, то используйте бензомаслостойкий герметик. Запрещено использовать герметик для цилиндра, головки цилиндра, поршневой группы.

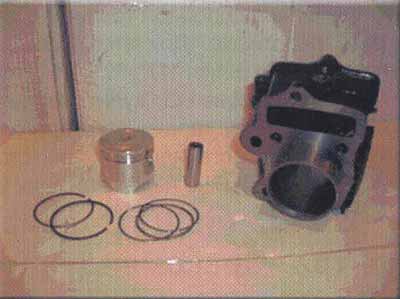

Если вы хотите значительно увеличить мощность двигателя и скорость мопеда, то мы вам советуем установить поршневую группу (цилиндр и поршень) диаметром 47. Также потребуется замена головки цилиндра (с увеличенным диаметром клапанов и камеры сгорания). Это ненамного увеличит расход топлива и почти не уменьшит ресурс двигателя.

После сборки поршневой группы необходимо проверить и установить правильность порядка тактов.

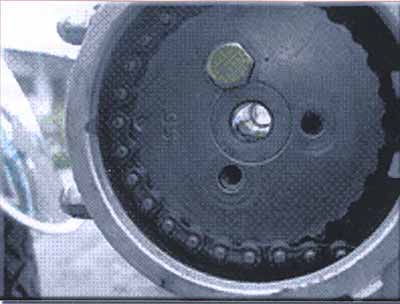

Для этого совместите метки на генераторе-маховике (в смотровом окошке появилась метка с буквой Т) и шестерни распределительного вала (точка на шестерне совпала с меткой на головке). После этого можно приступать к регулировке клапанов. В этом положении распределительного вала оба клапана находятся в "расслабленном" состоянии. Удерживая квадратную головку регулировочного винта специальным ключом на 3.5, открутите контргайку накидным ключом на 9.

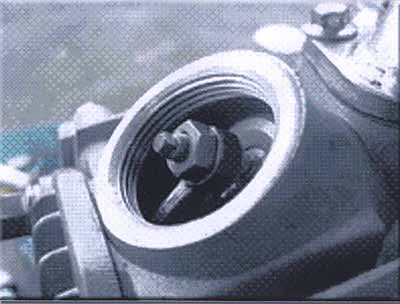

Вставьте проверочный щуп толщиной 0,05 между клапаном и толкателем. Подведите регулировочным винтом необходимый зазор. Удерживая квадратную гайку, зафиксируйте его ключом на 9.

Проверьте правильность регулировки.

Опираясь на опыт работы сервисных центров, можем сказать, что основные неисправности данных мопедов - это технические недоработки китайских инженеров. При всем этом двигатель прекрасно зарекомендовал себя, пройдя жесточайшие испытания российских потребителей, а вот электрика и ходовая часть нуждается в некоторой доработке. И все же, зачастую сгоревшие лампочки и предохранители есть результат недостаточного внимания со стороны владельца.

Принципиальная Эл. Схема.

Электрооборудование мопеда состоит из: генератора -маховика, индукционных катушек, реле напряжения, коммутатора, аккумуляторной батареи, замка зажигания, электростартера, реле стартера, реле поворота, катушки зажигания и запальной свечи.

Очень часто в сервисный центр приезжают мопеды, хозяева которых жалуются на то, что у них очень часто перегорают лампочки, постоянно выкипает и не держит ток аккумулятор.

Все дело в том, что кислотные АКБ (устанавливаемые на новом мопеде) тоже требуют обслуживания. Не реже чем раз в неделю необходимо проверять:

1. Надежность крепления клемм на батарее (при необходимости зачистить их и смазать литолом)

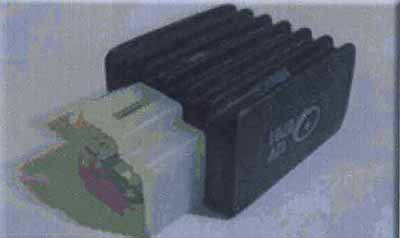

Реле-регулятор

2. Проверить уровень электролита в каждой банке. (Запрещено доливать электролит в АКБ за исключением тех случаев, когда точно известно, что понижение уровня произошло за счет его выплескивания). Чрезмерная плотность электролита заметно уменьшает срок службы АКБ, снижается сопротивление цепи, выходит из строя реле-регулятор, перегорают лампочки из-за высокого напряжения в проводке, выкипает АКБ, разрушаются свинцовые пластины батареи. Все это приводит к замене реле регулятора и АКБ.

3. Проверяйте напряжение на выходах АКБ. При необходимости зарядите его слабым током.

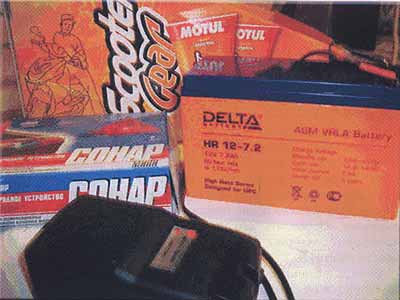

Также на нашем рынке сравнительно недавно появились гелиевые (необслуживаемые аккумуляторы типа Delta). Да, правда, они не нуждаются в доливании электролита и даже немного долговечнее кислотных аналогов. Единственное, чего они боятся - полной разрядки, и в этом нет ничего страшного, так как при правильной эксплуатации и хранении эта батарея будет служить очень долго.

В наше время жесткой конкуренции на рынке товаров предлагается широкое разнообразие различных зарядных устройств. Мы же в свою очередь рекомендуем вам зарядное устройство "СОНАР" - этот зарядник прошел испытания временем и получил одобрение покупателей.

Батарею, временно снятую с транспортного средства, необходимо полностью зарядить, и хранить в неотапливаемом, сухом помещении, обеспечивающем защиту от попадания прямых солнечных лучей. Благоприятная температура хранения от 0 до минус 10, но не ниже чем -30 градусов. При выполнении этих требований вам не придется весной покупать новый аккумулятор

Мопед не заводится

1. Закрыт топливный кран.

2. Нет бензина в баке.

3. Бензин не проходит через забившийся топливный фильтр.

4. Проверьте наличие нормальной (не беглой) искры (если искра есть и топливо поступает, возможно, забит воздушный жиклер карбюратора)

Поверните ключ зажигания в рабочее положение, если на приборной панели не загорелась цифра, соответствующая включенной передачи (скорости),, то смотрите исправность предохранителя, находящегося под закрытием АКБ. Или неисправность в аккумуляторе. Если новый предохранитель сгорел - придется искать короткое замыкание в фаре, между бензобаком и рулем, под боковыми крышками, под задним щитком. Очень часто после поездки под дождем прогорает замок зажигания. Проверить его очень просто - вскройте фару и отсоедините разъемы от жгута с замка зажигания, попробуйте завести двигатель.

Если двигатель начал работать в нормальном режиме, значит вам придется менять замок или отремонтировать старый.

Снимите замок с панели приборов, отключите провода питания, после чего аккуратно отжав защелки извлеките контактную часть.

Зажигание

Между контактами вы увидите прогоревший текстолит, который придется удалить острым предметом. Соберите замок и подсоедините провода питания. Заведите двигатель. Если он не работает, значит прогоревший токопроводный текстолит был удален не полностью. Повторите процедуру. (Как правило, подобная поломка происходит только один раз, так что не заморачивайтесь идеей покупки нового замка).

Комутатор

Ну, а в худшем случае у вас просто сгорела катушка генератора и здесь только два выхода 1. Перемотать катушку. 2. Приобрести новую. Крайне редко встречаются специализированные мастерские по перемотке подобных изделий, после которых восстановленная катушка прослужит долго (и не сломается ваш мопед где-нибудь в лесу). зажигание комутатор

Бабина

Электронное зажигание данных типов двигателей довольно сложный механизм, где индукционная катушка генератора вырабатывает ток, датчик снимает напряжение в нужный момент, а коммутатор определяет опережение искры на различных оборотах двигателя.

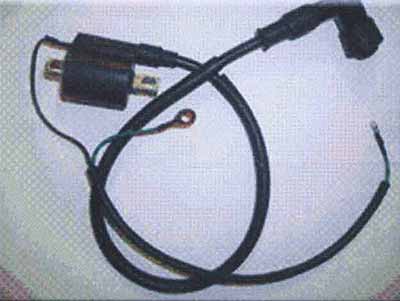

Силовая катушка зажигания или бабина, как ее называют в народе, служит для преобразования низкого тока в высокое напряжение, необходимое для возникновения достаточно мощной искры на свече зажигания.

Реле стартера

При условии, что АКБ в полном порядке, предохранитель рабочий:

1. Замкните на короткое время две гайки на 10 находящиеся на реле стартера.

Стартер дал оборот -значит, он работает. Методом исключения выясним, что причина не в нем, а либо в реле стартера, либо в пусковой кнопке на руле (на некоторых моделях).
