Лабораторная работа №1. Расчет электрической цепи постоянного тока

1. Цель и задачи.

Изучение функционирования программы Electronics Workbench для приобретения навыков по исследованию электрических схем с помощью виртуальных электроизмерительных приборов.

В данной лабораторной работе необходимо рассчитать суммарное сопро- тивление простой электрической цепи, состоящей из 8 резисторов. При расчете используются выражения для последовательного:

R общ= R+ 1 R 2, (1)

и параллельного:

1 = 1

R общ R 1

1 ,R

R 2

общ

R 1× R 2

=

R 1 R 2

(2)

соединения сопротивлений. Результат расчета проверяется в программе EWB,

подключением к исследуемой схеме мультиметра в режиме измерения сопротив- ления.

Объекты исследования, оборудование, инструмент.

Программное обеспечение: Electronics Workbench V5.12.

Подготовка к работе.

-Изучить правила пользования Electronics Workbench V5.12 (Введение).

-Включить ПК, открыть Electronics Workbench V5.12.

Варианты заданий

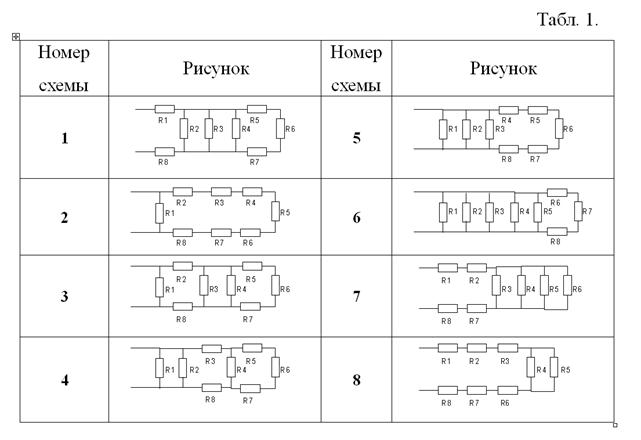

Принципиальные схемы для расчета приведены в таблице 1, варианты за- даний и номинальные значения сопротивлений в таблице 2.

Табл. 2.
