Задание №3





В соответствии с вариантом рассчитать h – параметры биполярного транзистора, включенного по схеме с общим эмиттером. Построить нагрузочную линию, переходную характеристику и режим, указанный в задании.



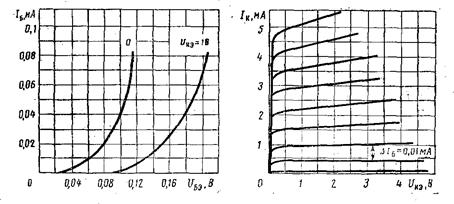

Вариант №1

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.







П-27 Еп = 2,5 В Rк = 500 Ом

∆Iб = 0,01 мА Режим «АВ»



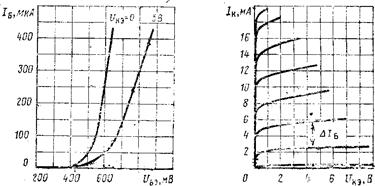

Вариант №2

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.









МП-111 Еп = 7 В Rк = 350 Ом

∆Iб = 0,05 мА Режим «АВ»

Вариант №3

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.







ГТ-122А Еп = 9 В Rк = 450 Ом

∆Iб = 0,05 мА Режим «А»

Вариант №4

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.







КТ-104А Еп = 15 В Rк = 200 Ом

∆Iб = 0,1 мА Режим «В»

Вариант №5

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.







КТ-210А Еп = 4 В Rк = 400 Ом

∆Iб = 0,05 мА Режим «В»

Вариант №6

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.





КТ-214 Еп = 15 В Rк = 1250 Ом

∆Iб = 0,1 мА Режим «АВ»

Вариант №7

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.









КТ-215А Еп = 5 В Rк = 2500 Ом

∆Iб = 0,001 мА Режим «АВ»

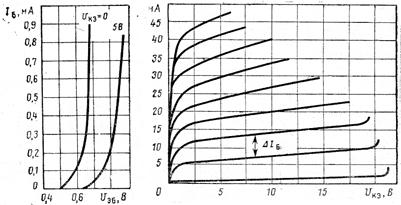

Вариант №8

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.







КТ-312А Еп = 15 В Rк = 375 Ом

∆Iб = 0,1 мА Режим «А»

Вариант №9

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.







КТ-331А Еп = 9 В Rк = 900 Ом

∆Iб = 0,2 мА Режим «В»

Вариант №10

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.







КТ-350А Еп = 10 В Rк = 33,3 Ом

∆Iб = 5 мА Режим «В»

Вариант №11

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.









КТ-343А Еп = 8 В Rк = 200 Ом

∆Iб = 0,1 мА Режим «А»

Вариант №12

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.







КТ-348А Еп = 4,5 В Rк = 3000 Ом

∆Iб = 0,002 мА Режим «А»

Вариант №13

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.



КТ-349А Еп = 15 В Rк = 375 Ом

∆Iб = 1 мА Режим «А»

Вариант №14

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.







КТ-351А Еп = 16 В Rк = 40 Ом

∆Iб = 10 мА Режим «А»

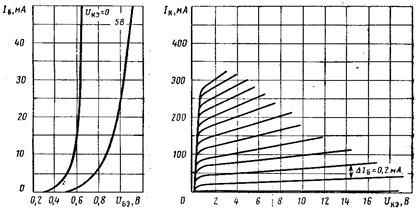

Вариант №15

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.




КТ-352А Еп = 16 В Rк = 80 Ом

∆Iб = 2 мА Режим «В»

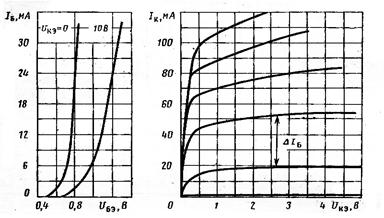

Вариант №16

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.





КТ-369А Еп = 6 В Rк = 60 Ом

∆Iб = 3 мА Режим «В»

Вариант №17

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.

3.







КТ-373А Еп = 10 В Rк = 1538 Ом

∆Iб = 0,025 мА Режим «В»

Вариант №18

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.









КТ-379А Еп = 8 В Rк = 1600 Ом

∆Iб = 0,01 мА Режим «АВ»

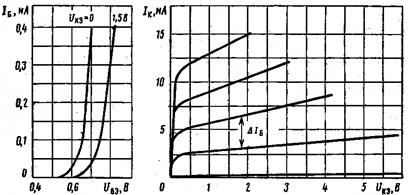

Вариант №19

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.









КТ-380А Еп = 5 В Rк = 312,5 Ом

∆Iб = 0,05 мА Режим «С»





Вариант №20

1. Рассчитать все h-параметры.

2. Построить переходную характеристику и режим работы.







КТ-3102А Еп = 30 В Rк = 750 Ом

∆Iб = 0,2 мА Режим «А»
