Электронно-лучевой осциллограф





ЭЛЕКТРОТЕХНИКА И ЭЛЕКТРОНИКА





Направления подготовки: 140600-161700, 240700, 261700, 270800, 280700



Форма обучения: очная, заочная



Тула 2012


ЛАБОРАТОРНАЯ РАБОТА № 9

ИЗУЧЕНИЕ ЭЛЕКТРОННЫХ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Цель работы:

1. Получить практические навыки использования электронных приборов: генератора, осциллографа, вольтметра.

2. Освоить способы определения параметров синусоидального напряжения с помощью электронного осциллографа.

ОСНОВНЫЕ ТЕОРЕТИЧЕСКИЕ ПОЛОЖЕНИЯ

Электронно-лучевой осциллограф

Электронно-лучевой осциллограф (ЭЛО) является универсальным измерительным прибором. С его помощью можно визуально наблюдать и регистрировать изменяющиеся во времени сигналы. Он используется для измерения амплитуды, периода и частоты напряжения, угла сдвига фаз между напряжениями и других физических величин, преобразованных в электрические сигналы.

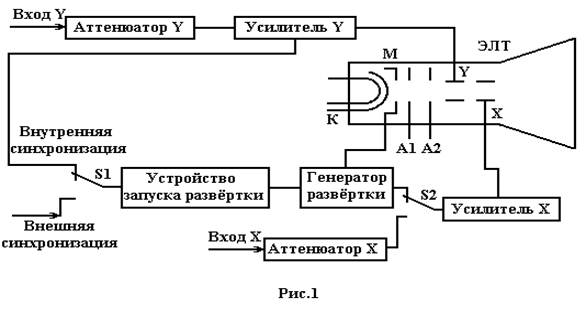

Упрощённая структурная схема универсального осциллографа представлена на рис.1. Он состоит из электронно-лучевой трубки (ЭЛТ) и двух каналов управления лучом: канала Y и канала X. В канал Y входят аттенюатор Y и усилитель Y. В канал X входят: устройство запуска развёртки, генератор развёртки, аттенюатор X и усилитель X.

Основным узлом осциллографа является электронно-лучевая трубка, представляющая собой стеклянную колбу с высоким вакуумом, внутри которой жёстко закреплены электронная пушка и две пары взаимно перпендикулярных отклоняющих пластин: пластины Y и X.

Электронная пушка служит для создания узкого пучка электронов – электронного луча. В её состав входят: подогреваемый катод К, управляющий электрод (модулятор) М и два анода А1 и А2. Первый анод служит для фокусировки луча, второй – для ускорения электронов луча. Электронный луч образует на экране ЭЛТ светящуюся точку.

Пластины Y служат для отклонения луча по вертикали, на них подаётся исследуемое напряжение U(t) по каналу Y. Пластины X служат для отклонения луча по горизонтали, на них подаётся напряжение развёртки UX(t).

При работе осциллографа с внутренней развёрткой на пластины X от генератора развёртки подаётся пилообразное напряжение, возрастающее по линейному закону. Под воздействием его электронный луч отклоняется и светящаяся точка перемещается по экрану в горизонтальном направлении с постоянной скоростью.

При работе осциллографа с внешней развёрткой напряжение развёртки подаётся через вход X от внешнего источника.

Аттенюаторы служат для ослабления больших сигналов, а усилители для усиления малых сигналов.
