Краткие сведения из теории. Мостовой выпрямитель





Лабораторная работа № 11

Мостовой выпрямитель

Цель работы

1. Анализ процессов в схеме выпрямительного диодного моста.

2. Исследование осциллограмм входного и выходного напряжения для выпрямительного моста.

3. Сравнение осциллограмм выходного напряжения выпрямительного моста и двухполупериодного выпрямителя с выводом средней точки трансформатора.

4. Измерение среднего значения выходного напряжения (постоянная составляющая) в схеме выпрямительного моста.

5. Сравнение максимального напряжения на диодах в мостовом и двухполупериодном вы­прямителях.

6. Сравнение частот выходного напряжения в мостовом и двухполупериодном выпрямите­лях.

7. Вычисление максимального обратного напряжения Umax на диоде выпрямительного моста.

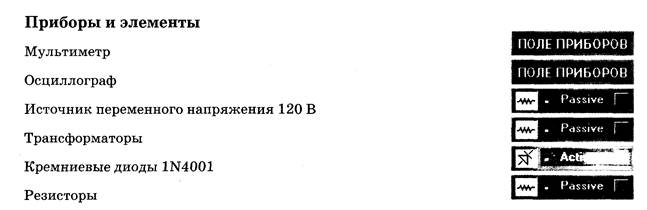

Краткие сведения из теории

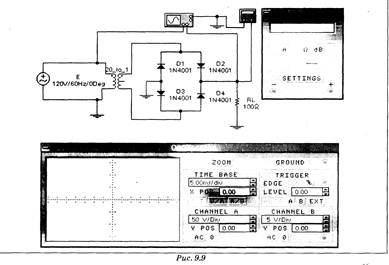

Коэффициент трансформации определяется отношением числа витков первичной обмотки к числу витков вторичной обмотки трансформатора в схеме рис. 9.9 составляет 20:1.

Среднее значение выходного напряжения U<j (постоянная составляющая) мостового выпрямителя (рис. 9.9) вычисляется по формуле: где максимум вторичного напряжения на полной обмотке трансформатора U2m вычисляет­ся по формуле:

Uim - максимальное значение напряжения на первичной обмотке трансформатора.

Максимальное обратное напряжение Umax на каждом диоде для схемы с выпрямитель­ным мостом равно напряжению на вторичной обмотке U2m.

Частота выходного напряжения f для схемы с двухполупериодным мостовым выпря­мителем вычисляется по формуле:

где Т - период напряжения на выходе выпрямителя.
