Схема базирования призматических деталей

⇐ ПредыдущаяСтр 14 из 45Следующая ⇒




Всякое твердое тело, рассматриваемое в системе трех взаимно перпендикулярных осей, может иметь шесть степеней свободы: три перемещения вдоль осей ОХ, ОУ, ОZ (рис. 2.1, а) и повороты относительно тех же осей. Если задать шесть точек контакта, то можно точно определить положение детали в пространстве.

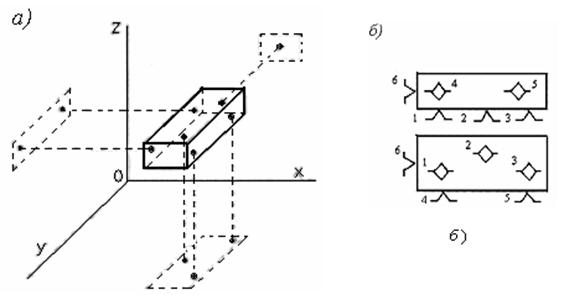

Рис. 2.1. Схема базирования призматической детали «в угол»: а – пространственная; б – представленная с помощью условных обозначений


Три точки контакта, определяющие положение детали относительно плоскости ХОУ, лишают ее трех степеней свободы – возможности пере­мещаться в направлении оси OZ и вращаться вокруг осей ОУ и ОХ. Две точки контакта, определяющие положение детали относительно пло­скости ZOУ, лишают ее двух степеней свободы – возможности пере­мещаться в направлении оси ОХ и вращаться вокруг оси OZ. Шестая точка, определяющая положение детали относительно плоскости ХOZ, лишает ее последней степени свободы– возможности перемещаться в направлении оси ОУ. В случае базирования призматической детали комплект баз состоит из устано­вочной (точки 1, 2, 3); направляющей (4, 5) и опорной (6) баз (рис. 2.1, б).



Установочная база – это база, лишающая заготовку или изделие трех степеней свободы – перемещения вдоль одной координатной оси и поворотов вокруг двух других осей, за которую принимают поверхность, имеющую наибольшие габариты в двух направлениях.

Направляющая база – это база, лишающая заготовку или изделие двух степеней свободы – перемещения вдоль одной координатной оси и поворота вокруг другой оси, за которую принимают поверхность, имеющую наибольшую протяжённость в одном направлении.

Опорная база – это база, лишающая заготовку или изделие одной степени свободы – перемещения вдоль одной координатной оси или поворота вокруг оси, за которую принимают поверхность, имеющую наименьшие габариты.
