| 1. Для оценки состояния ремня поддеваем отверткой заглушку передней крышки ремня привода ГРМ...
|
| ...и снимаем ее.
| 2. Снимаем ремень генератора.
| 3. Головкой "на 10" отворачиваем шесть болтов крепления передней крышки...
|
| ... и снимаем ее (B).
| 4. Снимаем правое колесо и пластиковый щиток моторного отсека.
| 5. Головкой "на 17" проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора...
|
| ...до совмещения меток на зубчатых шкивах распределительных валов с метками на задней крышке ремня ГРМ. При этом риска на маховике двигателя должна встать напротив прорези крышки картера сцепления (см.Замена ремня привода ГРМ на двигателях ВАЗ-2110, -2111).
| 6. Вставив через отверстие в картере сцепления между зубьями маховика отвертку с целью его фиксации, отворачиваем болт крепления шкива привода генератора.
| 7. Снимаем шкив привода генератора.
|
| 8. Ключом "на 17" ослабляем гайку натяжного ролика ремня.
|
| 9. Поворачивая ролик, ослабляем натяжение ремня и снимаем заднюю его ветвь с зубчатого шкива выпускного распределительного вала, натяжного ролика и шкива насоса охлаждающей жидкости.
|
| 10. Снимаем ремень с зубчатых шкивов коленчатого и выпускного распределительного валов и опорного ролика.
| 11. Устанавливаем ремень в обратной последовательности.
12. Убеждаемся в совмещении установочных меток коленчатого и распределительных валов.
13. Надеваем зубчатый ремень на шкив коленчатого вала.
14. Поворачивая натяжной ролик, натягиваем ремень и закрепляем ролик.
15. Провернув коленчатый вал в направлении вращения на два оборота, проверяем совмещение установочных меток.
16. Натяжение зубчатого ремня проверяем в средней части ветви между шкивами распределительных валов.
17. Прогиб ремня должен составлять 5,4±0,2 мм под нагрузкой 100 Н (10 кгс).  схема привода распределения валов:

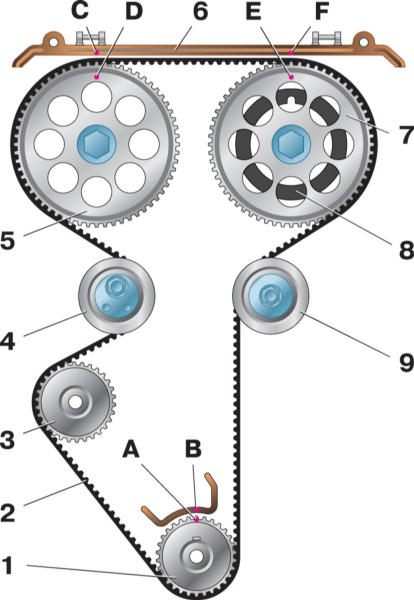

| 1 – зубчатый шкив коленчатого вала 2 – зубчатый ремень 3 – шкив насоса охлаждающей жидкости 4 – натяжной ролик 5 – шкив выпускного распределительного вала 6 – задняя защитная крышка зубчатого ремня 7 – шкив впускного распределительного вала 8 – кольцо для датчика фаз 9 – опорный ролик
| А – метка ВМТ на зубчатом шкиве коленчатого вала В – установочная метка на крышке масляного насоса C и F – установочные метки на задней защитной крышке зубчатого ремня D – установочная метка на шкиве выпускного распределительного вала Е – установочная метка на шкиве впускного распределительного вала
