ИСН серий К142, КР142

Конструктивно ИСН серии К142 оформлены в прямоугольных металлокерамических корпусах 4116.4-2 с четырьмя пластинчатыми выводами, 4116.8‑2 с восемью пластинчатыми выводами, серии КР142 в прямоугольном полимерном корпусе КТ-28-2 с тремя пластинчатыми выводами. Микросхемы обеих серий имеют фланец для отвода тепла и крепления.

Приборы рассчитаны на длительную эксплуатацию в жестких условиях: при температуре окружающей среды от - 60 до +125⁰С, пониженном до 5 мм рт. ст. атмосферном давлении, воздействии инея и соляного тумана, механических перегрузок. Минимальная наработка – 50000 ч, сохраняемость – 25 лет.

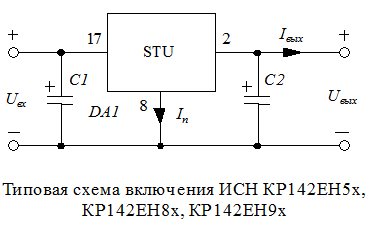

Конденсаторы С1, С2 в типовой схеме включения ИСН КР142ЕН5х, КР142ЕН8х, КР142ЕН9х должны иметь емкость не менее 10 мкФ (для алюминиевых конденсаторов), длина соединительных проводников от них до ИСН  не более 70 мм.

Основные параметры:

U_вх – интервал допустимых значений входного напряжения;

U_вых – выходное напряжение;

I_вых – максимальный ток нагрузки;

I_пот –ток потерь (максимальный ток, потребляемый ИСН в режиме холостого хода);

K_нU – коэффициент нестабильности по напряжению. Он определяется в процентах на вольт, как отношение относительного изменения выходного напряжения D U_вых к изменению входного напряжения D U_вх:

[% / В];
