Устройство и назначение газораспределительного механизма двигателя ЗМЗ – 53

Газораспределительный механизм предназначен для своевременного впуска в цилиндры горючей смеси (карбюраторных двигателей) или очищенного воздуха (дизели) и выпуска отработавших газов. Для этого клапана в определенные моменты открывают и закрывают впускные и выпускные каналы головки цилиндров, которые сообщают цилиндры двигателя с впускным и выпускным трубопроводами. В двигателе ЗМЗ – 53 применяется газораспределительный механизм с верхним расположением клапанов и нижним расположением распределительного вала.

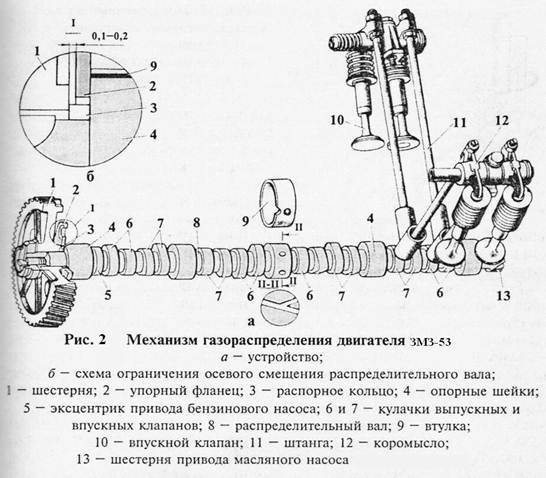

Механизм газораспределения состоит из впускных и выпускных клапанов с пружинами, передаточных деталей от распределительного вала к клапанам, распределительного вала и шестерни. Коленчатый вал с помощью распределительных шестерен 15 и 16 вращает распределительный вал 14, установленный в развале блока и являющийся общим для левого и правого рядов цилиндров. Каждый кулачок распределительного вала, набегая на толкатель 13, поднимает его вместе со штангой 12. Она поднимает один конец коромысла 7, а другой движется вниз и давит на клапан 3, опуская его и сжимая пружины 6 клапана. Когда кулачок распределительного вала сходит с толкателя, штанга и толкатель опускаются, а клапан под действием пружин, садясь в седло, плотно закрывает отверстие клапана.

Мощность двигателя во многом зависит от степени наполнения цилиндров свежей порцией горючей смеси и их очистки от отработавших газов. Для того чтобы в цилиндры двигателя поступило больше горючей смеси, впускные клапаны должны открываться еще до прихода поршня в верхнюю мертвую точку (с опережением). Так как при большой частоте вращения коленчатого вала такт впуска часто повторяется, то во впускном трубопроводе создается разрежение. Воздух поступает в цилиндры двигателя, несмотря на то, что поршень идет некоторое время вверх. Воздух по инерции поступает в цилиндры через открытый клапан и после того, как поршень пройдет нижнюю мертвую точку. Впускной клапан закрывается с некоторым опозданием.

Фазами газораспределения называют периоды от момента открытия клапанов до момента их закрытия, выраженные в градусах поворота коленчатого вала. Они изображены в виде круговой диаграммы. Продление впуска воздуха от 180^о до 268^о у двигателя ЗМЗ – 53 было достигнуто путем опережения открытия и запаздывания закрытия впускного клапана.

Выпуск отработавших газов из цилиндра (открытие выпускного клапана) начинается за 50^о по углу поворота коленчатого вала до прихода поршня в нижнюю мертвую точку, а закрывается клапан уже после прохода поршнем верхней мертвой точки. Таким образом, выпускной клапан открыт на 252^о по углу поворота коленчатого вала.

В конце такта впуска и начале выпуска отработавших газов оба клапана на 46 ^о по углу поворота коленчатого вала открыты одновременно. Такое перекрытие клапанов позволяет продуть цилиндры свежим воздухом, что способствует их лучшей очистке от отработавших газов.

Моменты закрытия и открытия клапанов зависят от профиля кулачков распределительного вала, а также от величины зазора между клапанами и коромыслами.
