В однородных немерзлых грунтах

1. Для определения крутизны откоса принимаем буквенные обозначения величин:

высота откоса, м;

крутизна (угол) откоса, град;

предельные значения удельного сцепления, кПа, и угла внутреннего трения, град, определяемые по формулам:

где

- расчетные значения соответственно удельного сцепления, кПа, и угла внутреннего трения, град, определенные согласно требованиям СНиП 2.02.01-83;

- коэффициент устойчивости, определяемый по формуле

здесь

- соответственно коэффициенты надежности по назначению и условий работы, принимаемые в соответствии со СНиП 2.02.01-83; для земляных сооружений высотой (глубиной) до 10 м со сроком службы до 5 лет допускается принимать значение коэффициента надежности по назначению тау(n) = 1,05;

- расчетное значение удельного веса грунта, кН/куб.м, определяемого в соответствии с требованиями СНиП 2.02.01-83. Удельный вес, кН/куб.м, вычисляется путем умножения плотности, т/куб.м, на величину ускорения силы тяжести, 9,8 м/кв.с.

2. Находим число единиц загружения K в заданной нагрузке q, кПа, на поверхности грунтового массива по формуле

При отсутствии нагрузки на поверхности или ее расположении от бровки выемки на расстояниях, больше установленных в п.5, принимается K = 0.

3. Определяем параметр устойчивости по формуле

4. Требуемый угол откоса

находим по значениям

K и E следующим образом:

при E <= 0,25 по графикам на черт.1-5 с интерполяцией для промежуточных значений

при E > 0,25 по формуле

где

- предельное значение тета (обозначено на верхнем обрезе координатной сетки на черт.1-5);

- значение

соответствующее E = 0,25.

5. Для временных откосов (со сроком службы до одного года) минимальное приближение к бровке

м, нагрузки, которую допускается не учитывать (K = 0) при нахождении значения

допускается определять в зависимости от ширины призмы обрушения откоса b, м;

а) при нагрузке от сыпучего материала с удельным весом тау(m) <= 18 кН/куб.м (например, от отвала грунта), отсыпанного под углом естественного откоса, но не более 45 град. от горизонтали

б) при равномерно распределенной нагрузке

Ширину призмы обрушения откоса b, м, определяем по формулам:

Параметр b(0) находим по черт.6 в зависимости от параметра h(k), определяемого по формуле

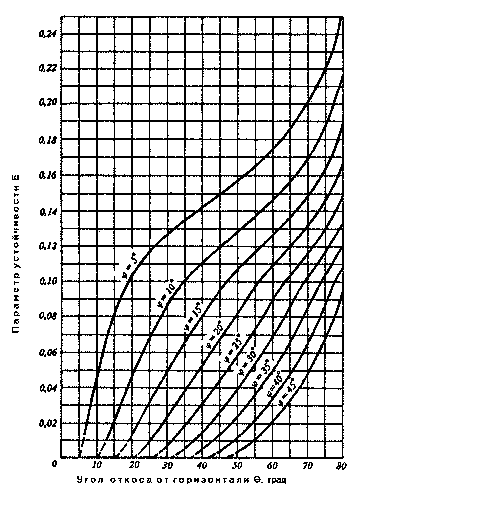

Черт. 1. Графики для определения крутизны откоса при К = 0

Черт.2. Графики для определения крутизны откоса при K = 1

Черт.3. Графики для определения крутизны откоса при 1 < K <= 2

Черт.4. Графики для определения Черт.5. Графики для определения

крутизны откоса при 2 < K <= 3 крутизны откоса при 3 < K <= 5

Черт.6. Графики для определения параметра b(0)
