Резервуарные установки

9.4. В составе резервуарной установки следует предусматривать: резервуары, трубопроводы жидкой и паровой фаз, запорную арматуру, регуляторы давления газа, предохранительные клапаны (запорные и сбросные), манометр (показывающий), штуцер с краном после регулятора давления для присоединения контрольного манометра, устройство для контроля уровня СУГ в резервуарах. В зависимости от состава СУГ и климатических условий в состав резервуарной установки могут входить также испарители или испарительные установки.

При наличии в регуляторе давления встроенного ПСК установка дополнительного сбросного клапана после регулятора не требуется.

Устройство для контроля уровня жидкости допускается предусматривать общее на группу резервуаров.

При двухступенчатом регулировании давления газа ПЗК следует устанавливать перед регулятором давления I ступени с подключением импульсной трубки за регулятором давления II ступени.

9.5. Число резервуаров в установке необходимо определять расчетом и принимать не менее двух.

Для потребителей с расчетным часовым расходом газа до 4,5 м³/ч допускается установка одного резервуара, при этом следует предусматривать две параллельные линии регулирования давления газа. Резервуары могут устанавливаться как подземно, так и надземно.

Допускается предусматривать съемные резервуары, наполняемые газом на ГНС или ГНП.

9.6. КИП, регулирующая, предохранительная и запорная арматура резервуарных установок должны соответствовать требованиям разд. 11.

9.7. Арматуру и приборы резервуарных установок следует защищать кожухами от атмосферных осадков и повреждений.

9.8. Резервуарные установки должны иметь ограждение высотой не менее 1,6 м из негорючих материалов. Расстояние от резервуаров до ограждения следует предусматривать не менее 1 м.

Допускается предусматривать теневой навес для надземных резервуаров.

9.9. Производительность резервуаров при естественном испарении следует определять:

при подземном расположении - по номограмме;

при надземном расположении - расчетом исходя из условий теплообмена с окружающей средой.

Для учета теплового воздействия рядом расположенных подземных резервуаров полученную по номограмме производительность следует умножить на коэффициент теплового взаимодействия т в зависимости от числа резервуаров в установке:

9.10. Расчетный часовой расход сжиженных газов, Q_d^h, кг/ч, при газоснабжении жилых зданий следует определять по формуле

, (9)

где п - число жителей, пользующихся газом, чел. При отсутствии данных п принимается по числу газифицируемых квартир и коэффициенту семейности для газифицируемого района;

К_d^v - коэффициент суточной неравномерности потребления газа в течение года (при наличии в квартирах газовых плит K^v_d = 1,4; при наличии плит и проточных водонагревателей K^v_d = 2,0);

Q_y - годовой расход газа на одного человека в тепловых единицах, кДж/год (ккал/год).

К_h^v - показатель часового максимума суточного расхода - 0,12;

Q^e_l - теплота сгорания газа, кДж/кг (ккал/кг).

9.11. Максимальную общую вместимость резервуаров в установке в зависимости от категории потребителей следует принимать по табл. 22, максимальную вместимость одного резервуара - по табл. 23.

9.12. Расстояния от резервуарных установок, считая от крайнего резервуара, до зданий и сооружений различного назначения следует принимать не менее указанных в табл. 24; до подземных сооружений - не менее указанных в табл. 27 как для групповых баллонных установок; до линий электропередачи - по ПУЭ.

Расстояние от резервуарных установок, предназначенных для газоснабжения жилых и общественных зданий, до трансформаторных подстанций и распределительных устройств следует принимать по поз. 1 и 2 табл. 24, но не менее 15 м от подземных резервуаров и 20 м от надземных резервуаров.

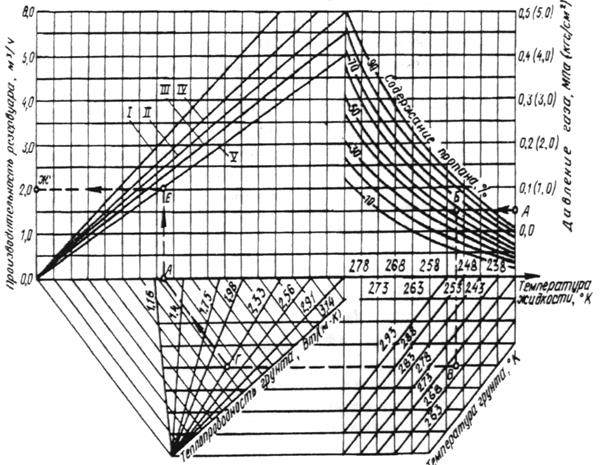

Номограмма для определения производительности резервуара сжиженного газа вместимостью 2,5 и 5 м³ (подземного)

I - резервуар 5 м³, заполнение 85 %; II - резервуар 5 м³, заполнение 50 %; III - резервуар 5 м³, заполнение 35 % и резервуар 2,5 м³, заполнение 50 %; IV - резервуар 2,5 м³, заполнение 85 %; V - резервуар 2,5 м³, заполнение 35 %

Пример.

Дано: давление газа - 0,04 МПа (0,4 кгс/см²); содержание пропана С₃Н₈ - 60 %; температура грунта - 270 К; теплопроводность грунта - 2,33 Вт/ (мк); заполнение 35 %.

Находим: производительность резервуара - 2 м³/ч по линии А-С-В-Г-Д-Е-Ж.

9.13. Для резервуарных установок следует применять стальные сварные резервуары цилиндрической формы, располагаемые горизонтально. Установку подземных резервуаров следует выполнять в соответствии с требованиями разд. 8.

Резервуары, предназначенные для подземной установки, надземно устанавливать не разрешается.

9.14. Защиту подземных резервуаров от коррозии следует предусматривать в соответствии с требованиями ГОСТ 9.602-89 и указаниями разд. 4. Надземные резервуары необходимо окрашивать в светлый цвет.

Таблица 22

Таблица 23

9.15. Подземные резервуары следует устанавливать на глубине не менее 0,6 м от поверхности земли до верхней образующей резервуара в районах с сезонным промерзанием грунта и 0,2 м в районах без промерзания грунта.

При установке резервуаров в водонасыщенных грунтах следует предусматривать мероприятия по предотвращению всплытия резервуаров при уровне грунтовых вод:

для резервуаров вместимостью не более 5 м³ - выше диаметральной горизонтальной плоскости резервуара;

для резервуаров вместимостью более 5 м³ - выше нижней образующей резервуара.

Расстояние в свету между подземными резервуарами должно быть не менее 1 м, а между надземными резервуарами - равны диаметру большего смежного резервуара, но не менее 1 м.

Таблица 24

Примечания: 1. Если в жилом доме размещены учреждения (предприятия) общественного назначения, расстояния следует принимать как до жилого дома.

2. Расстояния между смежными резервуарными установками следует принимать по поз. 3.

9.16. Над подземным газопроводом жидкой фазы, объединяющим подземные резервуары, следует предусматривать контрольную трубку, выведенную над поверхностью земли на высоту не менее 1 м. При этом должна исключаться возможность попадания в трубку атмосферных осадков.

9.17. На газопроводе паровой фазы, объединяющем резервуары, следует предусматривать установку отключающего устройства между группами резервуаров на высоте не менее 0,5 м от земли.

9.18. Установку предохранительных клапанов следует предусматривать на каждом резервуаре, а при объединении резервуаров в группы (по жидкой и паровой фазам) - на одном из резервуаров каждой группы.

9.19. Пропускную способность ПСК следует определять расчетом в соответствии с «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением», утвержденными Госгортехнадзором СССР. Количество газа, подлежащего отводу через предохранительный клапан, должно определяться из условий теплообмена между резервуаром и окружающей средой согласно указаниям ОСТ 26-02-1519-76.
