Графики полученных зависимостей. ИССЛЕДОВАНИЕ трехфазного асинхронного двигателя с короткозамкнутым ротором, тормозящий момент на валу которого создаЕт генератор постоянного тока

ИССЛЕДОВАНИЕ трехфазного асинхронного двигателя с короткозамкнутым ротором, тормозящий момент на валу которого создаЕт генератор постоянного тока

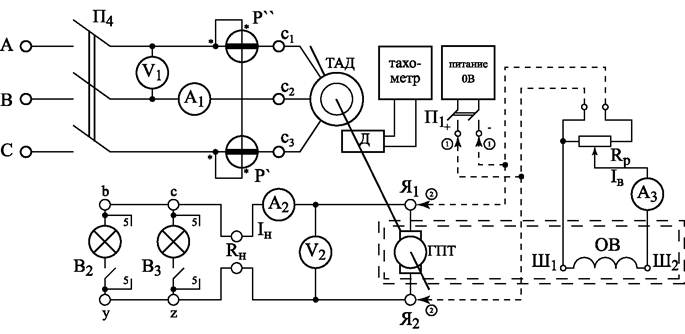

Электрическая схема опыта

Паспортные данные машин:

Таблица 7.1.

Двигатель Генератор
P н, Вт   P н, Вт
U н, В   U н, В
I н, А 1,26 I н, А 1,8
n 1, мин–1 3 000 I вн, А 0,15
n 2, мин–1 2 760
η 68%
cos φ 0,77




Результаты измерений и вычислений

Характеристика холостого хода ГПТ при независимом возбуждении ОВ

Таблица 7.2.

Увеличение I в Уменьшение I в
I в, А           0,25
E, В

Внешняя характеристика ГПТ при независимом и параллельном возбуждении

Таблица 7.3.

Независимое возбуждение Параллельное возбуждение
I, А
U, В

Рабочие характеристики асинхронного двигателя

Таблица 7.3.

Измерено Вычислено
I 1, А I я, А Р `, Вт Р ``,Вт n,мин-1 P1, Вт cos φ 1 М, Нм P2, Вт η, % S






Расчетные формулы:

, , , ,
,


Графики полученных зависимостей

Характеристика холостого хода генератора Внешняя характеристика генератора

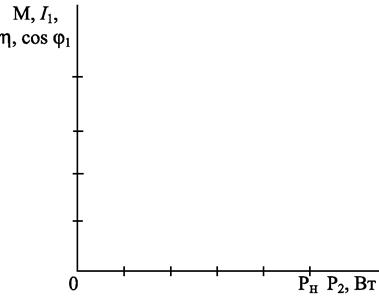

Механическая характеристика двигателя Рабочие характеристики двигателя

Выводы по работе: _______________________________________________________

________________________________________________________________________

________________________________________________________________________
