Модернизация впускного тракта системы питания

Впускной тракт служит для подвода свежего заряда (горючей смеси или воздуха) к цилиндрам двигателя. Впускной тракт включает в себя заборник атмосферного воздуха, впускные трубопроводы, воздушный фильтр, устанавливаемый в разрыв впускных трубопроводов, впускной коллектор, впускные патрубки и впускные каналы головки цилиндров. В карбюраторных двигателях перед впускным коллектором располагается карбюратор, поэтому часть впускного тракта от карбюратора до впускных клапанов оказывает существенное влияние на процесс смесеобразования и распределения горючей смеси по цилиндрам двигателя.

Параметры впускного тракта оказывает очень сильное влияние на характер изменения мощности и крутящего момента. За счет правильного определения размеров трубопроводов и настройки впускного тракта можно добиться значительно большего наполнения цилиндров, чем, к примеру, путем совершенствования формы изгибов трубопроводов выпускной системы.

Основные требования, предъявляемые к впускному тракту, заключаются в обеспечении минимального сопротивления на впуске и равномерном распределении горючей смеси по цилиндрам двигателя.

Обеспечение минимального сопротивления на впуске достигается путем устранения шероховатости внутренних стенок трубопроводов, а также резких изменений направления потока и устранения внезапный сужений и расширений тракта. Поскольку гидравлические потери в проходном сечении выпускных клапанов оказывают на наполнение цилиндров значительно меньшее влияние, чем потери в проходном сечении впускных, то для увеличения коэффициента наполнения диаметр впускного клапана увеличивают за счет уменьшения диаметра выпускного. В наиболее форсированных двигателях на один цилиндр делают 2, а иногда даже 3 впускных клапана.

Выбор количества впускных клапанов в головке цилиндров делается с учетом многих факторов. Для лучшей закрутки воздушного заряда на впуске автомобильных дизельных двигателей с диаметром цилиндра менее 150 мм применяют головки цилиндров со спиральными впускными каналами и одним впускным клапаном на цилиндр. В этом случае интенсивность вращения заряда в цилиндре оказывается в 1,5 и более раз выше, чем при наличии двух впускных клапанов. Некоторым уменьшением значения при наличии одного впускного клапана на цилиндр при этом пренебрегают, так как воздуха для полного сгорания поданного в цилиндр топлива оказывается вполне достаточно. Форма спирали впускного канала подбирается такой, чтобы закрутка заряда обеспечивала наиболее эффективное смесеобразование. Попутно заметим, что в процессе пуска дизельного двигателя при низких температурах окружающей среды закрутка заряда приводит к увеличению периода задержки самовоспламенения топлива, что ухудшает пусковые качества двигателя [1]. Добиться улучшения пусковых качеств двигателя можно путем установки шибера между впускными патрубками и впускными каналами. На период пуска шибер ставится водителем в положение, при котором площадь сечения впускных каналов в головке цилиндров перекрывается примерно на 80%. Этого оказывается достаточно для того, чтобы уменьшить вращение заряда в цилиндре и обеспечить надежный пуск дизельного двигателя (без применения прочих средств облегчения пуска) при температуре окружающей среды до - 21 °С.

В бензиновых двигателях, наоборот, предпочтение отдается более эффективному наполнению цилиндров, так как количество поступившей в цилиндры горючей смеси непосредственно сказывается на мощности. Более высокие значения достигаются при наличии двух впускных клапанов на цилиндр.

Уменьшение сопротивления на впуске за счет уменьшения скорости потока путем увеличения сечений трубопроводов не всегда возможно по нескольким причинам. Во-первых, при увеличении сечений трубопроводов возрастают габариты и масса двигателя, во-вторых, снижение скорости потока уменьшает турбулизацию свежего заряда при поступлении его в цилиндры, в результате чего происходит ухудшение качества смесеобразования как в бензиновых, так и в дизельных двигателях.

Для равномерного распределения свежего заряда по цилиндрам впускному тракту придают симметричную форму. Наиболее важно это для двигателей с внешним смесеобразованием, у которых процесс смесеобразования начинается в карбюраторе. При таком смесеобразовании важно обеспечить не только равномерное наполнение цилиндров, но и одинаковый качественный состав поступающей в цилиндры смеси. По этой причине в карбюраторных двигателях впускная система должна иметь не только пространственную симметрию, но и симметрию по времени. Последнее означает, что проходящая через дроссельную заслонку порция смеси должна подходить к впускным каналам всех цилиндров за одинаковое время. Возможные схемы расположения впускных трубопроводов показаны на рис. 3.1.

На рис.3.1 а, показана наиболее распространенная схема, при использовании которой в цилиндры 2 и 3 поступает более обогащенная смесь, что особенно характерно при работе двигателя на частичных нагрузках. Это обусловлено тем, что при недостаточно высокой скорости воздушного потока на внутренних стенках впускного коллектора за карбюратором образуется пленка топлива. Эта пленка, особенно при низкой температуре окружающей среды, не всегда успевает испариться и достигает впускных каналов в головке цилиндров, - в первую очередь тех, расстояние до которых короче.

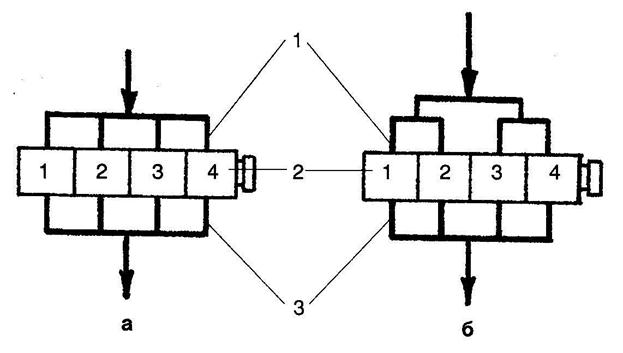

Рис. 3.1. Схема впускного коллектора: а - с пространственной симметрией; б - с пространственно-временной симметрией: 1 - впускной коллектор; 2 - блок цилиндров двигателя; 3 - выпускной коллектор

Однако и в случае впускного коллектора с пространственно-временной симметрией (рис. 3.1, б) поступающая в цилиндры двигателя горючая смесь при работе на частичных нагрузках также может существенно отличаться по составу. Причина этого явления в том, что при частичном открытии дроссельной заслонки происходит отклонение потока горючей смеси от прямолинейного движения. В результате такого отклонения наиболее обогащенная смесь поступает в те цилиндры, в сторону которых поток отклоняется.

Уменьшить влияние положения дроссельной заслонки на распределение смеси по цилиндрам позволяют предварительный подогрев смеси от стенок впускного тракта и изменение направления потока топливо-воздушной смеси.

Подогрев стенок ускоряет процесс испарения бензина и способствует образованию смеси более равномерного состава. Обычно подогрев стенок впускного тракта осуществляется или жидкостью системы охлаждения двигателя, или за счет теплоты выпускного коллектора, когда системы впуска и выпуска располагаются с одной стороны блока цилиндров.

Изменение направления воздушного потока для обеспечения более равномерного состава смеси на впуске в цилиндры использовалось, в частности, на 4-цилиндровых бензиновых двигателях М40, устанавливавшихся на автомобили BMW 316i и 318i до августа 1993 г. После воздушной заслонки воздух поступал в центральную часть впускного коллектора, расположенного над клапанными форсунками (инжекторами), откуда распределялся по цилиндрам через впускные патрубки определенной длины, изменявшими направление воздушного потока на 180°.

И все же внутреннее сопротивление и трение о стенки движущегося потока воздуха - это только один, хотя и немаловажный, аспект при рассмотрении впускного тракта. Для улучшения коэффициента наполнения намного важнее использовать возникающие во впускной системе волновые явления. Эти волновые явления возникают во впускных трубопроводах в результате цикличного поступления воздуха в цилиндры двигателя. Когда впускная система является общей для нескольких цилиндров, то волновые явления во впускном патрубке одного цилиндра сказываются на колебательных процессах в патрубках остальных цилиндров. И чем больше цилиндров объединяет одна впускная система, тем труднее выполнить ее настройку, в том числе и по причине ограниченности объема моторного отсека.

Конструкция эффективной впускной системы часто является результатом сложных расчетов волновой системы, которые непременно должны проверяться экспериментально. Крайне важной для характеристики мощности и крутящего момента оказывается длина впускного (волнового) трубопровода. Принципиальным при этом является то, что короткие впускные трубопроводы смещают максимум наполнения, характеризуемый коэффициентом наполнения , в область высоких частот вращения KB, а длинные впускные трубопроводы обеспечивают хорошее наполнение и соответственно высокий крутящий момент при низких частотах. С учетом этого двигатели гоночных автомобилей, рассчитанные на максимальную мощность, снабжаются, как правило, относительно короткими впускными трубопроводами. Двигателям грузовых автомобилей, которые должны развивать хорошую силу тяги при низкой частоте вращения KB, требуются волновые трубопроводы большей длины. При этом длинные трубопроводы улучшают наполнение цилиндров в области низкой частоты вращения, однако при увеличении частоты вращения KB кривая мощности становится более пологой (рост мощности замедляется), а крутящий момент может сильно снизиться. Таким образом, при жестких, нерегулируемых впускных трубопроводах имеет место обычная альтернатива: или хороший крутящий момент в диапазоне низких частот вращения и пониженная номинальная мощность, или высокая номинальная мощность и уменьшенная сила тяги при низких частотах вращения КВ.

В некоторых случаях впускные волновые трубопроводы, расположенные перед впускными клапанами, берут свое начало из общего впускного коллектора, где они имеют форму направляющего патрубка. Например, V-образный 8-цилиндровый двигатель фирмы Chevrolet, подвергнутый тюнингу фирмой Marcos, имеет отдельную впускную систему для каждого блока цилиндров. Волновые трубопроводы сравнительно длинные и берут начало из соответствующих общих впускных коллекторов, расположенных над блоками цилиндров. Поступление воздуха во впускные коллекторы осуществляется по трубопроводам, заборники которых расположены по обе стороны радиатора системы охлаждения. Это позволяет улучшить наполнение цилиндров двигателя за счет скоростного напора ветра, возникающего при большой скорости движения автомобиля.

Иногда волновым впускным трубопроводам придается коническая форма (на пути от коллектора к цилиндру поперечное сечение впускного трубопровода уменьшается), благодаря чему по мере приближения воздушного потока к впускным клапанам происходит его ускорение. Такая конструкция впускного тракта реализована, в частности, у 4-цилиндрового 16-клапанного двигателя фирмы Opel (Manta 400 2.4E-4V).

Исходя из сказанного выше, в двигателях гоночных автомобилей, как правило, отказываются от взаимного влияния волновых процессов, возникающих при наполнении цилиндров, и впускной патрубок каждого цилиндра настраивают индивидуально. При этом заборник впускного трубопровода, имеющего необходимую для получения желаемой характеристики мощности длину, начинается в направляющем воздушный поток коробе, расположенном снаружи автомобиля, или же в настолько большом коллекторе, расположенном в моторном отсеке, в котором цикличность работы цилиндров не может вызвать колебаний воздушного потока. Таким образом, короткая длина впускных волновых трубопроводов гоночных двигателей свидетельствует о настройке этих двигателей на максимальную мощность. Наглядными примерами использования подобных конструктивных решений в гоночных автомобилях являются двигатели Ford Cosworth V8 и оппозитный Ferrari 12, имеющие рабочий объем 3 л.

У двигателей легковых автомобилей в зависимости от того, сколько цилиндров объединяет один впускной коллектор, в результате наложения колебаний газа возникают различные перепады давления. Последние, в свою очередь, обусловливают существенно отличающиеся характеристики крутящего момента у различных конструкций двигателей. Например, 3-цилиндровые двигатели с общим впускным коллектором имеют очень ранний и высокий максимум крутящего момента, который при возрастании частоты вращения KB резко падает. Это указывает на то, что при низкой частоте вращения наполнение цилиндров очень хорошее, тогда как при высокой, наоборот, неудовлетворительное. 4-цилиндровые двигатели имеют более широкий диапазон частоты вращения KB, в котором сохраняется большое значение крутящего момента. Момент рано начинает расти, но достигает своего максимума большей частью уже после некоторого промежуточного пика при повышенной частоте вращения. 6-цилиндровые двигатели имеют слабый рост крутящего момента, выразительный максимум которого достигается лишь при высокой частоте вращения КВ. 5-цилиндровые двигатели по характеристике крутящего момента занимают промежуточное положение между 4- и 6-цилиндровыми двигателями.

Из сказанного можно сделать вывод, что идеальным для автомобильного двигателя был бы впускной трубопровод переменной длины, который позволяет развивать повышенную мощность при высокой частоте вращения KB (длина трубопровода минимальная) и максимальный крутящий момент в диапазоне низких и средних частот вращения (длина трубопровода увеличенная). Т.е. требуются впускные трубопроводы, которые имели бы оптимальную длину при любой частоте вращения KB двигателя. Тогда аналогично тромбону можно было бы вдвигать трубы одна в другую, с тем чтобы бесступенчато изменять длину волнового трубопровода от впускного клапана до впускного коллектора. В качестве примера на рис. 3.2 и рис. 3.3 показаны схемы систем впуска с регулируемой длиной волновых трубопроводов для 6-цилиндровых двигателей с различным расположением цилиндров.

В приведенных схемах один резонатор объединяет группу из трех цилиндров, вспышки в которых следуют равномерно через 240° ПКВ. Длина и площадь поперечного сечения впускных патрубков, берущих начало ^из резонаторов, обычно принимаются такими же, как и в штатной системе впуска. Для уменьшения сопротивления на впуске начальная часть впускных патрубков выполняется в форме раструба.

Рис. 3.2. Схема системы впуска одноблочного дизельного двигателя с волновым наддувом: 1 - турбокомпрессор; 2 - холодильник наддувочного воздуха; 3-ресивер; 4-резонатор; 5 - телескопическое колено волнового трубопровода; 6 - блок цилиндров двигателя

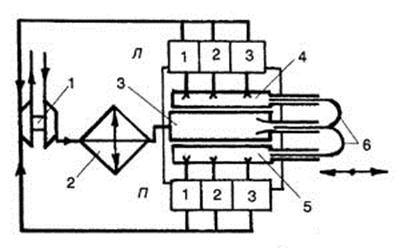

Рис. 3.3. Схема системы впуска двухблочного дизельного двигателя с волновым наддувом: 1 - турбокомпрессор; 2 - холодильник наддувочного воздуха; 3-ресивер; 4 - резонатор левого (Л) блока цилиндров; 5-резонатор правого (П) блока цилиндров; 6 - телескопические колена волновых трубопроводов

Площадь сечения резонансного трубопровода стремятся задать такой, чтобы при допустимой длине трубопровода (с точки зрения габаритных размеров) он обеспечивал приемлемые гидравлические потери. Наиболее существенное влияние на настройку волновой системы оказывают объем резонатора и длина резонансного трубопровода. При этом в зависимости от частоты настройки чувствительность системы на изменение длины резонансного трубопровода в 1,5 - 2,0 раза выше, чем на изменение объема резонатора. По этой причине целесообразно выполнить резонатор в виде части штатного впускного коллектора.

Однако в реальных эксплуатационных условиях реализовать такие постоянно регулируемые впускные системы для автомобильных двигателей достаточно трудно не только с точки зрения затрат, но и сложности исполнительного механизма, а также его срока службы. Поэтому на практике реализуются более простые системы с перепуском части наддувочного воздуха на вход турбины, а также двухступенчатые впускные трубопроводы с различной длиной или соответственно с неодинаковыми поперечными сечениями. Какую из этих форм впускного трубопровода выбрать, зависит не только от конструкции соответствующего двигателя, но и от количества его цилиндров. Количество цилиндров играет здесь важную роль, так как оно определяет форму волны и силу пульсаций во впускной системе.

В качестве примера на рис. 3.4 показана схема волнового наддува, при реализации которой энергия, необходимая для регулирования расхода наддувочного воздуха через турбину, создается в результате пульсаций газа на впуске и выпуске. Использование такой схемы наддува позволяет улучшить приёмистость автомобильного двигателя.

Длина и объем резонаторов 5 подбираются с учетом характерных режимов работы двигателя. При выходе двигателя на режим номинальной мощности возвратные клапаны 7 автоматически закрываются.

Хороший крутящий момент можно получить, если возникающие при закрытии впускных клапанов ударные волны или пульсации потока использовать для дозарядки других цилиндров. Чем больше цилиндров (ударных волн) объединяет один впускной коллектор, тем незначительнее эффект дозарядки, так как пульсации в коллекторе взаимно выравниваются. Наиболее эффективно такая система функционирует у 3-цилиндрового двигателя, так как здесь одновременно с закрытием одного впускного клапана начинает открываться другой.

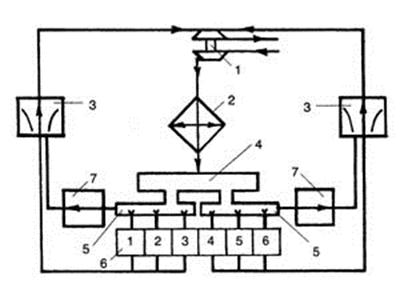

Рис. 3.4. Схема системы впуска с волновым наддувом и перепуском наддувочного воздуха: 1 - турбокомпрессор; 2 - холодильник наддувочного воздуха; 3-эжектор; 4-ресивер; 5-резонатор; 6 - блок цилиндров двигателя; 7 - возвратный клапан

Рис. 3.5. Схема коллектора с переключаемой длиной трубопроводов для V-образного двигателя: 1 - впускной коллектор; 2 - заслонка переключения длины впускных трубопроводов; I - короткий трубопровод; II - длинный трубопровод

Так как характеристика, а также максимальное значение крутящего момента зависят в первую очередь от колебательных процессов во впускном трубопроводе, то определение его размеров и особенно эффективной длины приобретает большое значение. В качестве эффективной длины, которая оказывает влияние на колебания потока воздуха, считается размер впускного трубопровода от воздушного коллектора до клапана в головке цилиндров. Диаметр впускного трубопровода на пути к впускным клапанам должен постоянно уменьшаться (коническая форма трубопровода), что придает воздушному потоку ускорение. Длина и поперечное сечение впускного трубопровода зависят, во-первых, от объема отдельного цилиндра, и, во-вторых, от желаемой характеристики мощности. Непреложным при этом является следующее: чем меньше объем цилиндра, тем меньше объем впускного трубопровода, а следовательно, его длина и поперечное сечение.

Современные впускные системы часто являются сложными, дорогостоящими конструкциями. Впускные трубопроводы двигателя V6 фирмы Audi имеют переключаемую с помощью заслонок длину и неодинаковые поперечные сечения [2]. Схема такого впускного коллектора показана на рис. 3.5.

Воздух после воздушного фильтра поступает в центральную часть впускного коллектора. При положении заслонок 2, обозначенном пунктирной линией, действуют длинные впускные трубопроводы II протяженностью около 780 мм и поперечным сечением примерно 800 мм², которые обеспечивает высокий крутящий момент в зоне низкой частоты вращения КВ. При частоте 4000 1/мин заслонки 2 перекрывают сечение длинных трубопроводов (на схеме соответствующее положение заслонки показано основной линией). Теперь короткий трубопровод I (длина около 380 мм и поперечное сечение примерно 1200 мм²) позволяет создать высокую максимальную мощность. Важным является то, заслонка располагается в месте, где обе кривые воздушных потоков пересекаются. В противном случае при переключении трубопроводов возникает разрыв потока, что при движении автомобиля ощущается как толчок. Аналогичными переключаемыми впускными трубопроводами оснащаются и V-образные 6-цилиндровые бензиновые двигатели, устанавливаемые на некоторые автомобили класса Е фирмы Mercedes.

Более простое по конструкции, но достаточно эффективное решение используется на некоторых рядных 6-цилиндровых двигателях. Во впускном коллекторе этих двигателей установлена разделительная заслонка, которая при низкой частоте вращения KB закрывается и делит коллектор на 2 части. При этом каждая часть впускной системы 6-цилиндрового двигателя обслуживает всего 3 цилиндра, в результате чего возникает волновой эффект, имеющий место в 3-цилиндровом двигателе. Таким образом, благодаря возникающему резонансному наддуву, при закрытой разделительной заслонке обеспечивается увеличение крутящего момента. Примерная схема такой системы показана на рис. 3.6.

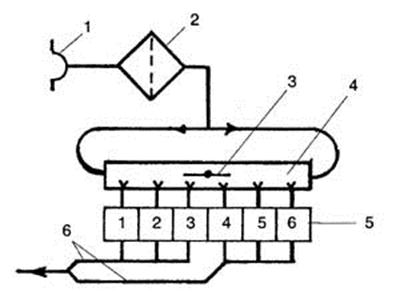

Рис. 3.6. Схема системы впуска сразделяемым впускным коллектором: 1 - воздухозаборник; 2 -воздушный фильтр; 3 - разделительная заслонка; 4 - впускной коллектор; 5 - блок цилиндров двигателя; 6 - выпускные коллекторы

Управление разделительной заслонкой может осуществляться как электромагнитным клапаном по сигналу блока управления (двигатели Omega 3000 и Senator фирмы Opel, двигатели автомобилей 280Е и 320Е фирмы Mercedes), так и исполнительным механизмом, срабатывающим в зависимости от разрежения во впускном коллекторе (двигатель М5 фирмы BMW).

Практически у всех названных двигателей начиная с частоты вращения примерно 4000 1/мин разделительная заслонка открывается, и в результате этого форма волн изменяется так, что достигается высокая мощность. В зависимости от конструкции и настройки впускной системы можно получить дальнейшее увеличение мощности, если при очень высокой частоте вращения, начиная с 6000 1/мин, заслонку снова закрыть. Подобная система одинаково эффективна на двигателях как с двумя, так и четырьмя клапанами на цилиндр.
