Разработка траншеи

Разработка траншеи под защитой глинистой суспензии производится с использованием различного оборудования:

1. Плоский грейфер (рис.10) движется вдоль разрабатываемой траншеи. В его конструкции предусмотрены отверстия для вытекания глинистого раствора. При этом крупные фракции разрабатываемого грунта задерживаются. Технологическая схема производства работ представлена на рис. 11.

а)

б)

в)

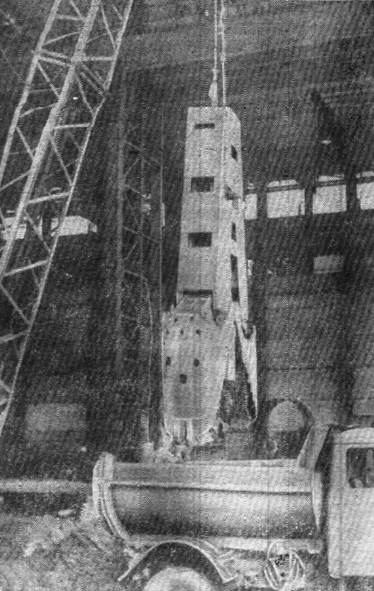

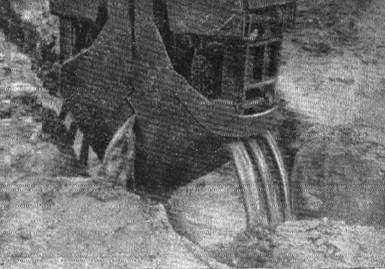

Рис. 10. а) - разработка траншеи плоским грейфером; б) - вытекание глинистой суспензии из плоского грейфера при разработке траншеи; в) - выгрузка грунта из плоского грейфера в автомобиль-самосвал.

2. Гидромеханизированный траншеекопатель. Возможности: траншеи до 20 м, 600 мм шириной, при разработке мягких грунтов (песок, супесь).

Траншеекопатель оборудован приспособлениями для передвижения, подъема и вращения рабочего органа, подачи - возврата - очистки глинистой суспензии:

· перемещается на 3-х шагающих опорах;

· рабочий орган поворачиваясь перемещается вверх-вниз, разрабатывая грунт будущей траншеи;

· глинистая суспензия вместе с частицами грунта выносится на верх, где очищается, проходя систему специальных сит, и используется заново.

Рис. 11. Технологическая схема производства работ

3. Метод секущихся буронабивных свай осуществляется "С образной" трубой специальной конструкции. Технология аналогична устройству буронабивных свай в обсадной трубе (обсадная труба друг к другу) рис. 12. Преимущества метода заключается в возможности производства работ без использования глинистого раствора. В устойчивых маловлажных грунтах можно траншею получать путем бурения скважин друг к другу с последующей доработкой

Рис. 12. Секущиеся буронабивные сваи

4. Штанговый экскаватор представлен на рис. 13.

Рис. 13 Штанговый экскаватор.

1 – штанга с гидроприводом; 2 – ковш; 3 – грейферная часть ковша.
