Иглофильтры
Общая характеристика и область применения отечественных серийно изготовляемых иглофильтровых установок приведены в табл.4.
ТАБЛИЦА 4. ТИПЫ И УСЛОВИЯ ПРИМЕНЕНИЯ ИГЛОФИЛЬТРОВЫХ УСТАНОВОК
| Иглофильтровая установка | Область применения |
| Типа ЛИУ (рис.12) с легкими (не снабженными индивидуальными водоподъемниками) иглофильтрами и насосами, способными создавать вакуум лишь в пределах всасывающего коллектора и самого иглофильтра Типа УВВ с легкими иглофильтрами и достаточно мощными эжекторами или вакуум-насосами, устанавливаемыми на поверхности и способными создавать вакуум на наружной поверхности иглофильтров Типа ЭИ (рис.13) с иглофильтрами, снабженными (каждый) индивидуальными эжекторными водоподъемниками, способными создавать вакуум на наружной поверхности фильтра на требуемой глубине, и высоконапорными центробежными насосами Типа ЭВВУ с вакуум-концентрическими водоприемниками, эжекторными иглофильтрами с дополнительной фильтровой оболочкой, способными создавать вакуум по всей высоте осушаемой толщи грунтов, и высоконапорными центробежными насосами | Неслоистые грунты с коэффициентами фильтрации 2-50 м/сут при водопонижении на глубину 4-5 м Практически однородные грунты с коэффициентами фильтрации 0,1-2 м/сут при водопонижении на глубину до 6-7 м и с коэффициентами фильтрации 2-5 м/сут на глубину до 6 м при расположении насосного агрегата и коллектора на поверхности То же, на глубину до 10-12 м, а при соответствующем обосновании до 20 м Переслаивающиеся водоносные и водоупорные слои при водопонижении на глубину до 20 м |
Рис.12. Иглофильтровая установка типа ЛИУ
1 – иглофильтр; 2 – песчано-гравийная обсыпка; 3 – глиняный тампон; 4 – всасывающий коллектор; 5 – насосный агрегат; 6 – напорный трубопровод; 7 – сбросный трубопровод; 8 – пониженный уровень подземных вод
Для всех иглофильтровых установок при использовании их в грунтах с коэффициентами фильтрации менее 5 м/сут необходимо предусматривать устройство вокруг иглофильтров и вакуум-концентрических водоприемников песчаной обсыпки с диаметром частиц 2-5 мм на всю высоту осушаемого слоя грунта. При вакуумном водопонижении в верхней части скважины над обсыпкой должен быть устроен глиняный тампон высотой не менее 1 м.

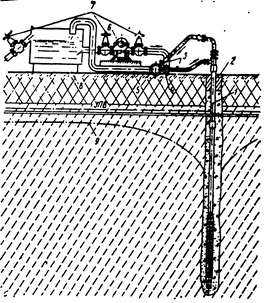

Рис.13. Установка с эжекторными иглофильтрами
1 – иглофильтр; 2 – глиняный тампон; 3 – пробковые краны; 4 – распределительный напорный трубопровод; 5 – сбросный коллектор; 6 – центробежный насос; 7 – задвижки; 8 – циркуляционный бак; 9 – пониженный уровень подземных вод
При расположении насосного агрегата и коллектора на поверхности земли установки типа УВВ работают эффективно, если выдерживаются соотношения между глубинами выемок и глубинами залегания водоупора, приведенные в табл.5.
ТАБЛИЦА 5. УСЛОВИЯ ОПТИМАЛЬНОЙ РАБОТЫ УСТАНОВОК ТИПА УВВ
| Характеристика выемки по степени вскрытия водоносного слоя | Глубина выемки не более, м | Глубина залегания водоупора, м |
| Совершенные | <8 | |
| Несовершенные | 7,5 6,5 | <9 <12 Без ограничений |
Насосные агрегаты установок типа УВВ могут присоединяться к скважинам, забуриваемым из дренажных галерей и шахт лучевых водозаборов, для повышения эффективности работы этих скважин.
При необходимости понижения уровня подземных вод в слое слабопроницаемых грунтов, подстилающихся более проницаемыми грунтами, иглофильтры следует заглублять в более проницаемый подстилающий слой (см.рис.12). Иглофильтры должны занимать в скважине центральное положение. При выборе основных параметров иглофильтровых систем рекомендуется руководствоваться данными, приведенными в табл.6.
ТАБЛИЦА 6. ТЕХНИЧЕСКИЕ ДАННЫЕ ДЛЯ ВЫБОРА ОСНОВНЫХ ПАРАМЕТРОВ
ИГЛОФИЛЬТРОВЫХ УСТАНОВОК
| Коэффициент фильтрации осушаемого грунта k, м/сут | Водоносный слой | Проектный срок предварительной откачки, сут | Расстояние от приемных звеньев до откоса, м | Требуемое понижение, м | Шаг иглофильтров, м |
| 0,1-0,5 | Напорный | 12-3 | ≥1,5 | <5 5-7 | 2,25 1,5 |
| Безнапорный | 20-7 | >7 | 0,75 | ||
| 0,5-2 | Напорный | 5-3 | ≥1,5 при k =0,5 м/сут ≥3 при k =2 м/сут | <5 5-7 | 2,25 1,5 |
| Безнапорный | 7-5 | >7 | 0,75 | ||
| >2 | Напорный | 2-3 | >3 | <5 | 1,5 |
| Безнапорный | 3-5 | >5 | 0,75 |
