Глубинное уплотнение пробивкой скважин

Глубинное уплотнение грунтов пробивкой скважин (грунтовыми сваями) (рис.8) заключается в том, что в уплотняемом массиве пробивают ударным снарядом скважины с вытеснением грунта в стороны и созданием вокруг них уплотненных зон. Затем эти скважины засыпают местным грунтом с послойным уплотнением тем же снарядом. При расположении скважин на определенных расстояниях l, обычно изменяющихся от 2,5 до 5 диаметров скважины, получается массив уплотненного грунта, характеризующийся повышенными прочностными характеристиками и более низкой сжимаемостью. За счет частичного выпора грунта при пробивке скважин верхняя часть уплотненного массива, называемая буферным слоем, разуплотняется и перед закладкой фундаментов ее снимают или доуплотняют. Глубинное уплотнение пробивкой скважин применяется в просадочных лессовых и насыпных глинистых грунтах при степени их влажности 0,3—0,7.

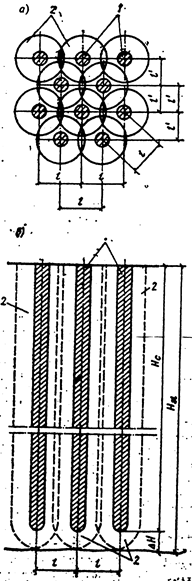

Рис.8. Расположение скважин (а) и разрез уплотненного массива (б) грунтовыми сваями

1 – пробитые скважины; 2 – уплотненные зоны вокруг скважин

Для пробивки скважин и уплотнения засыпаемого в них грунта применяются станки ударно-канатного бурения БС-1М или БС-2 и навесное оборудование к крану-экскаватору. Станки БС-1М имеют штангу (ударный снаряд) весом 28—32 кН с наконечником диаметром 325—425 мм и обеспечивают 44—52 удара в 1 мин. с высоты 0,9—1,1 м, при которых достигается пробивка скважин диаметром 0,5-0,55 м и создается уплотненная зона радиусом 0,7-0,9 м.

Навесное оборудование к крану-экскаватору для пробивки скважин, близкое по конструкции к описанному выше (см.рис.7), включает направляющую штангу и пробивной снаряд в виде штанги с наконечником диаметром 520-820 мм, весом 30-55 кН, сбрасываемый с высоты 4-10 м. При таком диаметре наконечника обеспечивается возможность пробивки скважин диаметром 0,7—1 м и создания уплотненной зоны радиусом 1,2—1,8 м.

Опытные работы по глубинному уплотнению пробивкой скважин выполняются перед началом производства работ с целью уточнения: расстояния между скважинами; расхода грунта для заполнения скважин; минимально допустимой степени плотности грунта в уплотняемом массиве; технологии производства работ. Опытное уплотнение производится отдельными скважинами на глубину не менее 15 диаметров пробивного снаряда с закладкой контрольного шурфа для отбора проб на влажность и плотность грунта.

Производство работ по глубинному уплотнению просадочных грунтов пробивкой скважин включает: подготовку котлована для уплотнения, пробивку скважин, заполнение скважин грунтовым материалом и пооперационный контроль качества выполненных работ.

Котлованы для глубинного уплотнения пробивкой скважин разрабатываются по всей площади здания или отдельными участками с учетом последующего удаления или доуплотнения буферного слоя. Во всех случаях должен полностью срезаться почвенно-растительный слой грунта, содержащий более 0,05 органических остатков.

Пробивку скважин, как правило, осуществляют при природной влажности грунта. Если влажность грунтов значительно ниже оптимальной, при пробивке скважин подливают воду, необходимое количество которой подбирается опытным путем. При наличии переувлажненных грунтов для проходки скважин применяют ударный снаряд с наконечником меньшего диаметра с соответствующим уменьшением расстояния между скважинами. В случаях, когда переувлажненный грунт залегает линзами непосредственно с поверхности, производят замену его грунтом оптимальной влажности и пробивку скважин ведут через насыпной слой. При этом перед устройством фундаментов верхнюю часть уплотненного грунта доуплотняют тяжелыми трамбовками на глубину не менее 2м.

При пробивке скважин положение мачты должно быть вертикальным. Скважины пробивают через одну. Пропущенные скважины пробивают после полного заполнения предыдущих грунтовым материалом. Обычно при глубинном уплотнении станки ударно-канатного бурения работают попарно с таким расчетом, что один станок пробивает скважины, а другой уплотняет засыпаемый в них грунт.

При необходимости повышения прочности в нижней части уплотненного массива и создания под ним основания повышенной несущей способности в дно пробитой скважины втрамбовывается жесткий грунтовый материал (щебень, гравий, песчано-гравийная смесь, крупный песок и т.п.). Жесткий грунтовый материал отсыпается отдельными слоями высотой 0,8—1,2 d (где d — диаметр скважины) и втрамбовывается до отказа, т.е. когда понижение дна скважины за 25 ударов не превышает 2 см. В нижнюю часть уплотненного массива жесткий грунтовый материал отсыпается слоями толщиной 1,5—2 d и уплотняется 25—30 ударами трамбовки (в течение 0,5 мин).

Засыпка верхней части скважин, а также по всей их глубине в случае применения обычного глубинного уплотнения выполняется местным лессовым или глинистым грунтом с влажностью, близкой к оптимальной. Отклонение влажности засыпаемого в скважины глинистого грунта от оптимальной допускается не более чем на +0,02 или —0,06.

Для засыпки грунтового материала в скважины обычно используют малогабаритные бульдозеры (например, ДТ-54), оборудованные совками-дозаторами с таким расчетом, чтобы вместимость их составила 0,25—0,3 м³. Грунтовый материал в скважины засыпают при поднятом ударном снаряде.

При пооперационном контроле за качеством работ по пробивке скважин проверяются их диаметр, глубина и расстояние между скважинами поверху. В том случае, если получившиеся расстояния между скважинами превышают заданные в проекте более чем на 20—25%, проходят дополнительные скважины наконечником меньшего диаметра (210—250 мм). При заполнении скважин грунтовым материалом контролируются объем грунта в каждой отсыпаемой порции, влажность отсыпаемого глинистого грунта, однородность его состава на основе визуального осмотра, число ударов трамбующего снаряда для уплотнения каждой порции грунта. В необходимых случаях после завершения работ определяются плотность сухого грунта и его влажность путем проходки шурфов или радиометрических скважин.
