Требования к параметрам зрительного зала и киноэкрана при традиционной кинодемонстрации

Места для зрителей в зрительных залах при традиционной кинодемонстрации рекомендуется предусматривать в пределах зоны, изображенной на рисунке Е.1, где:

Д - длина зрительного зала по его оси от экрана до спинки последнего ряда;

Г - расстояние по оси зрительного зала от киноэкрана до спинки первого ряда; Г = 0,36 Д.

Размеры киноэкрана показаны на чертеже, где:

Ш - ширина рабочего поля киноэкрана (криволинейного по хорде);

В - высота рабочего поля экрана.

Соотношения В и Ш принимаются:

Ширину экрана Ш в зависимости от длины зрительного зала Д рекомендуется принимать:

Ш _ф = 0,6 Д (0,54 Д)²

Ш _ш = 0,43 Д (0,39 Д)

Ш _к = 0,34 Д (0,3 Д)

Ш _о = 0,25 Д (0,22 Д)

Расстояние от экрана до спинки первого ряда Г в зависимости от ширины экрана Ш рекомендуется принимать:

Г _ф не менее 0,6 Ш _ф

Г _ш не менее 0,84 Ш _ш

Г _о не менее 1,44 Ш _о

Радиус кривизны киноэкрана принимается не менее Д.

Параметры зрительного зала при установке кинопроекционного оборудования показаны на рисунке Е.1, где:

П - проекционное расстояние³ - не менее 0,85 Д;

ф - угол отклонения оптической оси кинопроектора от нормали в центре киноэкрана:

ф_г - не более 7° ⁴

ф_в - не более 8°

ф_н - не более 3°;

К - расстояние от верхнего проекционного луча до ближайших поверхностей потолка - не менее 0,6 м;

Л - расстояние от нижнего проекционного луча до пола в зоне зрительных мест - не менее 1,9 м;

Т - глубина заэкранного пространства⁵:

при широком экране - 0,9 м;

при широкоформатном экране - 1,5 м;

Р - расстояние от края экрана до стены:

при плоском экране - не менее 0,985 м;

при закругленном экране - не менее 0,1 Ш.

При построении видимости на расчетную точку наблюдения⁶ превышение луча зрения, направленного на эту точку, над уровнем глаза впереди сидящего зрителя рекомендуется принимать 0,14 м (при реконструкции возможно 0,12 м).

Высота уровня глаза сидящего зрителя над уровнем пола принимается 1,2 м.

_____________

¹ Индексы при параметрах Ш, В и Г обозначают экраны:

ф - широкоформатный, ш - широкий, к - кашетированный, о - обычный.

² Данные в скобках - для кинотеатров сезонного действия, клубов и театров.

³ При использовании отечественного кинопроекционного оборудования - не более 34,5 м.

⁴ В клубах и театрах допускается принимать не более 9°.

⁵ При одноканальном воспроизводстве звука или при расположении громкоговорителя по сторонам экрана допускается 0,1 - 0,3 м.

⁶ В кинотеатрах - нижняя кромка киноэкрана.

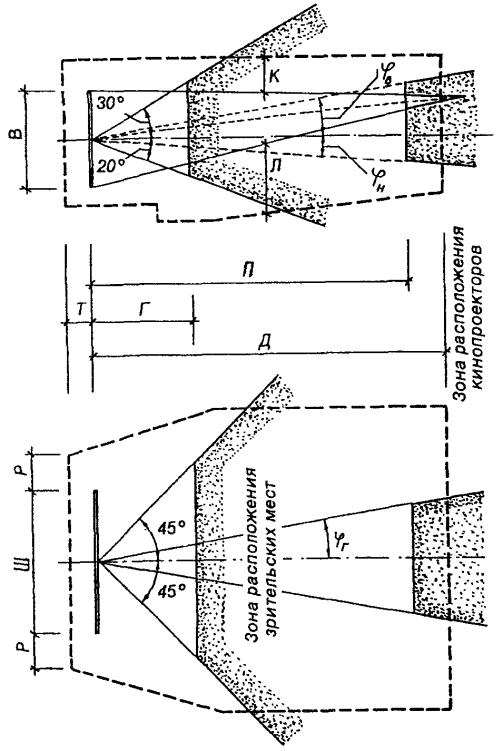

Рисунок Е.1 - Параметры зрительного зала и киноэкрана при кинодемонстрации
