Изображения предметов в линзахбывают прямыми и перевернутыми, действительными и мнимыми, увеличенными, уменьшенными или совпадающими по размерам с предметом

Для построения изображения в линзах используют свойства некоторых стандартных лучей.

Это лучи, проходящие через оптический центр или один из фокусов линзы, а также лучи, параллельные главной оптической оси.

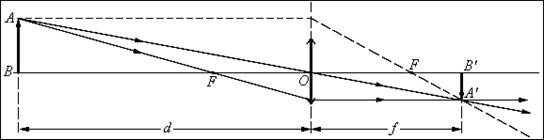

3	Построение изображения в собирающей линзе.

4	Построение изображения в рассеивающей линзе.

Построение изображения в линзах с помощью побочных фокусов.

Для построения изображения точек, лежащих на главной оптической оси, используют дополнительный луч.

Луч, падающий на линзу произвольно, после преломления в линзе проходит через соответствующий ему побочный фокус.

Г - линейное увеличение линзы - отношение линейных размеров изображения H и предмета h. Г=

Г > 1- изображение увеличенное, Г < 1 - изображение уменьшенное.

D - оптическая сила линзы D= [D] = дптр (диоптрия)

1 диоптрия – оптическая сила линзы с фокусным расстоянием 1 м; 1 дптр = м^–1

Оптическая сила D линзы зависит от:

1) радиусов кривизны R₁ и R₂ ее сферических поверхностей;

2) показателя преломления n материала, из которого изготовлена линза. D= Радиус кривизны выпуклой поверхности считается положительным, вогнутой – отрицательным.

Формула тонкой линзы.

↕ линза, действительное изображение

↕ линза, мнимое изображение; линза, мнимое изображение
