Некоторые команды Control System Toolbox
| Синтаксис | Описание |
| pole(<LTI-объект>) | Вычисление полюсов передаточной функции |
| zero(<LTI-объект>) | Вычисление нулей передаточной функции |
| step(<LTI-объект>) | Построение графика переходного процесса |
| impulse(<LTI-объект>) | Построение графика импульсной переходной функции |
| bode(<LTI-объект>) | Построение логарифмических частотных характеристик (диаграммы Боде) |
| nyquist(<LTI-объект>) | Построение частотного годографа Найквиста |
Для определения корней полиномов степени k, может также применяться команда MatLab roots(P), которая, в качестве аргумента P, получает матрицу коэффициентов полинома [ pk, …, p 0].
Другим вариантом получения графиков динамических характеристик САУ является использование графического интерфейса ППП CST - LTI viewer, вызов которого осуществляется командой ltiviewer, где в качестве параметра можно указать имя переменной, содержащей LTI-объект.
Таким образом, выполнение задания курсовой работы состоит из следующих шагов:
1) Изучить теоретические сведения.
2) Запустить систему MatLab 6.1.
3) Создать TF -объекта, в соответствии с заданным вариантом.
4) Составить дифференциальное уравнение, определяющее функционирование САУ.
5) Определить полюса передаточной функции с использованием команды roots или pole.
6) Определить нули передаточной функции с использованием команды roots или zero.
7) Используя LTI - viewer, или соответствующие команды (табл.1) получить динамические характеристики - переходную функцию h (t), импульсно-переходную функцию w (t) и частотные характеристики - диаграмму Боде, частотный годограф Найквиста.
Пример. Найти динамические и частотные характеристики с использование MatLab, если задана передаточная функция САУ
.
Найдем ее динамические и частотные характеристики с использованием ППП Control System Toolbox системы MatLab. Будем работать в командном режиме.
1. Создадим LTI -объект с именем w, для этого выполним команду:
2. Найдем полюса и нули передаточной функции с использованием команд pole, zero.
3. Построим переходную функцию командой step(w). Результат ее выполнения приведен на рис. 17.
4. Построим импульсную переходную функцию командой impulse(w). Результат показан на рис. 18.
5. Диаграмму Боде получим, используя команду bode(w) - рис. 19.
6. Определим частотный годограф Найквиста, выполнив команду nyuivist(w) - рис. 20.
Аналогичные результаты (рис. 21) можно получить, используя команду ltiviewer(w), с соответствующими настройками в меню "Plot Configuration".

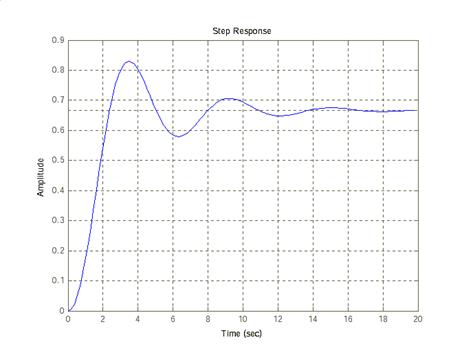

Рис.17. Переходная функция h (t)

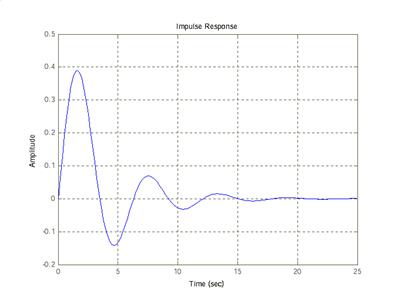

Рис 18. Импульсная переходная функция

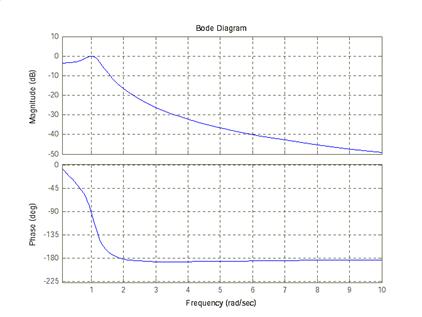

Рис. 19. Логарифмические частотные характеристики

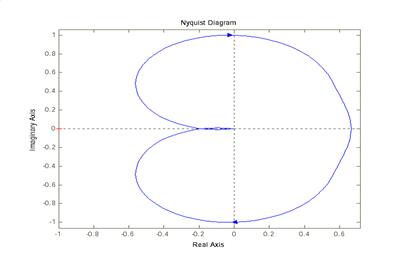

Рис. 20. Частотный годограф

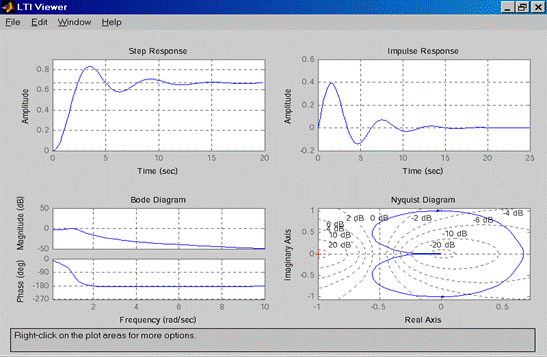

Рис. 21. LTI-viewer
