Работа с программой PICE-196

Для микроконтроллеров семейства MCS-196 существует полный набор программно-аппаратных средств поддержки. Эти средства выпускаются как корпорацией Intel, так и многими фирмами, специализирующимися в области создания инструментальных средств.

Достаточно полную систему проектирования приложений на базе микроконтроллеров серии MCSS196 предлагает, например, фирма BSO Tasking. К числу других фирм, предлагающих готовые операционные системы, относятся U.S. Software, CMX Company, Forth и др.

Ведущей отечественной фирмой, работающей в области разработки и поставки отладочных средств для МК семейства MCSS196, является ООО “Фитон”, г. Москва. В состав отладочных (инструментальных) средств входят интегрированные пакеты разработки, Си-компиляторы, ассемблеры, программные отладчики-симуляторы, аппаратные внутрисхемные эмуляторы, программаторы, контроллеры-конструкторы и т.д.

В качестве программаторов могут быть использованы устройства типа PicProg+, ChipProg, ChipProg+, а в качестве набора программно-аппаратных средств, предназначенных для разработки и отладки систем на базе МК 1874ВЕ06Т, 1874ВЕ76Т и 1874ВЕ16Т, 1874ВЕ86т, а также их зарубежных аналогов, можно воспользоваться пакетом Project-96. Концепция Project-96 — это объединение внутрисхемного эмулятора, программного отладчика- симулятора, компиляторов, текстового редактора, менеджера проектов и программатора в рамках единой интеллектуальной среды разработки.

Пакет Project-96 ориентирован на отладку программ на языке высокого уровня, при этом программный интерфейс пакета унифицирован и поддерживает все этапы разработки программного обеспечения — от написания исходного текста программы до ее компиляции и отладки.

Полная конфигурация пакета называется Project-96/ESCA и включает:

· внутрисхемный эмулятор PICE-196 с соответствующим POD для 80С196КС-20, 87С196КС-20 (прототипы микросхем 1874ВЕ06Т, 1874ВЕ76Т) и сменным адаптером;

· кросс-компилятор языка Си МССС96;

· кросс-ассемблер МСА-96;

· программный отладчик-симулятор PDS-96;

·менеджер проектов;

· редактор.

Программное обеспечение работает в среде Windows95/98/ME/NT/2000/XP. Поддерживается разработка программ на уровне ведения проектов для макроассемблера МСА-96 и Си-компилятора МСС-96 фирмы “Фитон”, а также для пакетов кросс-средств языка Си и ассемблера фирмы Intel и Tasking Software.

Помимо указанных пакетов, поддерживается полнофункциональная символьная отладка программ, созданных с помощью компилятора фирмы IAR Systems.

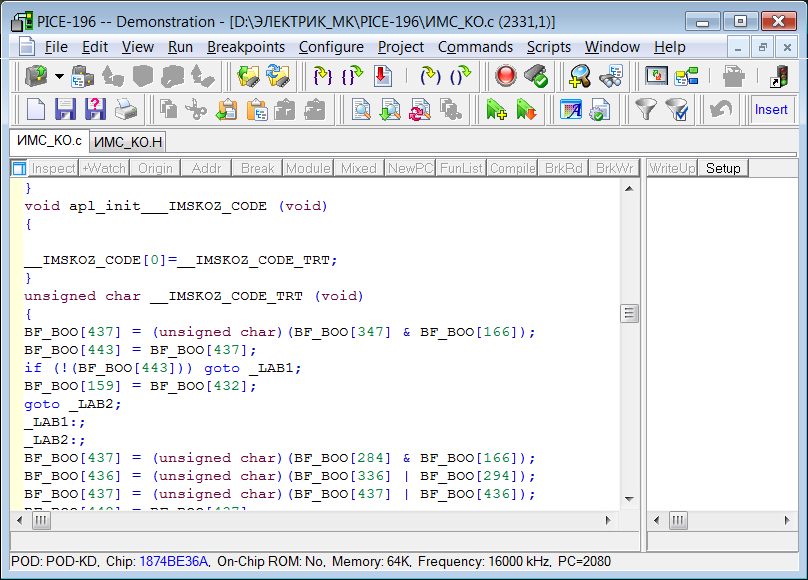

В структуру приложения «Гиперсистема» включен только внутрисхемный эмулятор PICE-196, в который передаются сгенерированные в среде разработки ISaGRAF исходные коды на языке “С”.

Выберите DEMO

Выберите OK
