Списки наблюдения

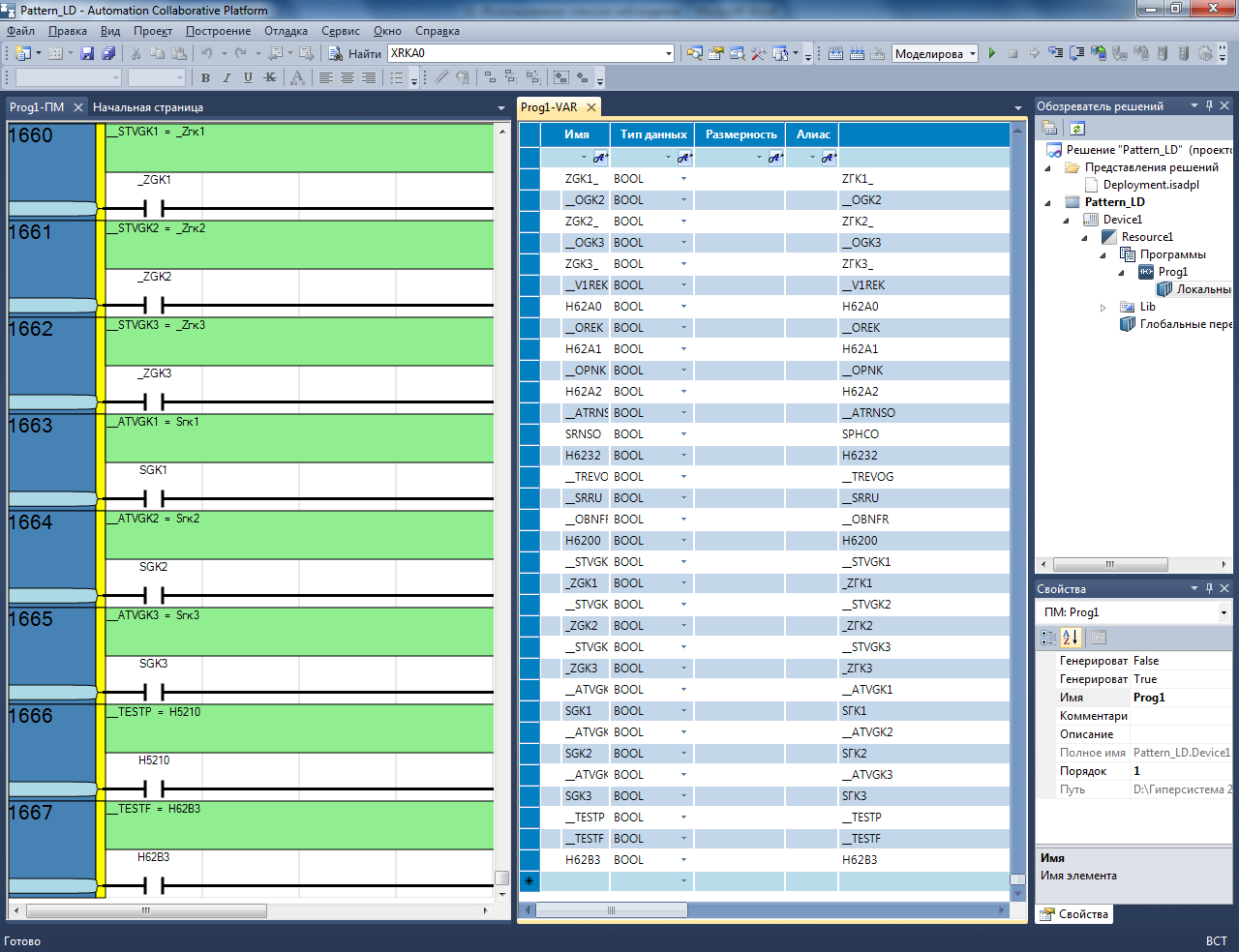

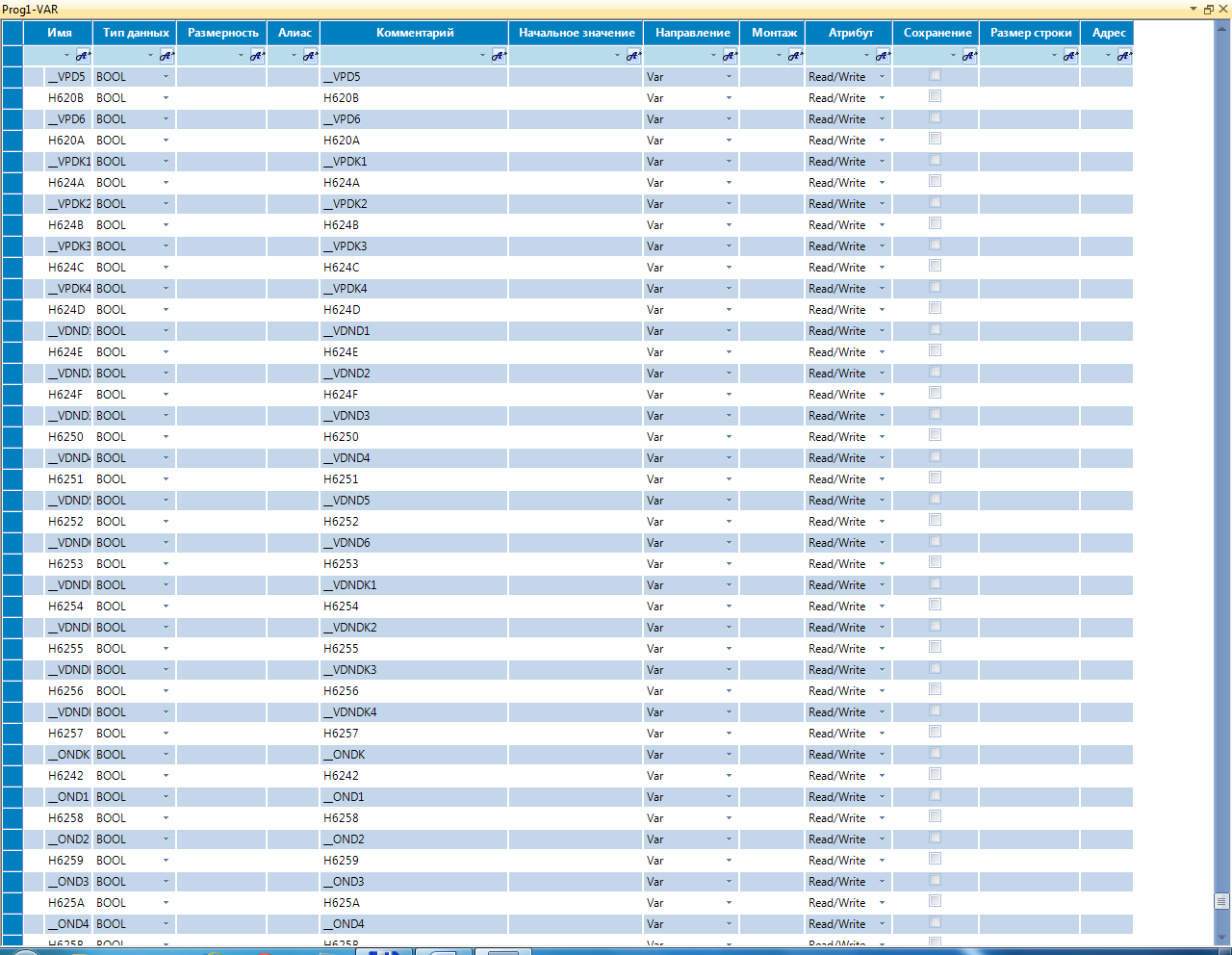

Изменение входных переменных (подача команд), а так же просмотр изменений внутренних и выходных переменных можно выполнять в словаре программы LD, открыв его щелчком по элементу Локальные переменные в окне Обозреватель решения.

Подаем команду XRK061 (отмечена галочкой) на включение триггера ZVBIVK.

Подаем команды (пакет команд, ВП) F1P1_2, F2P1_2, F3P1_2, FKO, XRK061, XRK062, XRKA5.

Перечисленные команды выполняются по мере подачи (установки галочек) и дают итоговый результат:

Так как в словаре проекта содержатся все входные, внутренние и выходные переменные, то для работы со сложной реальной LD-программой представленный выше способ моделирования оказывается неудобным. В среде разработки IsaGraf можно дополнительно использовать списки наблюдения (шпиона). Количество и размеры списков не ограничены.

Наиболее целесообразно использовать три группы списков:

· Один или несколько списков для входных переменных;

· Один или несколько списков для внутренних переменных;

· Один или несколько списков для выходных переменных;

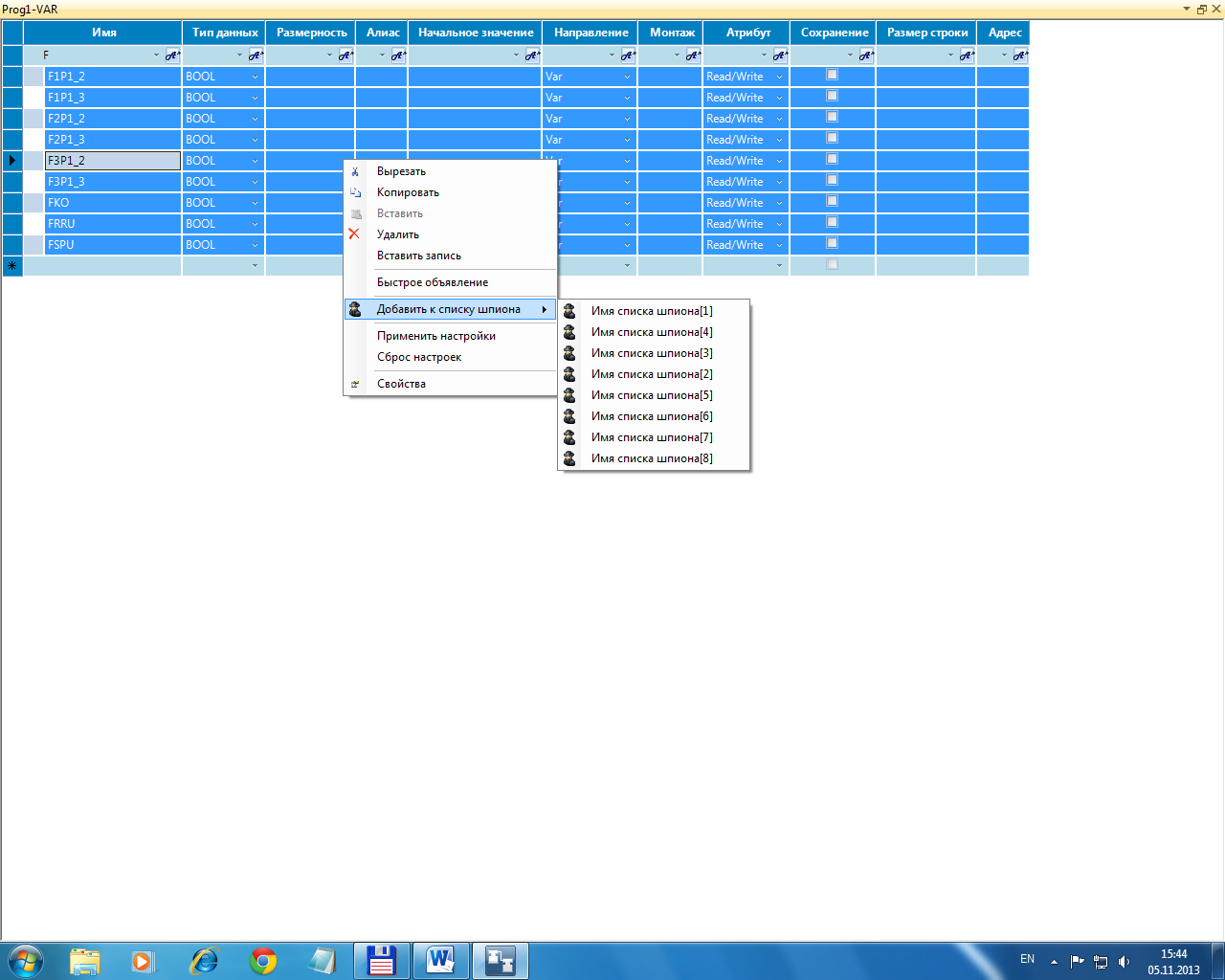

Ниже представлены средства создания и использования этих списков.

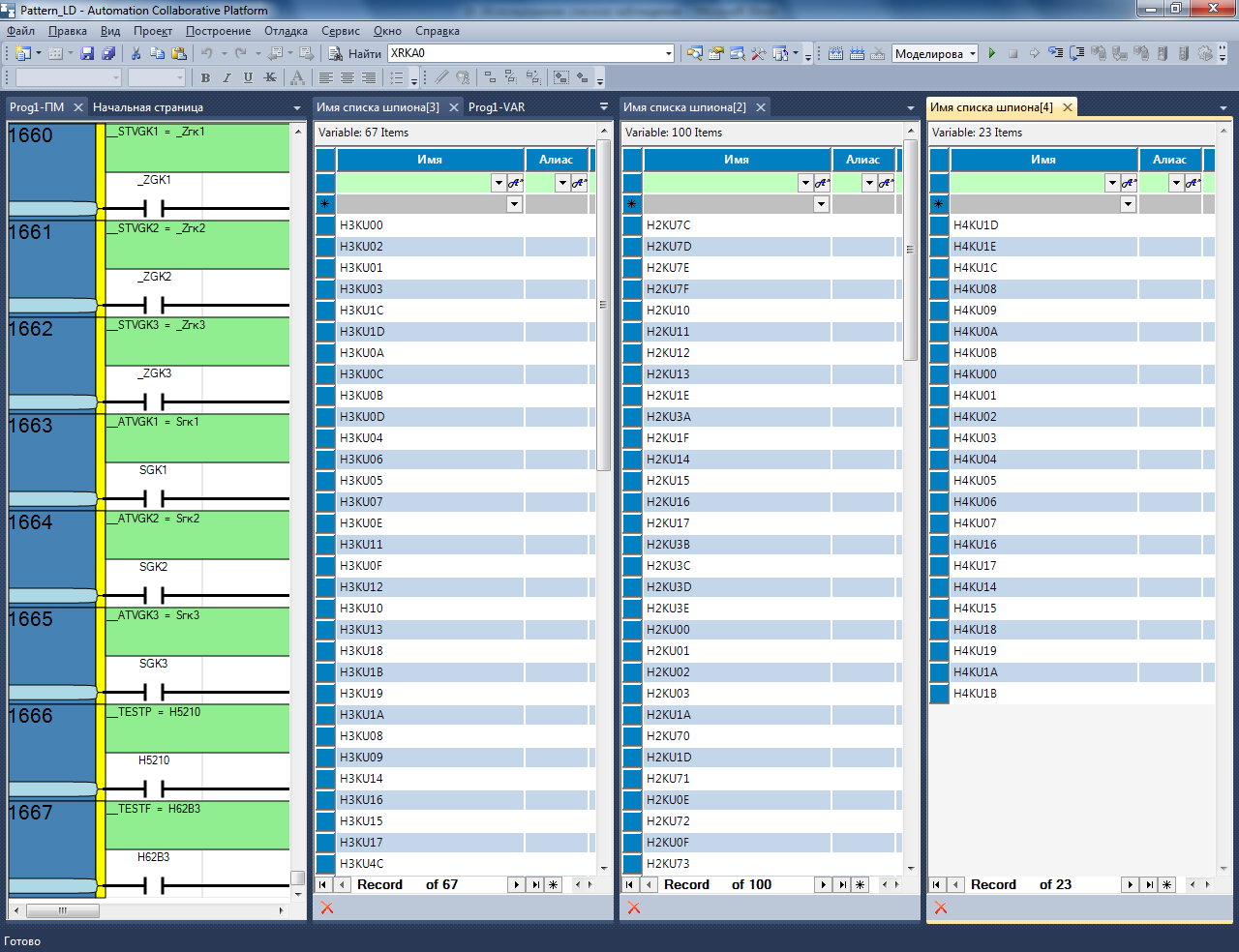

Созданные списки можно оформить в виде вкладок в главном окне или в виде плавающих окон.

Подаем команды на включение триггеров F1P1_2, F2P1_2, F3P1_2.

Снимаем команды на включение триггеров.

Подаем команды на выключение триггеров F1P1_3, F2P1_3, F3P1_3.

Снимаем команды на выключение триггеров, сделав все окна плавающими.

Подаем команды на включение триггеров XRK061, XRKA5.

Подаем команды на выключение триггеров, не снимая команд на включение.

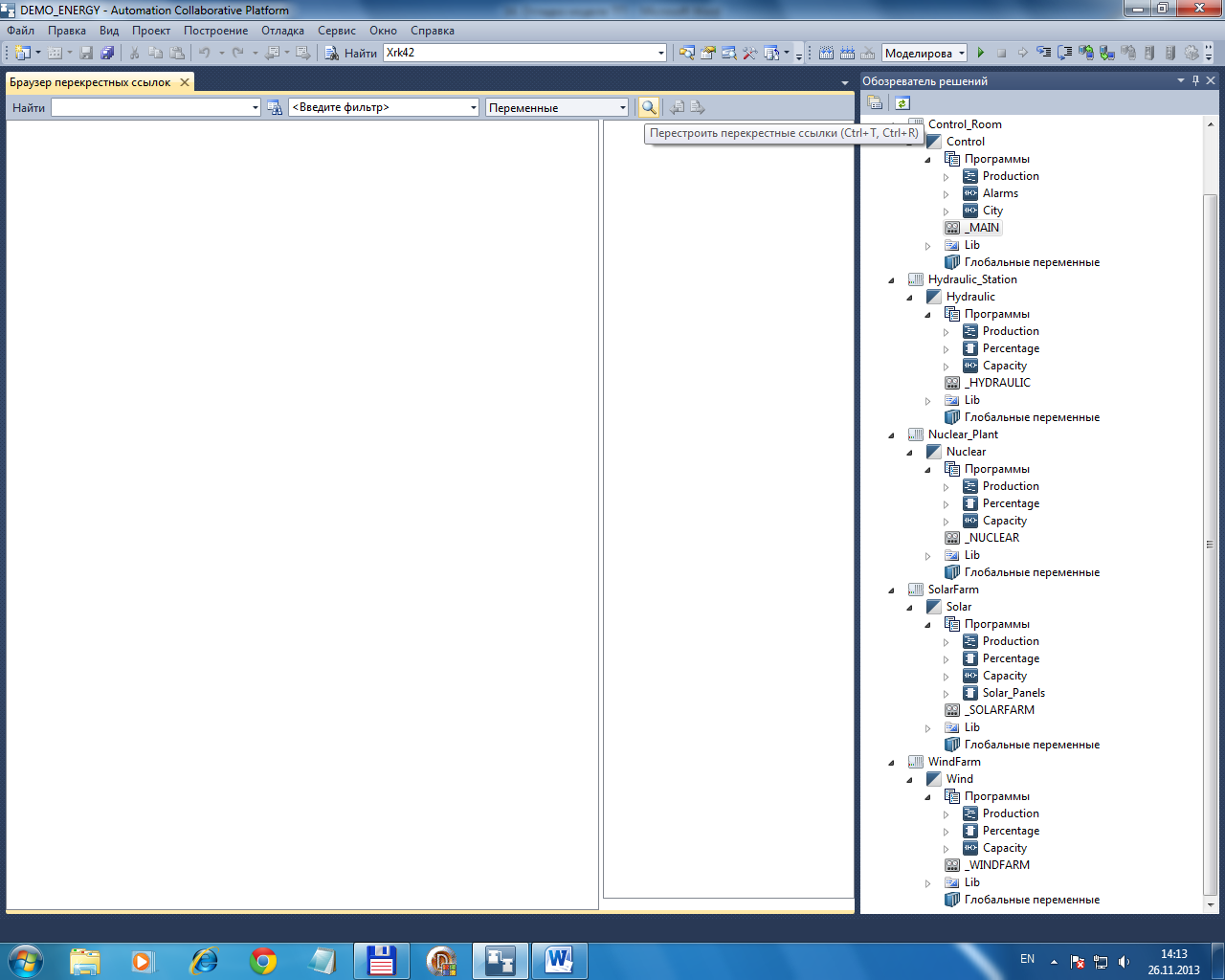

Браузер перекрестных ссылок (на примере DEMO_ENERGY)

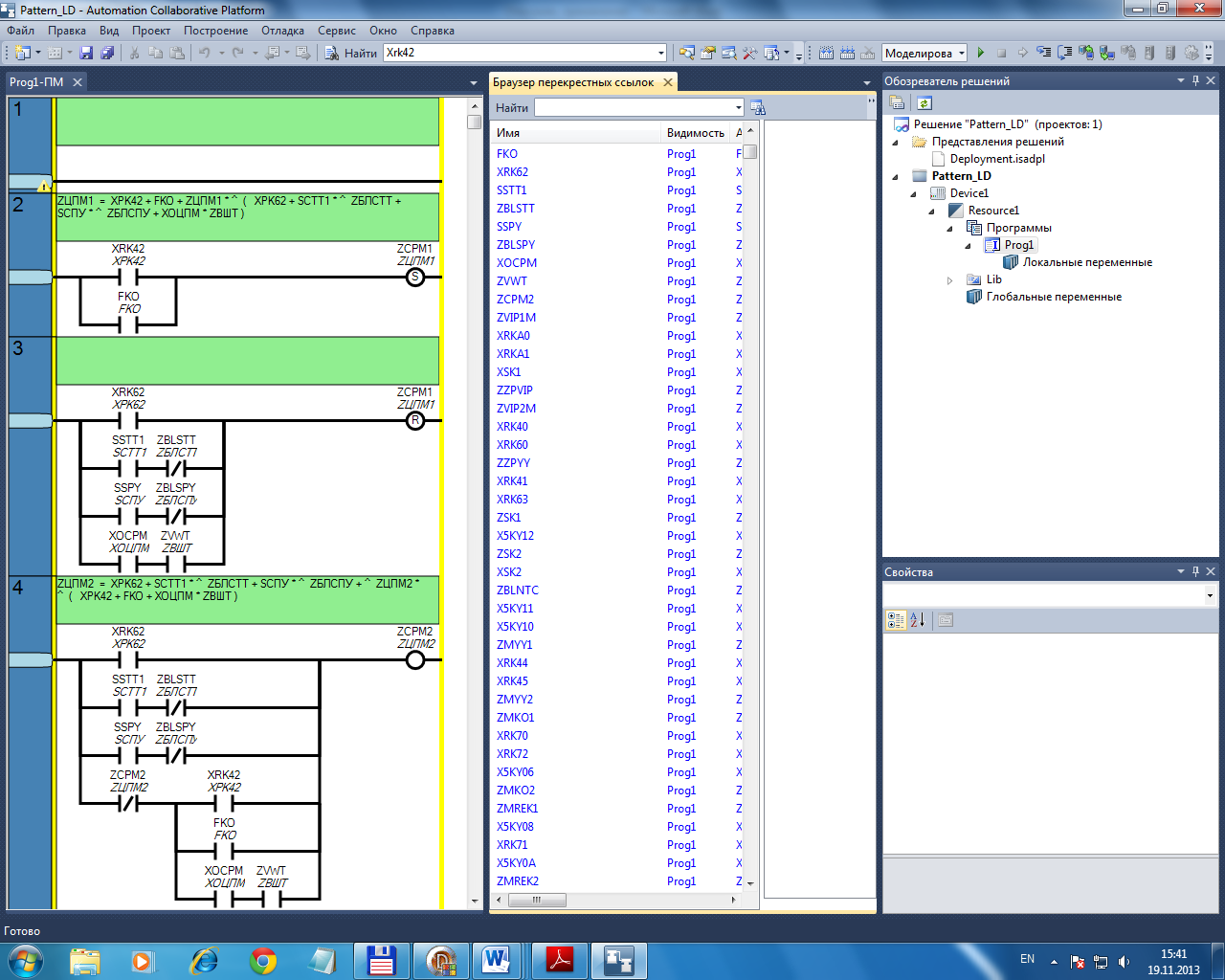

Создаем Браузер перекрестных ссылок.

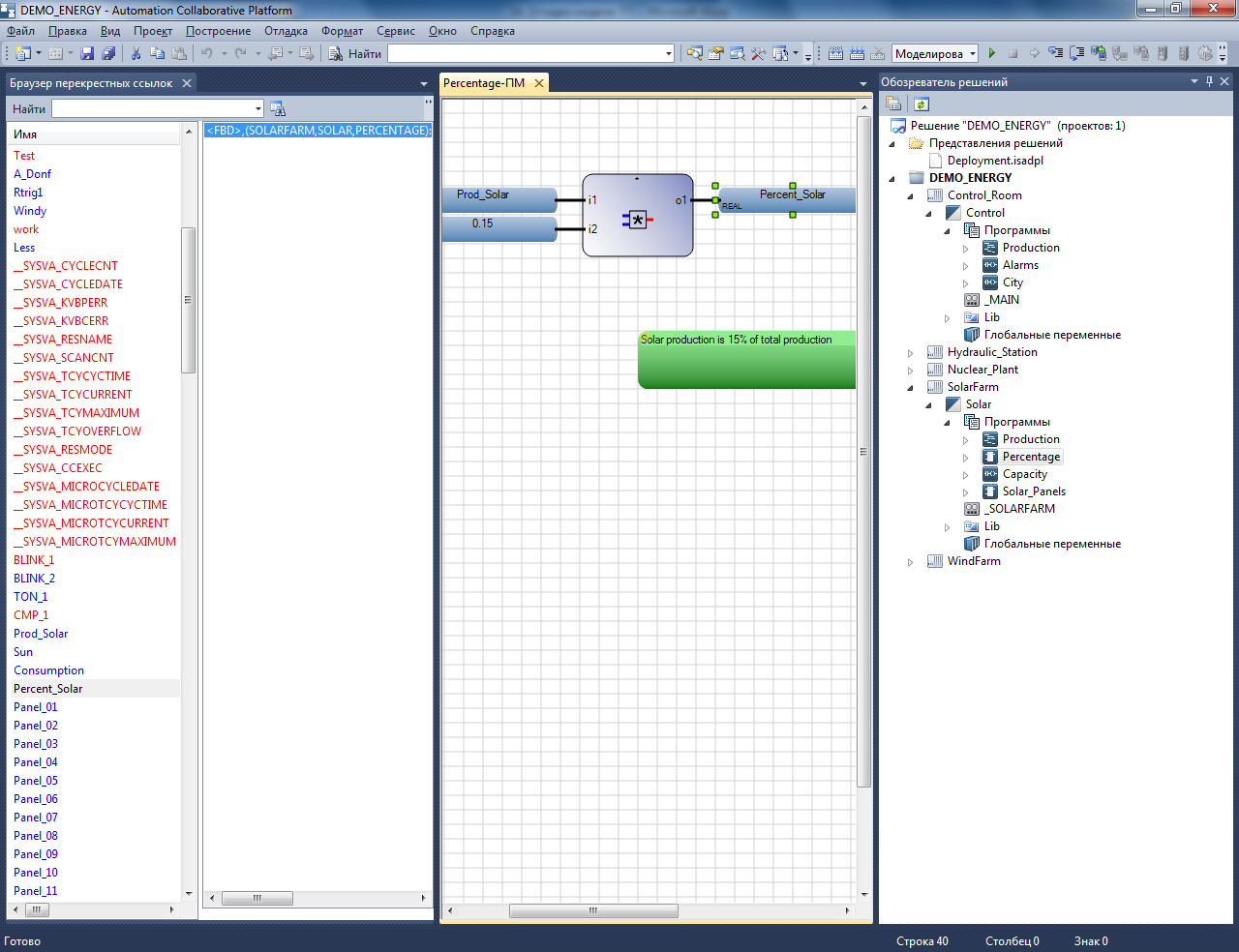

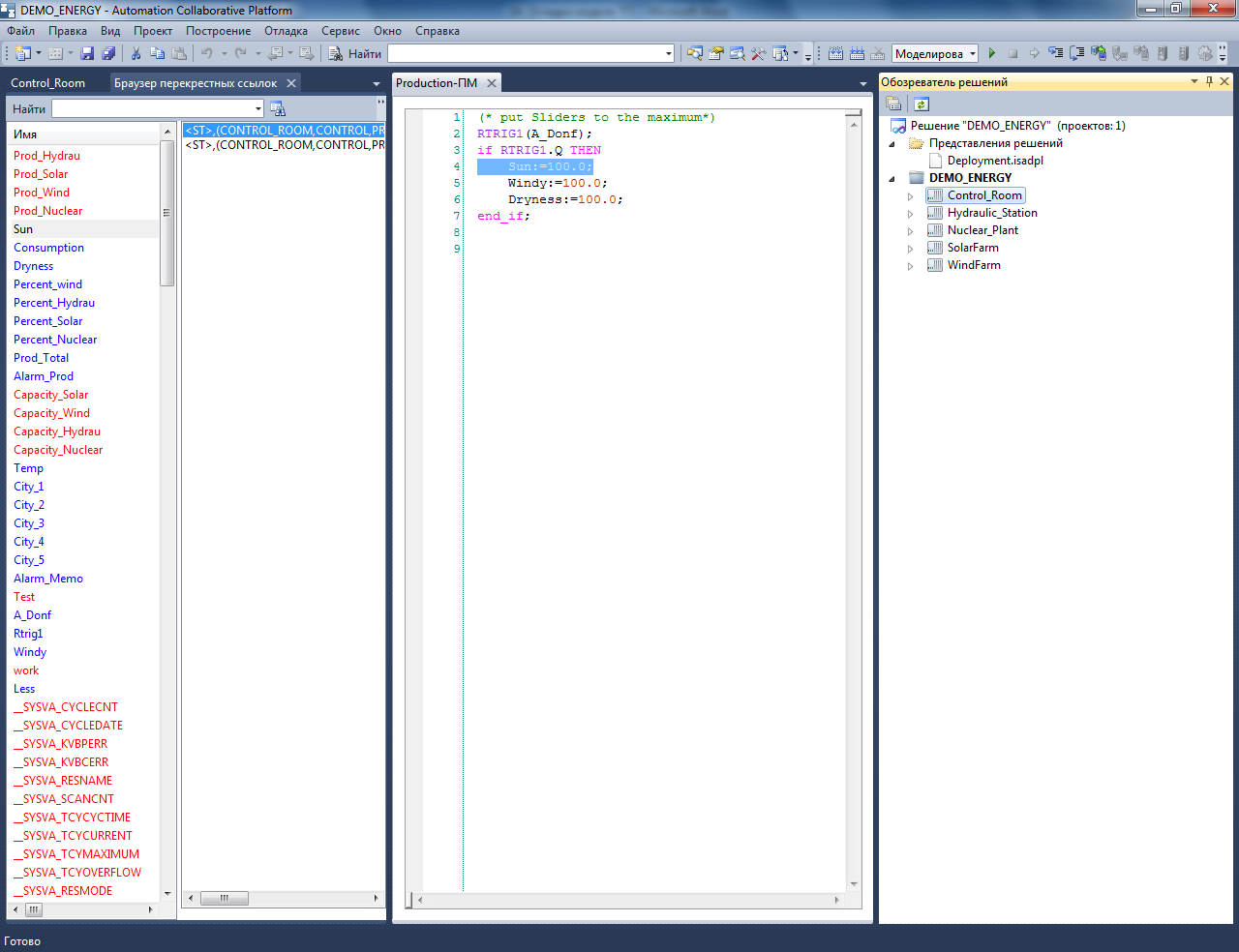

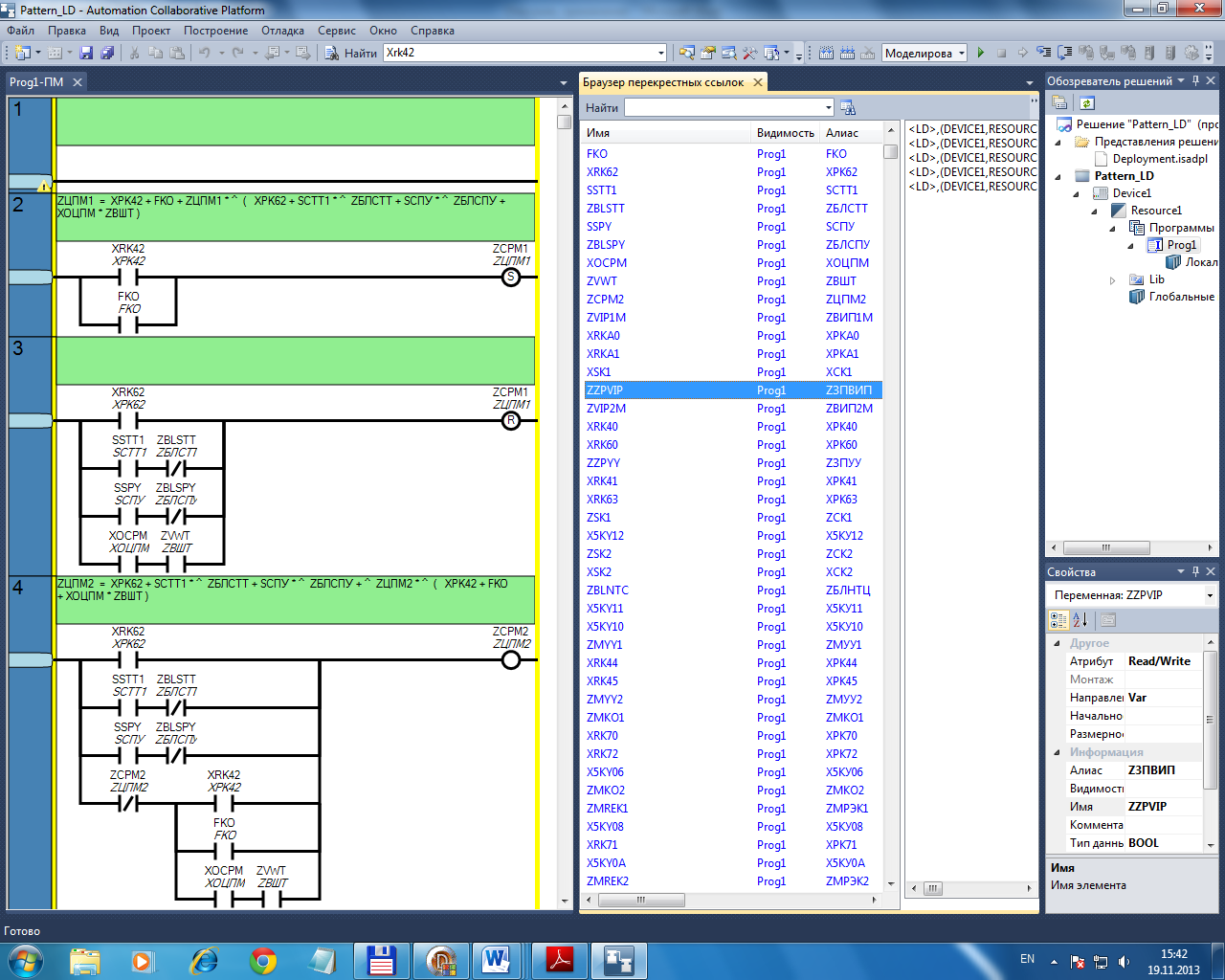

Находим элементы в программах (ST, LD, FBD).

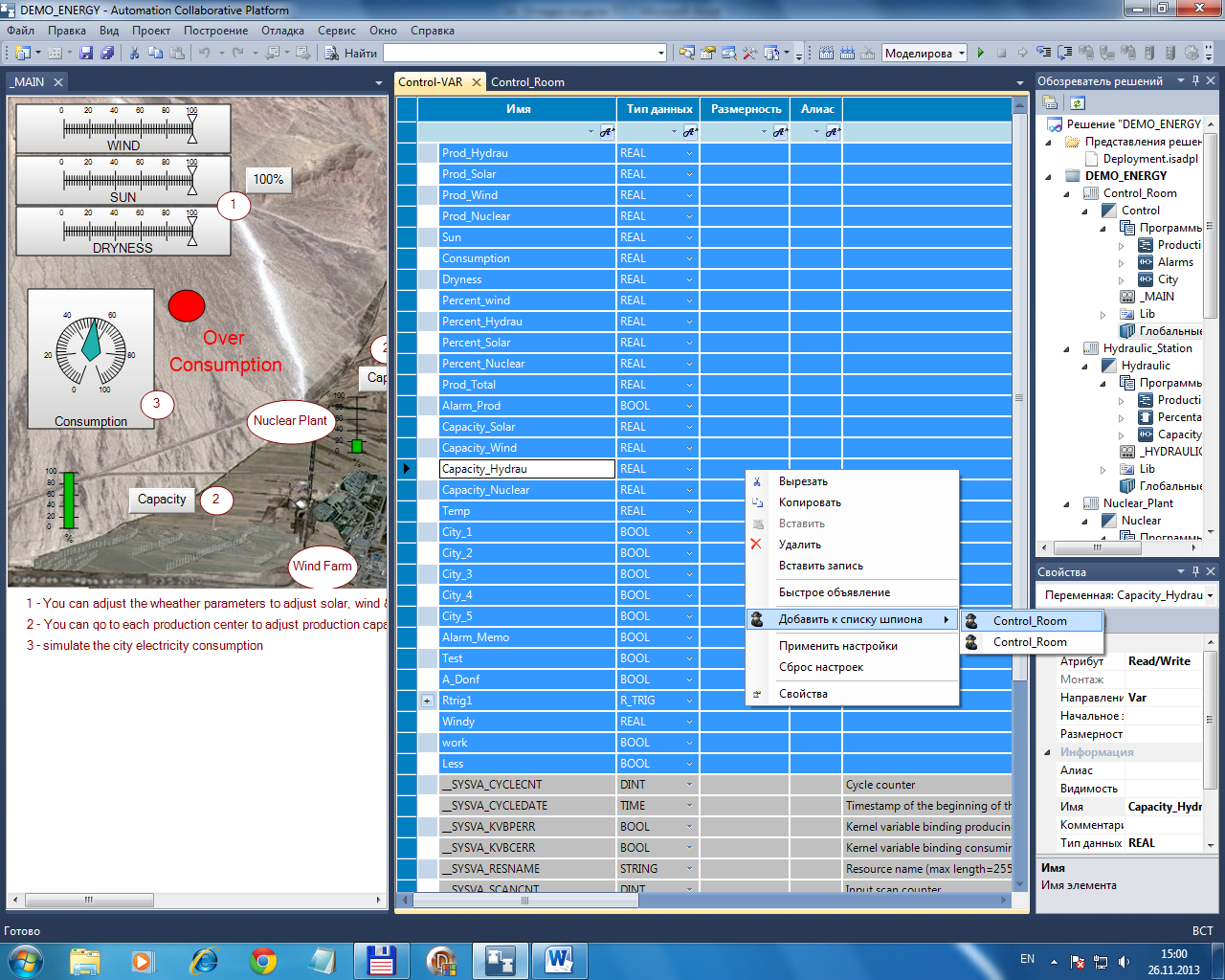

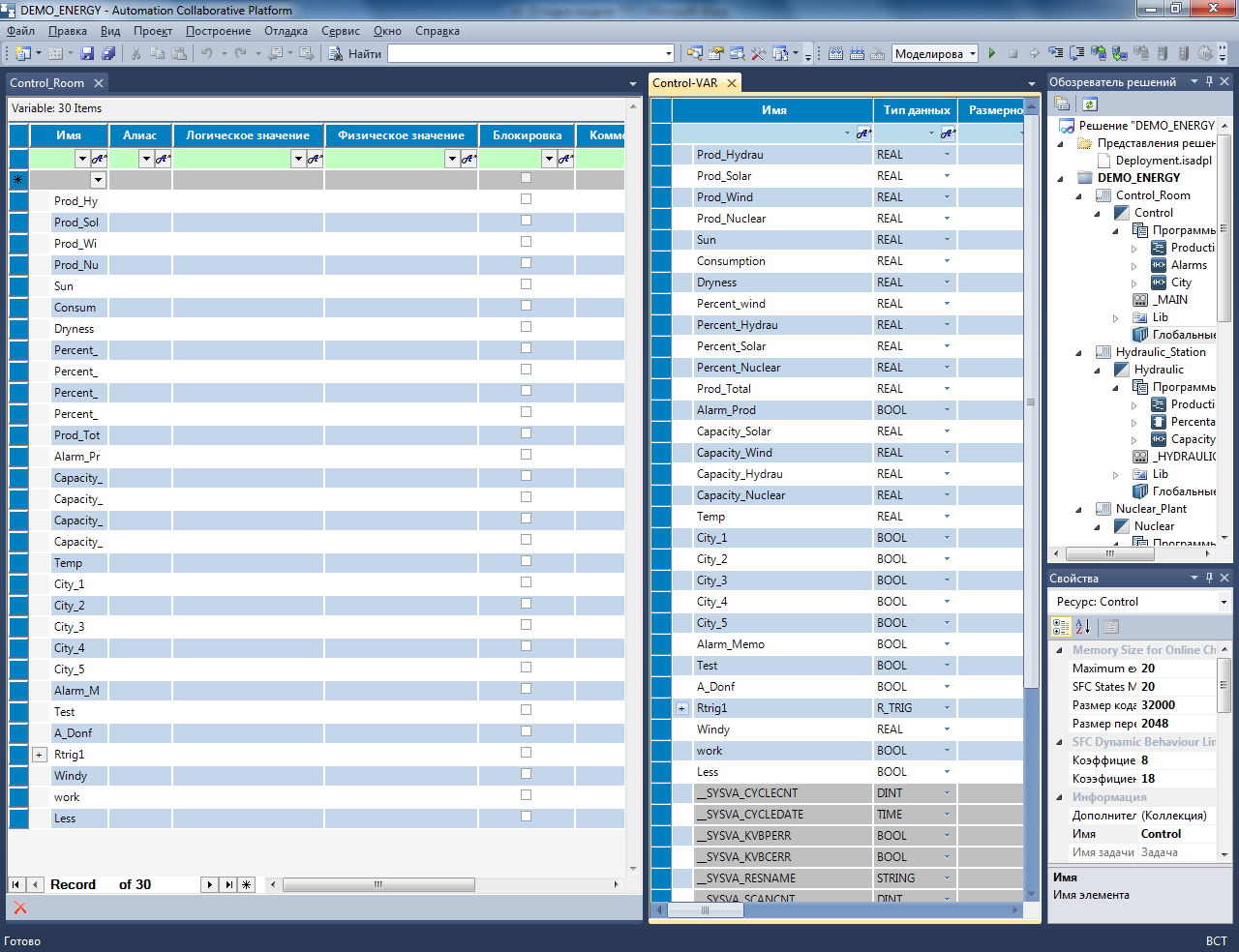

Создаем списки наблюдения для проектов решения Demo_Energy из глобальных переменных. Спискам даем имена проектов.

Выполняем моделирование решения. Открываем программы проектов и находим в них элементы.

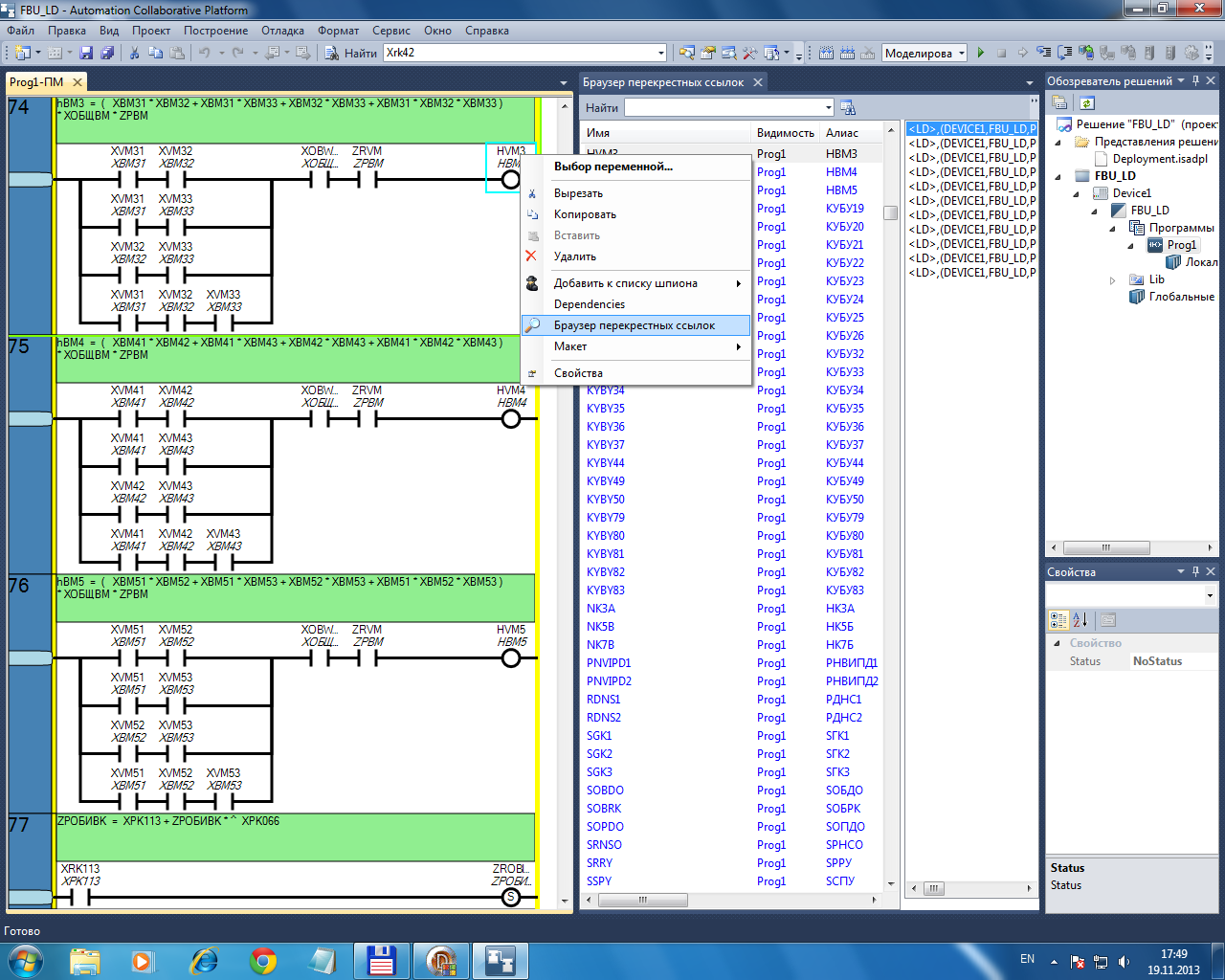

Использование браузера перекрестных ссылок для Структурного анализа СЛУ (на примере БУ БКУ)

Использование браузера перекрестных ссылок для Моделирования (НА ПРИМЕРЕ БУ БКУ)

Созданы списки наблюдения.

В списке наблюдения Команды управления XRK и списке наблюдения Функции памяти Z устанавливаем фильтр T(True) и получаем переключения ZЦПМ1 и ZВИП2М при подаче команды XРKА1.

Подали несколько других команд

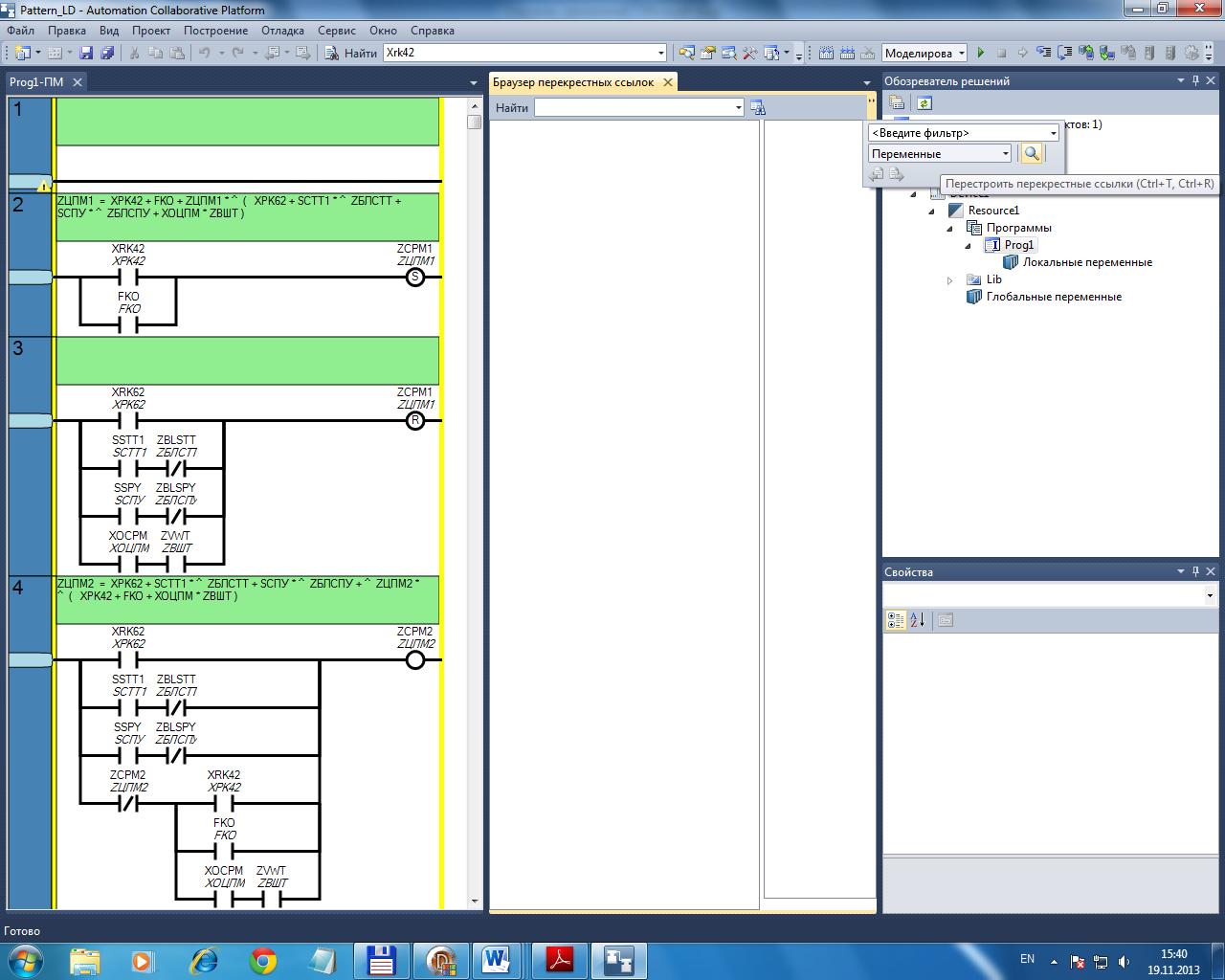

Браузер перекрестных ссылок переводим в режим поиска щелчком по вкладке. Находим элементы Z… в программе LD для анализа их текущих состояний, их входных структур или зависимых от Z… структур.
