Программирование функциональных блоков
Рассмотрим процесс разработки FBD – программы на простейшем примере логического элемента AND.
Создаем программу с помощью панели элементов.
Создаем словарь локальных переменных.

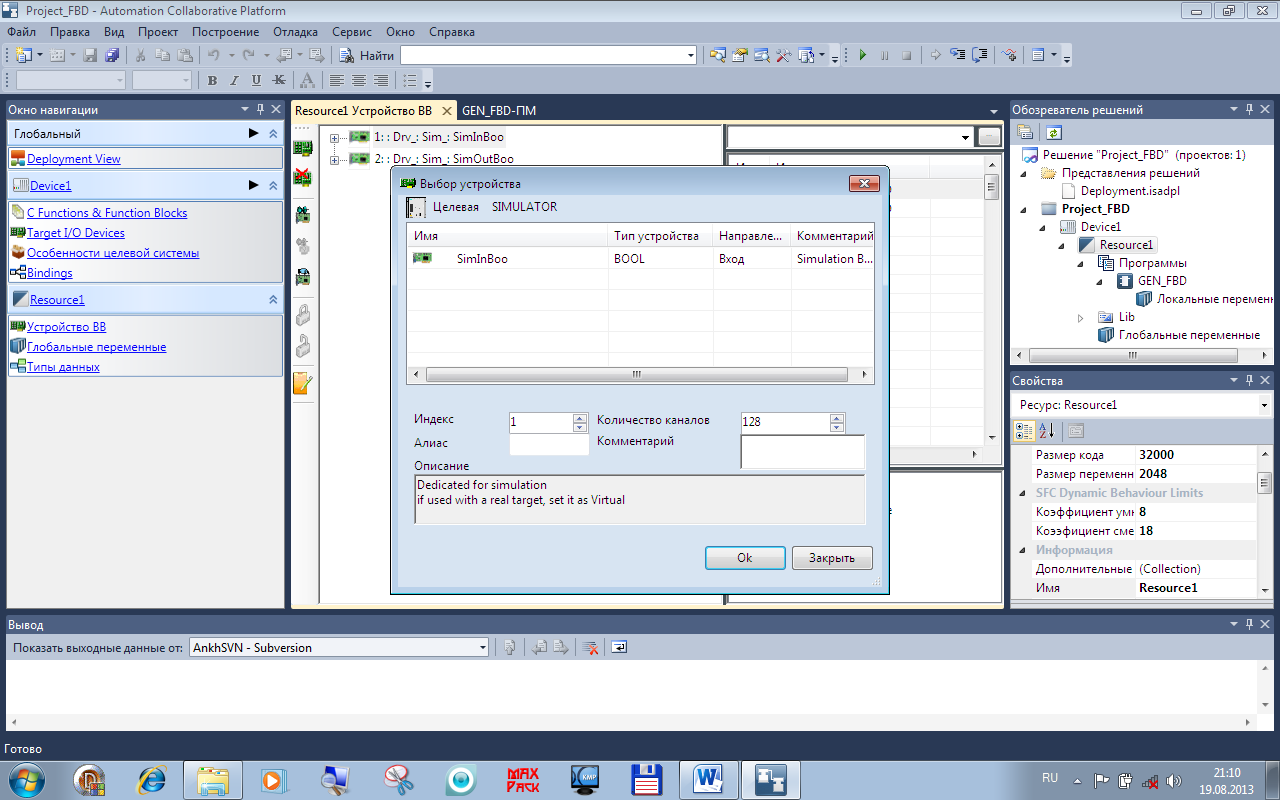

Используя окно навигации создаем виртуальные устройства ввода – вывода (монтируем переменные) для входов и выходов.

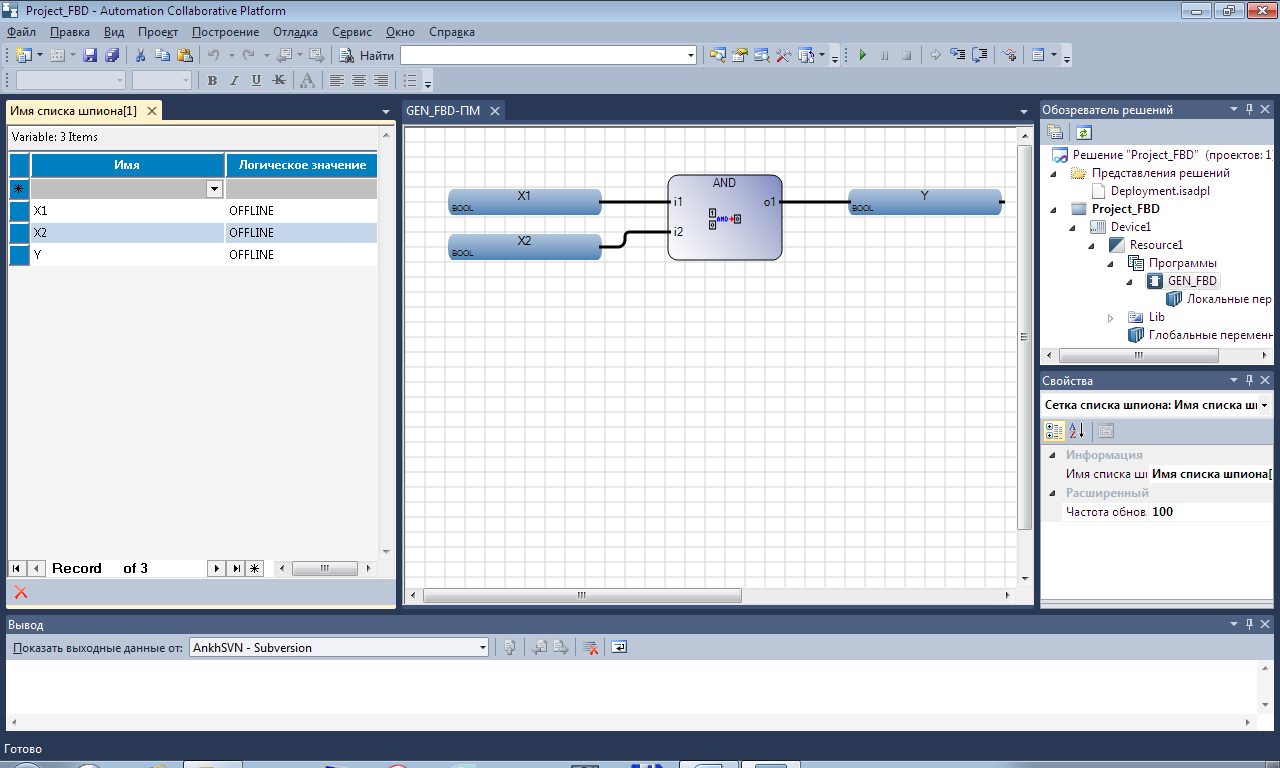

Создаем список наблюдения (шпиона).
Добавляем в список наблюдения переменные.
Настраиваем список наблюдения.
Визуальное моделирование функциональных блоков
Строим решение (компилируем программу).
Выполняем моделирование, разными способами подавая входы.

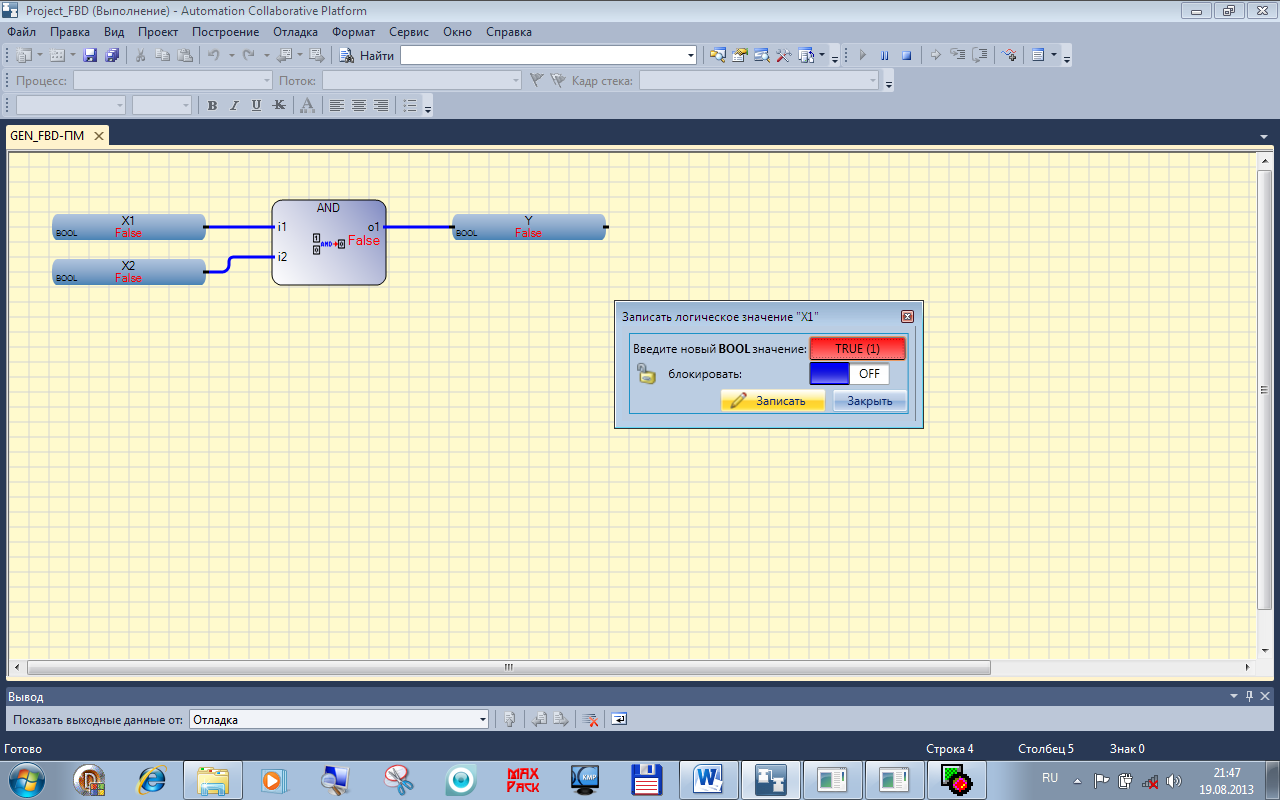

Подача входов в FBD – программе
Подача входов в окне наблюдения

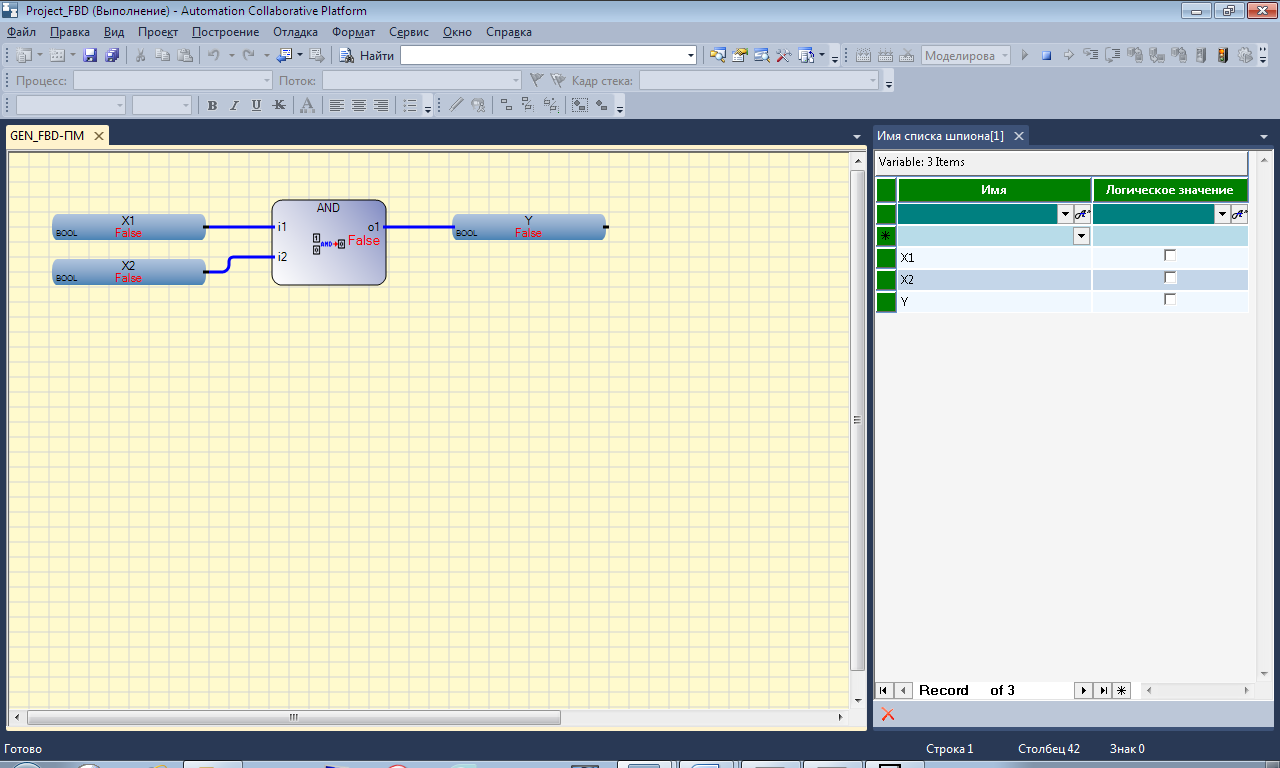

Исходное состояние.

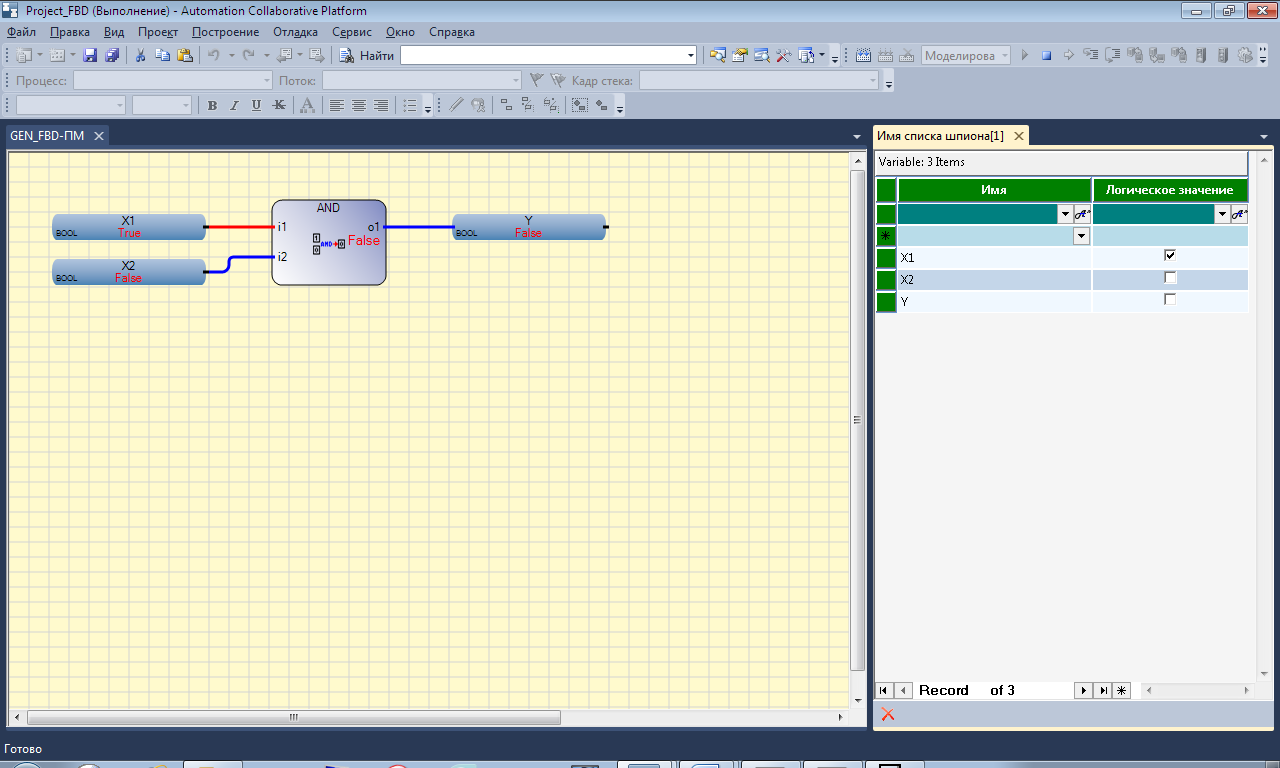

Подаем вход X1.
Подаем вход X2.

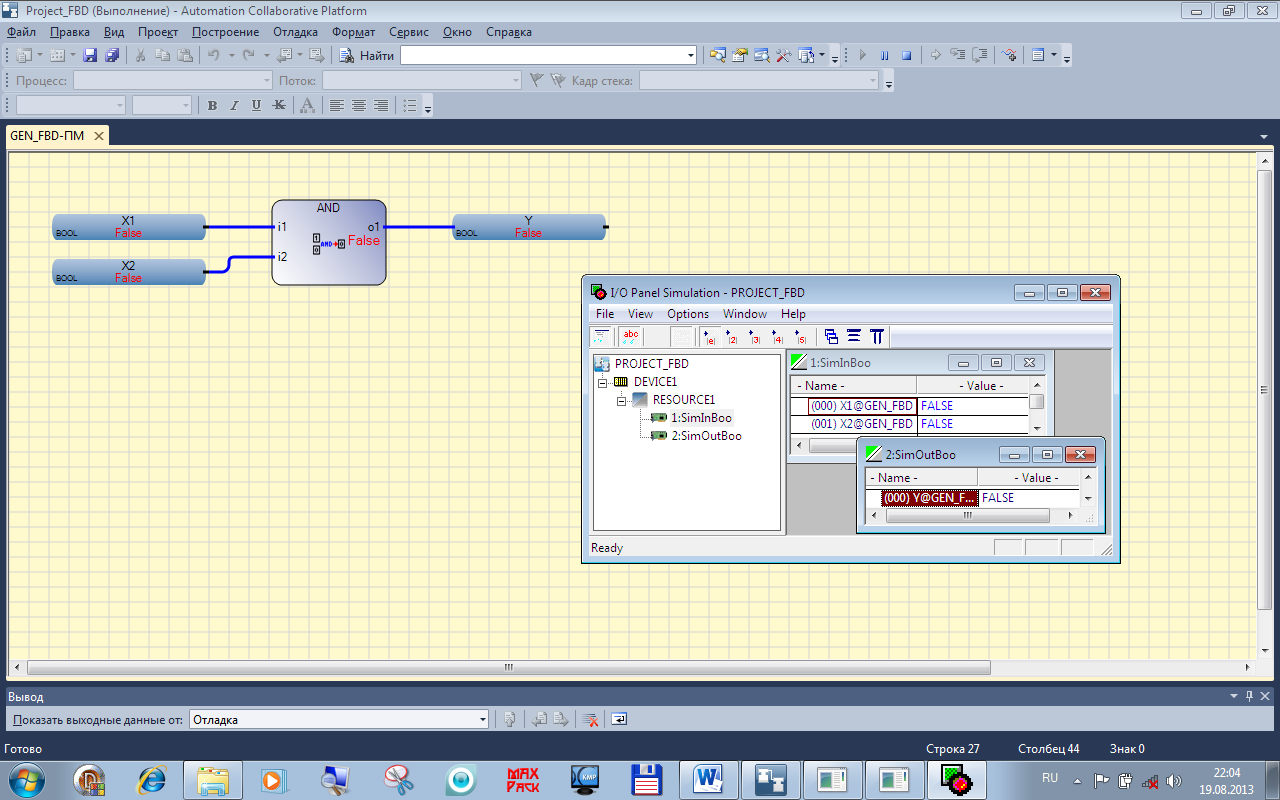

Подача входов c виртуальной панели ввода
Исходное состояние.
Подаем вход X1.
Подаем вход X2.
