Использование списков наблюдения

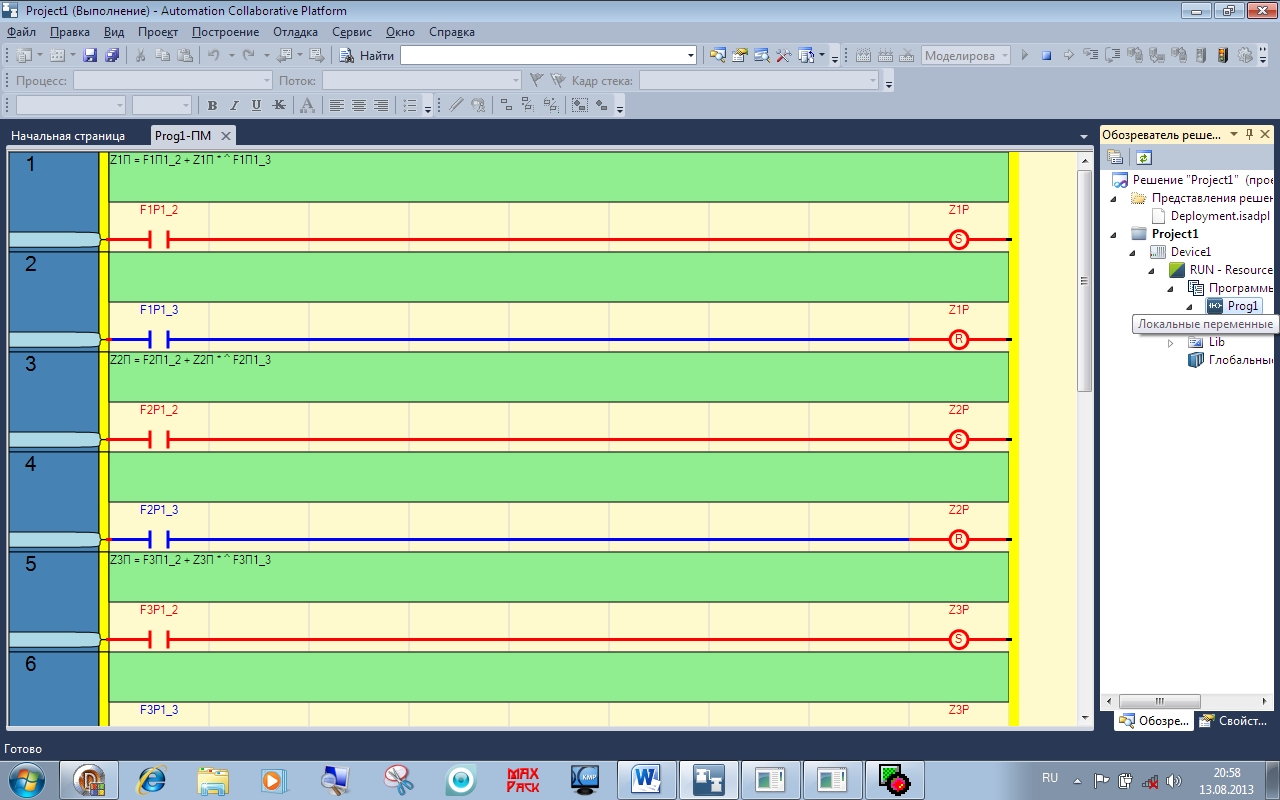

Изменение входных переменных (подача команд), а так же просмотр изменений внутренних и выходных переменных можно выполнять в словаре программы LD, открыв его щелчком по элементу Локальные переменные в окне Обозреватель решения.

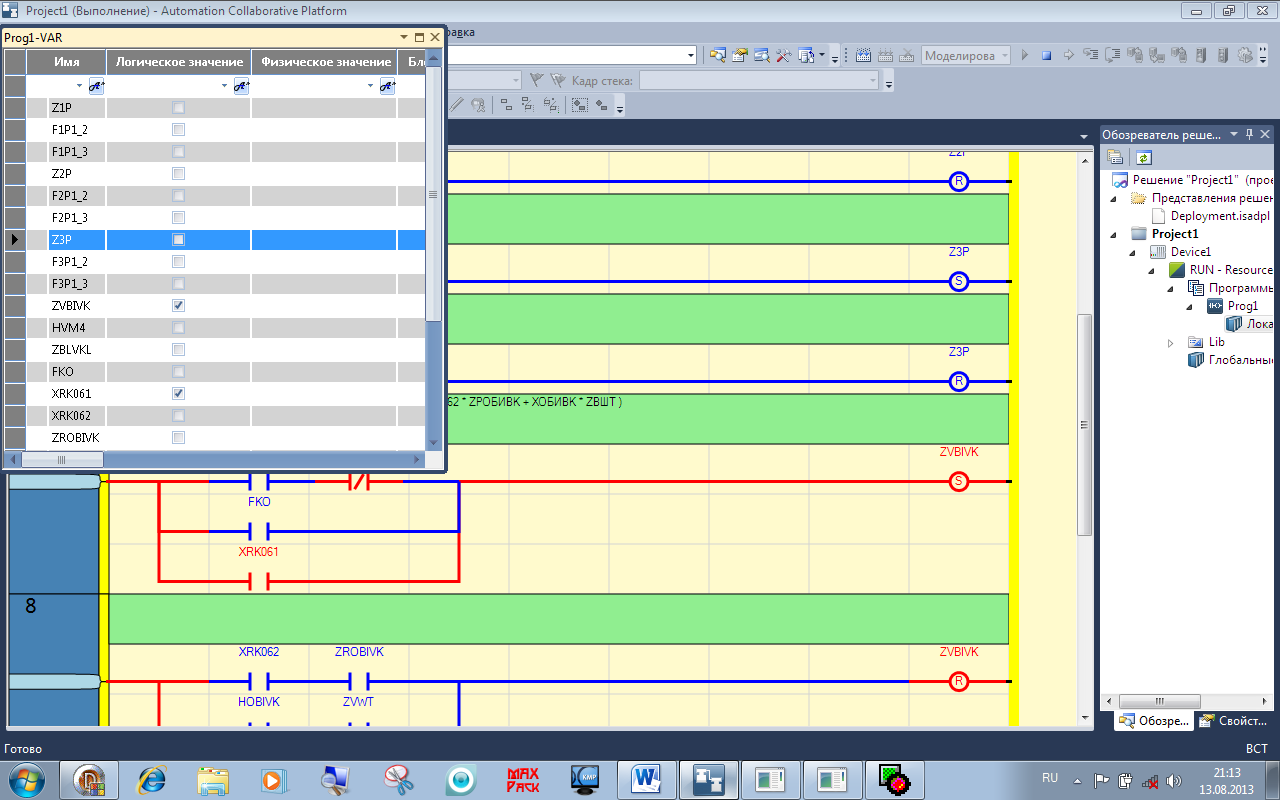

Подаем команду XRK061 (отмечена галочкой) на включение триггера ZVBIVK.

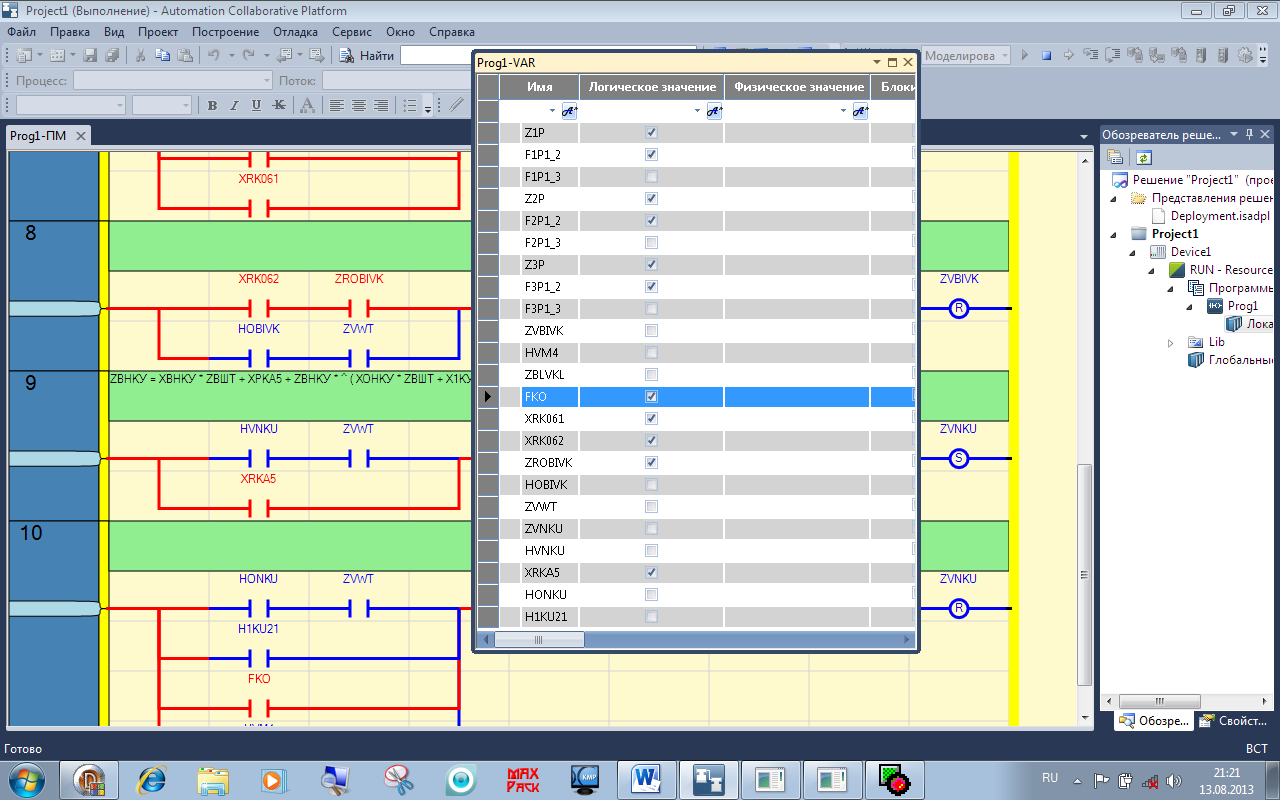

Подаем команды (пакет команд, ВП) F1P1_2, F2P1_2, F3P1_2, FKO, XRK061, XRK062, XRKA5.

Перечисленные команды выполняются по мере подачи (установки галочек) и дают итоговый результат:

Так как в словаре проекта содержатся все входные, внутренние и выходные переменные, то для работы со сложной реальной LD-программой представленный выше способ моделирования оказывается неудобным. В среде разработки IsaGraf можно дополнительно использовать списки наблюдения (шпиона). Количество и размеры списков не ограничены.

Наиболее целесообразно использовать три группы списков:

· Один или несколько списков для входных переменных;

· Один или несколько списков для внутренних переменных;

· Один или несколько списков для выходных переменных;

Ниже представлены средства создания и использования этих списков.

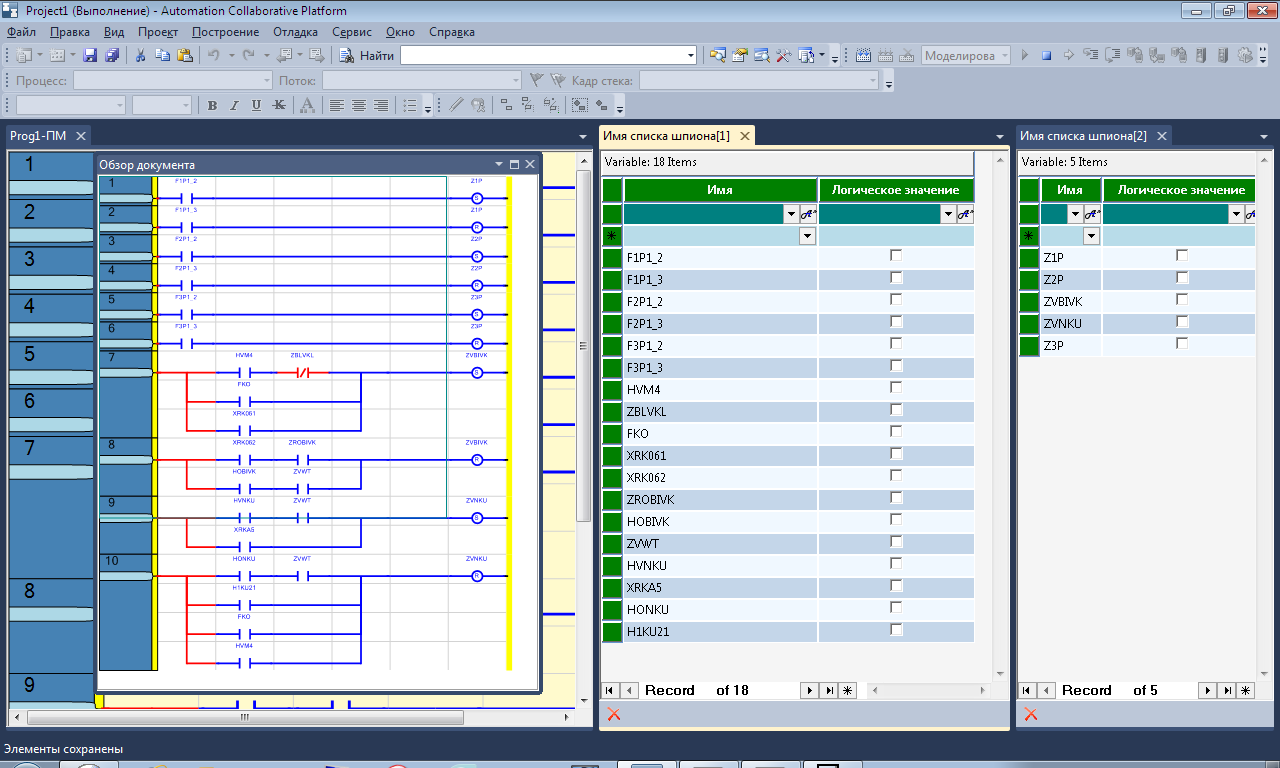

Созданные списки можно оформить в виде вкладок в главном окне или в виде плавающих окон.

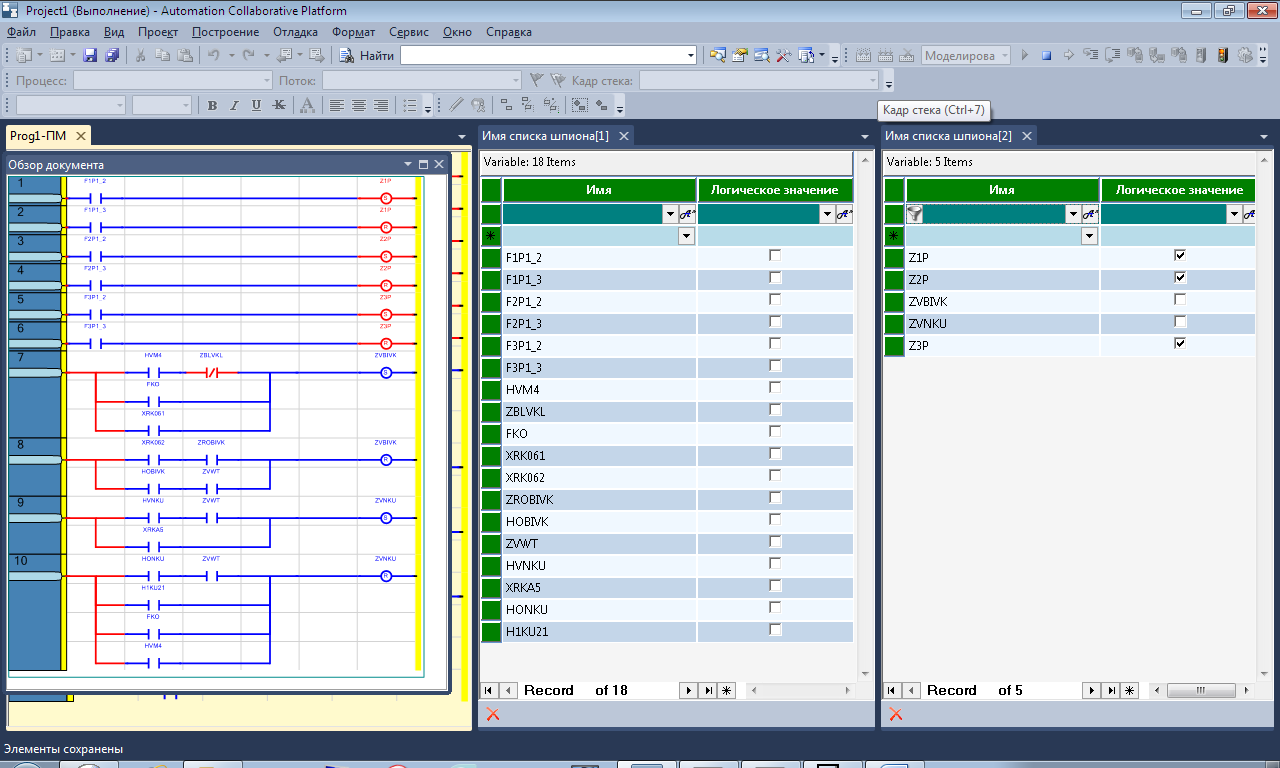

Подаем команды на включение триггеров F1P1_2, F2P1_2, F3P1_2.





Снимаем команды на включение триггеров.





Подаем команды на выключение триггеров F1P1_3, F2P1_3, F3P1_3.





Снимаем команды на выключение триггеров, сделав все окна плавающими.





Подаем команды на включение триггеров XRK061, XRKA5.





Подаем команды на выключение триггеров, не снимая команд на включение.
