Работа с программой

Окно программы Функции_LD имеет вид:

Открываем тестовый файл с логическими формулами:

Открываем файл шаблона диаграмм LD:

Открываем файл шаблона словаря:

Открываем файл кэша проекта:

Главное окно после выбора файлов имеет вид:

Выполняем команду Преобразовать логические формулы в логические диаграммы. На этом работа с программой Функции_LD завершена.

Визуальное моделирование логических функций

После запуска среды IsaGraf можно просматривать созданную LD-программу в разных вариантах:

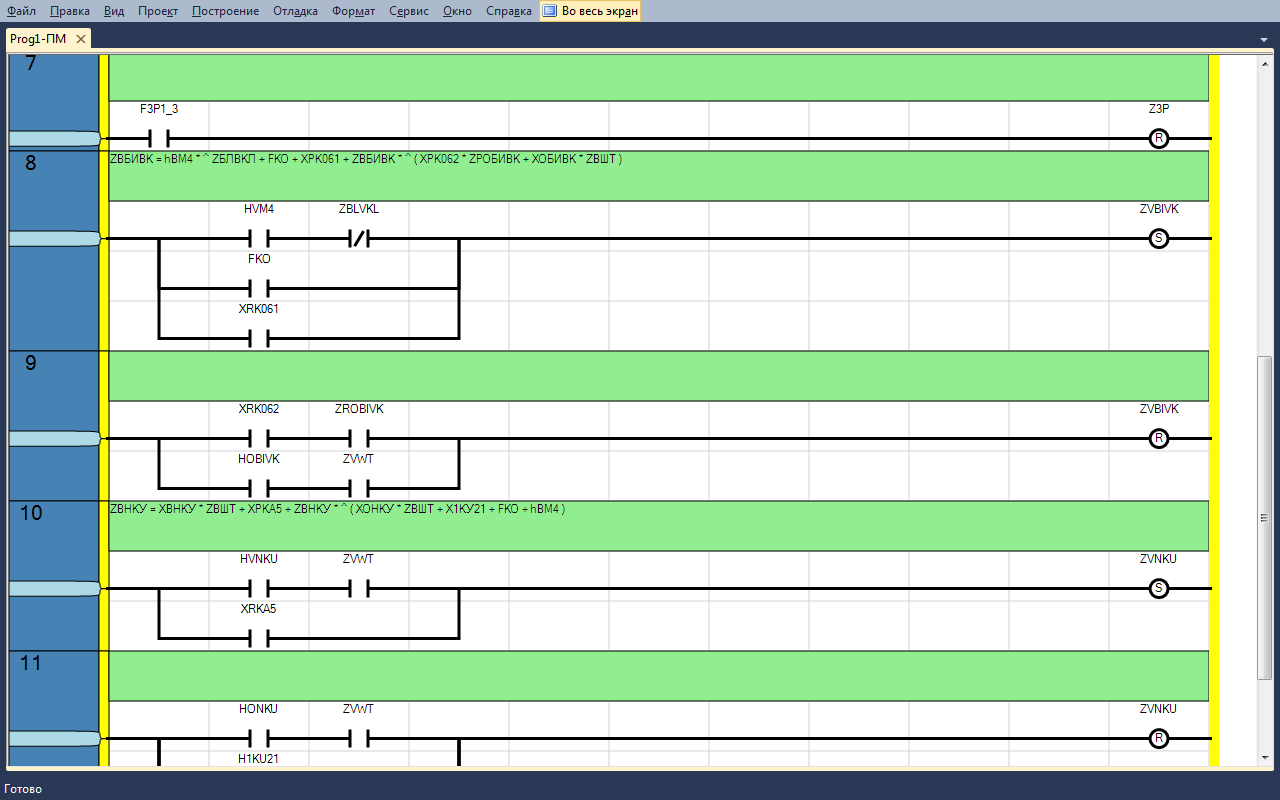

· LD-программа в среде IsaGraf;

· LD-программа в полноэкранном виде;

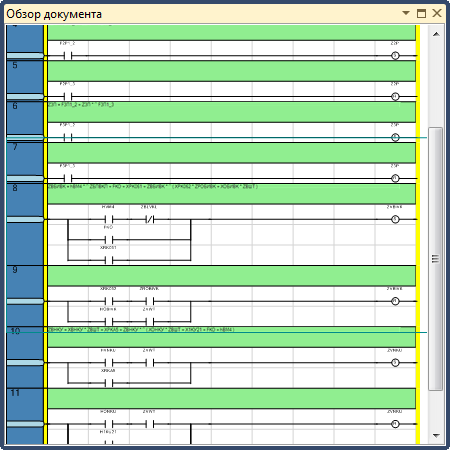

· LD-программа в режиме Обзор документа;

После визуального анализа можно приступать к моделированию (симуляции, выполнению).

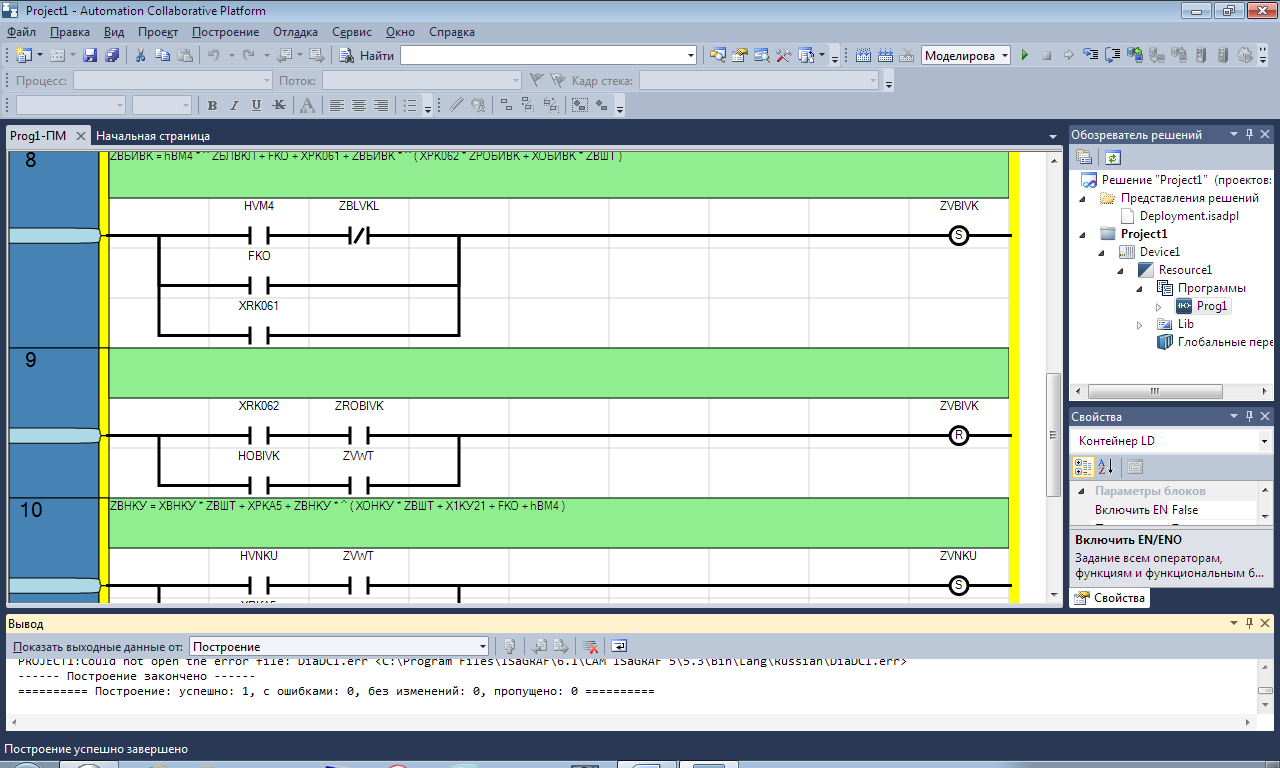

Строим решение (компилируем проект).

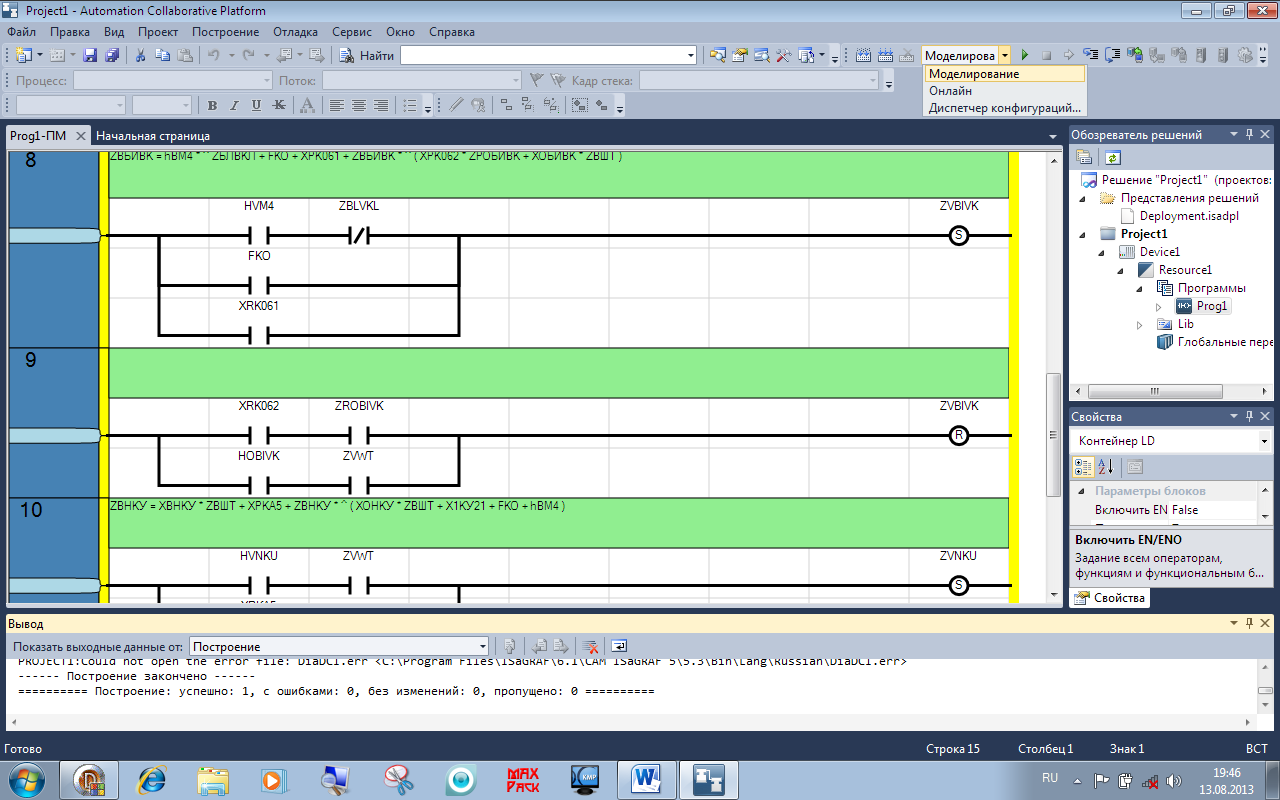

Переходим в режим Моделирование.
